При возведении частного дома, особенно из легких стеновых материалов, таких как газобетон, пенобетон или керамзитобетон, важным элементом конструкции становится армопояс. Это один из ключевых компонентов, обеспечивающих надежность, устойчивость и долговечность здания. Несмотря на то, что его не видно в готовом доме, роль армопояса трудно переоценить. В данной статье подробно рассмотрим, что такое армопояс, какие функции он выполняет, какие бывают его виды и как правильно его устраивать.
Что такое армопояс: определение и суть конструкции
Армопояс (также известный как железобетонный монолитный пояс или армированный пояс) — это непрерывная бетонная лента, усиленная металлической арматурой, которая располагается по периметру здания на определенных уровнях: по фундаменту, между этажами или под крышей. Его основное назначение — связать стены в единую жесткую систему и равномерно распределить нагрузку, приходящуюся на конструкцию.

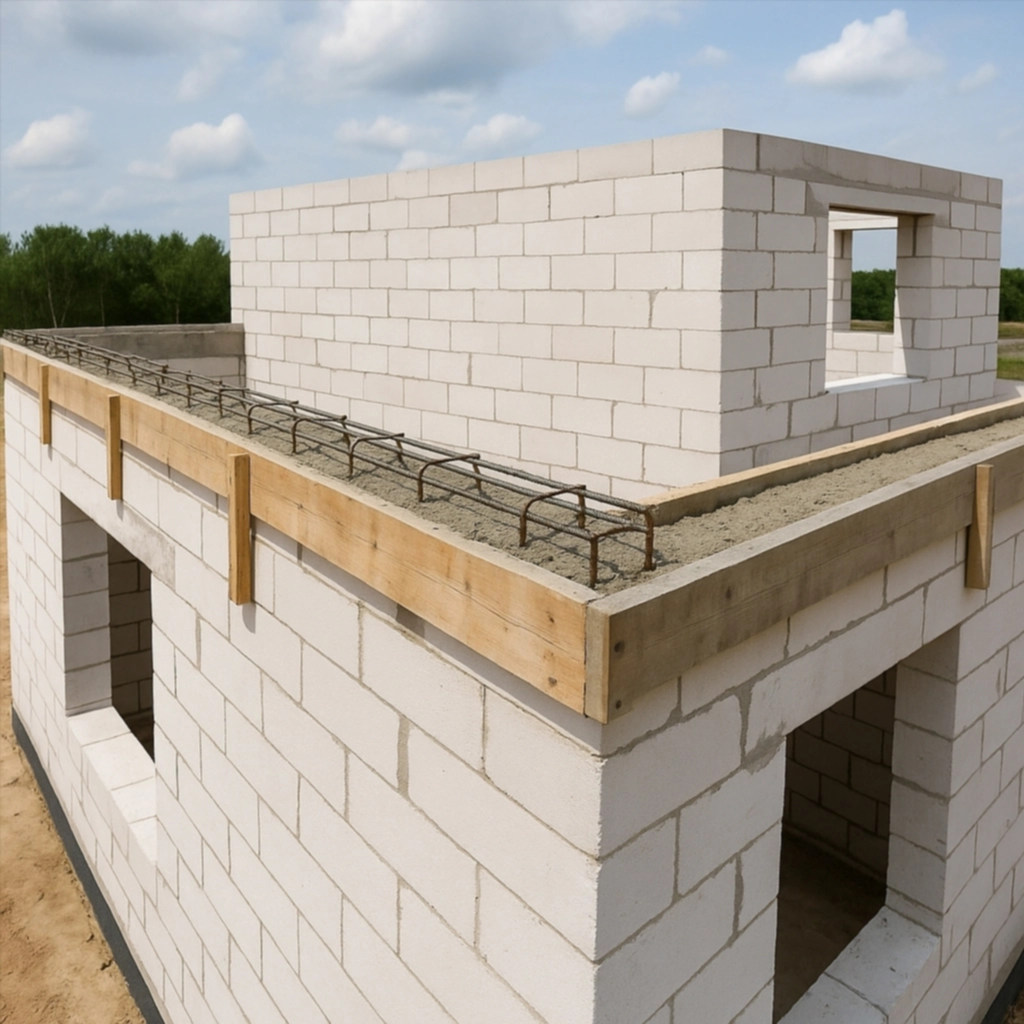

В классическом исполнении армопояс представляет собой опалубку, внутрь которой помещен арматурный каркас, после чего она заливается бетоном. После набора прочности бетон становится прочной железобетонной балкой, работающей на изгиб и сжатие, предотвращая деформации и растрескивания стен.
Зачем нужен армопояс
Функции армопояса в строительстве крайне важны:
- Распределение нагрузок. Армопояс равномерно передает точечные нагрузки от плит перекрытий или стропильной системы на всю плоскость стен.
- Предотвращение трещин. Он компенсирует напряжения, возникающие от усадки, подвижек грунта, температурных деформаций.
- Связывание стен. Армопояс объединяет стены в монолитную раму, что особенно важно в зданиях из ячеистых бетонов, склонных к хрупкому разрушению.
- Устойчивость к сейсмическим нагрузкам. В сейсмоопасных районах армопояс обязателен — он предотвращает разрушения при подвижках основания.
- Основание под монтаж плит. Армопояс служит ровной и прочной опорой для укладки плит перекрытий или мауэрлата под кровлю.
Где устраивается армопояс
Армопояса можно устраивать на разных уровнях здания, в зависимости от конструктивных решений:
- Фундаментный армопояс — заливается по верхней части ленточного фундамента или на ростверк свайного фундамента.
- Межэтажный армопояс — располагается под плитами перекрытия, обычно на уровне между первым и вторым этажом.
- Под мауэрлат — обязательный элемент при строительстве крыши, особенно если здание из газобетона. Мауэрлат (брус, на который крепятся стропила) крепится к армопоясу анкерами.
Также армопояс может устраиваться под перемычки, под оконными проемами и в местах сопряжения конструктивных элементов.
Материалы и технология изготовления армопояса
Для устройства армопояса используют:
- Бетон класса не ниже B20 (М250)
- Арматура диаметром от 10 до 16 мм — в зависимости от расчетных нагрузок
- Опалубка из доски, фанеры, ОСБ, несъемная (пенополистирол, щиты)
Технология изготовления армопояса:
- Подготовка основания. Армопояс должен располагаться на прочной, очищенной и выровненной поверхности.
- Установка опалубки. По периметру стен монтируется жесткая опалубка. Важно предусмотреть крепление, чтобы бетон не разорвал щиты.
- Укладка арматуры. Вяжется каркас, как правило, в виде прямоугольника из 4 продольных стержней, соединенных хомутами.
- Заливка бетоном. Смесь заливается без перерывов, с тщательной вибрацией для удаления воздуха.
- Выдержка. Бетон набирает прочность в течение 4 недель, первые дни его нужно увлажнять.
Виды армопоясов
Армопояс может отличаться по форме, расположению и способу выполнения:
Монолитный железобетонный
Это классический и самый надежный тип армопояса. Он изготавливается непосредственно на стройплощадке. Заливка осуществляется в опалубку, внутри которой находится каркас из арматуры.
Сборный армопояс
Включает в себя использование заводских железобетонных изделий, соединенных между собой с последующей заливкой стыков бетоном. Такой вариант подходит для быстровозводимых зданий.
Армопояс с несъемной опалубкой
Совмещает функцию утепления и формирования армопояса. Используются блоки из пенополистирола или других материалов, внутрь которых укладывается арматура и заливается бетон.
Армопояс и материалы стен
От материала стен зависит необходимость и конструктив армопояса:
- Газобетон, пеноблоки, арболит. Обязателен армопояс, так как материалы хрупкие и не держат точечные нагрузки.
- Кирпич. Желателен при высоте здания более двух этажей или в сейсмоопасных районах.
- Дерево. Армопояс не применяется, но возможны армированные обвязки для дополнительной устойчивости.
- Монолит и железобетон. Армопояс не требуется, так как стены сами являются монолитной конструкцией.
Ошибки при строительстве армопояса
Частые ошибки могут свести к нулю эффективность армопояса:
- Слабый бетон или недостаточное армирование.
- Неправильное армирование: отсутствие связей, неправильный шаг хомутов.
- Отсутствие защитного слоя бетона (минимум 2 см от арматуры до края).
- Разрывы в армопоясе (перерывы в заливке, отсутствие перевязки арматуры в углах).
- Некачественная вибрация бетона, образование пустот.
Армопояс и архитектура дома
Инженерно-грамотный армопояс не влияет на архитектурную выразительность дома, так как он скрыт в кладке. Однако его наличие может накладывать ограничения на тип перекрытий или расположение окон и дверей — важно учитывать его в проектной стадии.
Также армопояс — это идеальное основание для крепежа анкеров, балок, плит, мауэрлата, поэтому грамотная организация армопояса упрощает дальнейшие строительные этапы.
Альтернатива армопоясу: есть ли варианты?
Иногда застройщики пытаются обойтись без армопояса, заменяя его:
- Металлической обвязкой (швеллер, двутавр) — менее надежно, применяется редко.
- Усиленной кладкой из армированного кирпича — может помочь, но не заменяет полноценный армопояс.
- Утепленным поясом из блоков U-образной формы — применяется совместно с арматурой и бетоном, а не вместо них.
Фактически, при строительстве из современных легких материалов альтернатив полноценному армопоясу, с точки зрения безопасности и срока службы дома, нет.
Заключение
Армопояс — это не просто бетонная лента в теле стен, а важнейший конструктивный элемент, от которого зависит прочность, устойчивость и надежность вашего дома. Он компенсирует все потенциальные слабые места кладки, усиливает конструкцию и защищает здание от внешних и внутренних воздействий.
Пренебрежение армопоясом — это прямой путь к трещинам в стенах, перекосам и в худших случаях — к разрушению конструкций. Грамотный расчет, качественные материалы и строгое соблюдение технологии залога — залог долговечности постройки. Поэтому, планируя строительство, заложите в проект полноценный армопояс — это инвестиция в безопасность и комфорт вашего жилища на десятилетия.
