В условиях частного домостроения все коммуникации, включая систему водоснабжения, как правило, прокладываются вручную или с минимальным участием подрядчиков. Одним из важнейших этапов организации автономного водоснабжения является правильное устройство фундамента под водопровод — будь то магистраль от скважины, подключение к централизованной сети или организация разводки по участку. От прочности и устойчивости основания зависит срок службы трубопровода, его защита от промерзания и механических повреждений.
В данной статье подробно рассмотрим, зачем необходим фундамент под водопровод, какие типы оснований применяются, как их правильно выполнить своими руками, а также какие ошибки чаще всего совершают новички. Это позволит вам грамотно подойти к проектированию системы и избежать затрат на переделку или аварийный ремонт.
Зачем нужен фундамент под водопровод?
На первый взгляд может показаться, что водопровод — это просто труба, которую достаточно зарыть в землю. Однако практика показывает, что отсутствие надежного основания приводит к множеству проблем:
- Провисание труб в грунте, особенно при сезонных подвижках и пучении.
- Обрывы и утечки, если трубопровод оказывается под механическим давлением или сдвигается вместе с осевшим грунтом.
- Промерзание системы, особенно в местах входа в дом или технические помещения.
- Затопление фундамента дома или подвала, если не предусмотрено дренажное основание.
Фундамент в данном контексте — это не массивная бетонная конструкция, как при строительстве дома, а скорее специально подготовленная основа, которая обеспечивает стабильность трубопровода, предотвращает контакт с агрессивной средой, отводит влагу и исключает механические повреждения.
Где требуется устройство фундамента под водопровод?
Фундамент под водопровод может понадобиться в нескольких ключевых зонах:

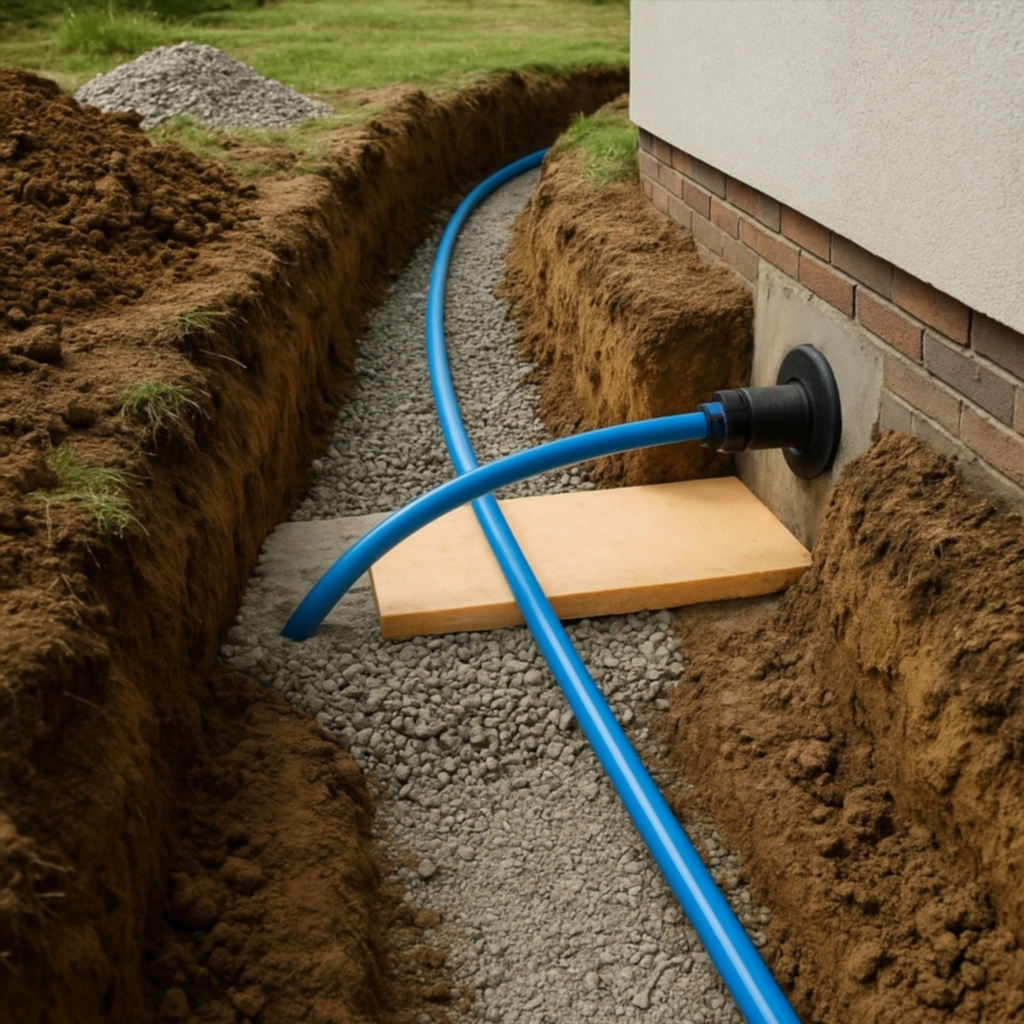

- Вход водопровода в дом — самая уязвимая точка, требующая защиты от промерзания и подвижек.
- Переходы через бетонные, асфальтовые или плиточные поверхности — требуют закладки основания, компенсирующего механическое давление.
- Разводка труб по участку, особенно на глубине менее 1,5 м или в местах с подвижным грунтом.
- Прокладка под строениями — например, под хозблоком, баней, террасой.
- Участки с высоким уровнем грунтовых вод — требуют организации дренажа и дополнительного укрепления.
- Места установки сантехнического оборудования на открытом воздухе — колодцы, гидранты, краны.
Виды фундаментов под водопровод
В зависимости от условий эксплуатации и типа водопровода (пластик, металл, ПНД) применяются различные типы оснований:
Песчано-гравийная подушка
Самый распространенный и недорогой вариант, подходящий для большинства бытовых систем. Представляет собой засыпку из песка, щебня или гравия с последующей трамбовкой.
- Плюсы: недорого, эффективно дренирует воду, не требует бетонирования.
- Минусы: не подходит для промерзающих участков и глинистых пучинистых грунтов.
Бетонная стяжка или лоток
Применяется в местах с повышенной нагрузкой, например, под проездами или входами в дом.
- Плюсы: высокая механическая прочность.
- Минусы: сложность исполнения, необходимость армирования, может накапливать влагу при неправильной гидроизоляции.
Плита или армированная рама
Используется при проходе труб через фундаментные стены, особенно если применяются тяжелые металлические трубы.
- Плюсы: прочность, надежная фиксация.
- Минусы: дорогостоящая и трудоемкая конструкция.
Готовые пластиковые или бетонные лотки
Отличный вариант для протяженных участков открытой прокладки. Часто применяются на предприятиях, но могут быть адаптированы под частные нужды.
- Плюсы: быстрый монтаж, контрольный доступ к трубам.
- Минусы: высокая цена, сложность монтажа на изгибах.
Как выбрать тип основания?
Выбор типа фундамента зависит от нескольких факторов:
- Глубина заложения труб — чем ближе к поверхности, тем важнее жесткое основание.
- Состав грунта — глина требует дренажа, песок нуждается в утрамбовке.
- Планируемые нагрузки — при пересечении с дорожками, проездами, возможны динамические нагрузки.
- Климат региона — при суровых зимах обязательно утепление и защита от пучения.
Этапы устройства фундамента под водопровод
Рассмотрим пошаговую инструкцию создания фундамента под водопровод на примере песчано-гравийной подушки, которая подходит для большинства случаев.
Разметка и рытье траншеи
Глубина траншеи должна быть ниже уровня промерзания, в средней полосе России это 1,5–1,7 м. Ширина траншеи на 20–30 см больше диаметра трубы с учетом слоя подсыпки.
Подготовка дна
Удаляют рыхлый грунт, корни, острые камни. Укладывается геотекстиль, если грунт слабый или влажный. Это предотвратит перемешивание песка с почвой.
Устройство подушки
Насыпается слой крупнозернистого песка толщиной 10–15 см, проливается водой и трамбуется. Затем укладывается слой мелкого щебня или гравия — также 10–15 см с уплотнением.
Монтаж труб
Прокладывается трубопровод с уклоном (обычно 2–3 см на метр для самотечных участков). Обязательно применение гильз при проходе через стены или бетонные участки.
Засыпка и защита
После укладки трубы обсыпается песком (5–10 см), затем щебнем и окончательно засыпается грунтом. При необходимости — укладка утеплителя (энергофлекс, пенополиуретановые оболочки) и сигнальной ленты.
Организация дренажа
Если участок подвержен подтоплению, вдоль трубы прокладываются дренажные канавки или укладываются перфорированные дренажные трубы в геотекстиле.
Утепление фундамента под водопровод
Без утепления фундамент теряет свою эффективность в регионах с минусовыми температурами. Основные варианты утепления:
- Энергофлекс (пенополиэтилен) — используется для обмотки труб.
- Экструдированный пенополистирол — укладывается по периметру фундамента и сверху.
- Греющий кабель — особенно актуален в местах входа в дом.
- Слой керамзита — может использоваться как дополнение к утеплителю.
Защита трубопровода от подвижек и повреждений
Даже при наличии фундамента важно предусмотреть:
- Компенсаторы на поворотах труб — для снятия напряжений.
- Гильзы при пересечении твердых материалов — пластиковые или металлические защитные трубы.
- Подушки и прокладки — для изоляции от бетона или камня.
Частые ошибки при устройстве основания под водопровод
- Недостаточная глубина траншеи — приводит к промерзанию труб.
- Прямая засыпка труб грунтом без подушки — может вызвать деформации.
- Отсутствие гильз при входе в дом — повышенный риск обрыва труб.
- Применение неподходящих материалов (глина, строительный мусор) — ухудшает дренаж.
- Отсутствие утепления в зонах риска — промерзание и разрушение системы.
Заключение
Фундамент под водопровод — это не просто опора под трубу, а целый комплекс мер, направленных на защиту водопроводной системы от механических и климатических воздействий. Грамотно выполненное основание увеличивает срок службы труб, предотвращает аварии и упрощает обслуживание. Особенно важно учитывать глубину залегания, свойства грунта, уровень промерзания и способ ввода труб в здание.
При разумном подходе и соблюдении технологий, даже своими руками можно создать надежное основание, обеспечивающее долгую и бесперебойную работу водопровода на загородном участке или в частном доме.
