При ремонте или капитальной перепланировке квартиры особое внимание необходимо уделить замене электропроводки. Нередко владельцы недвижимости задаются вопросом — каким должно быть сечение медного кабеля, чтобы обеспечить безопасную и надежную работу всех бытовых электроприборов. От правильного выбора этого параметра зависит не только долговечность проводки, но и безопасность жильцов.
В данной статье подробно рассматриваются ключевые аспекты выбора сечения кабеля, учитывая современные потребности квартир, нагрузки и типичные ошибки при монтаже.
Почему именно медный кабель?
На рынке сегодня можно встретить провода с медной и алюминиевой жилой. Несмотря на то, что алюминий стоит дешевле, медь остается предпочтительным материалом для квартирной проводки по ряду причин:
- Лучшая проводимость: медь пропускает ток эффективнее, чем алюминий, при одинаковом сечении.
- Механическая прочность: медные жилы не ломаются при изгибах, что особенно важно при монтаже в ограниченных пространствах.
- Срок службы: качественная медная проводка при нормальных условиях эксплуатации способна прослужить 30–50 лет без замены.
- Меньшее окисление: у меди слабее выражены процессы окисления, следовательно, контакты остаются стабильными на протяжении десятилетий.
Что такое сечение кабеля и зачем его правильно подбирать
Сечение кабеля — это площадь поперечного среза проводящей жилы, выражаемая в квадратных миллиметрах (мм²). Этот параметр напрямую влияет на:
- количество тока, которое способен безопасно проводить кабель;
- величину падения напряжения;
- степень нагрева провода при эксплуатации;
- общий ресурс линии.
Если сечение выбрано неправильно (меньше требуемого), то кабель будет перегреваться, возможно оплавление изоляции, срабатывание автоматов, а в худшем случае — возгорание.
На что ориентироваться при выборе сечения
Перед тем как отправиться за покупкой провода, следует учесть следующие факторы:
- Суммарная нагрузка: определите, сколько электроприборов будет подключено в каждую линию.
- Мощность устройств: особенно важно учитывать мощные приборы — электрические плиты, духовые шкафы, бойлеры, стиральные машины и кондиционеры.
- Длина кабеля: при больших расстояниях от щитка до розетки может потребоваться увеличить сечение для компенсации падения напряжения.
- Тип монтажа: в кабель-канале, в штробе, на открытом воздухе — условия отвода тепла влияют на допустимую нагрузку.
Стандартные варианты сечений и нагрузок
Приведем ориентировочные значения мощности и соответствующего минимального сечения кабеля:
| Сечение жилы (мм²) | Максимальный ток (А) | Мощность (при 220В), кВт | Пример применения |
|---|---|---|---|
| 1.5 | до 19 | ~4 | Освещение |
| 2.5 | до 27 | ~6 | Розетки, кухня |
| 4.0 | до 38 | ~8.5 | Варочная панель |
| 6.0 | до 46 | ~10 | Ввод в квартиру |
| 10.0 | до 70 | ~15.5 | Главный щит |
Важно: эти значения применимы при условии качественного монтажа и нормального теплового режима (в стене, в штробе, с соблюдением норм ПУЭ). Если кабель укладывается в пучках или в условиях плохого охлаждения — делается поправка на снижение допустимого тока.
Расчет по мощности: пример для типовой квартиры
Допустим, в кухне планируется установка следующих устройств:
- холодильник (300 Вт)
- микроволновая печь (1 кВт)
- чайник (2 кВт)
- розетки для мелкой бытовой техники (еще 1 кВт)
Суммарная мощность — примерно 4.3 кВт. При делении на 220 В получаем ток:
4300 Вт / 220 В = 19.5 А
С учетом запаса в 25–30% рекомендуется использовать кабель с сечением 2.5 мм². Это позволит выдерживать кратковременные перегрузки, не доводя кабель до предельного нагрева.

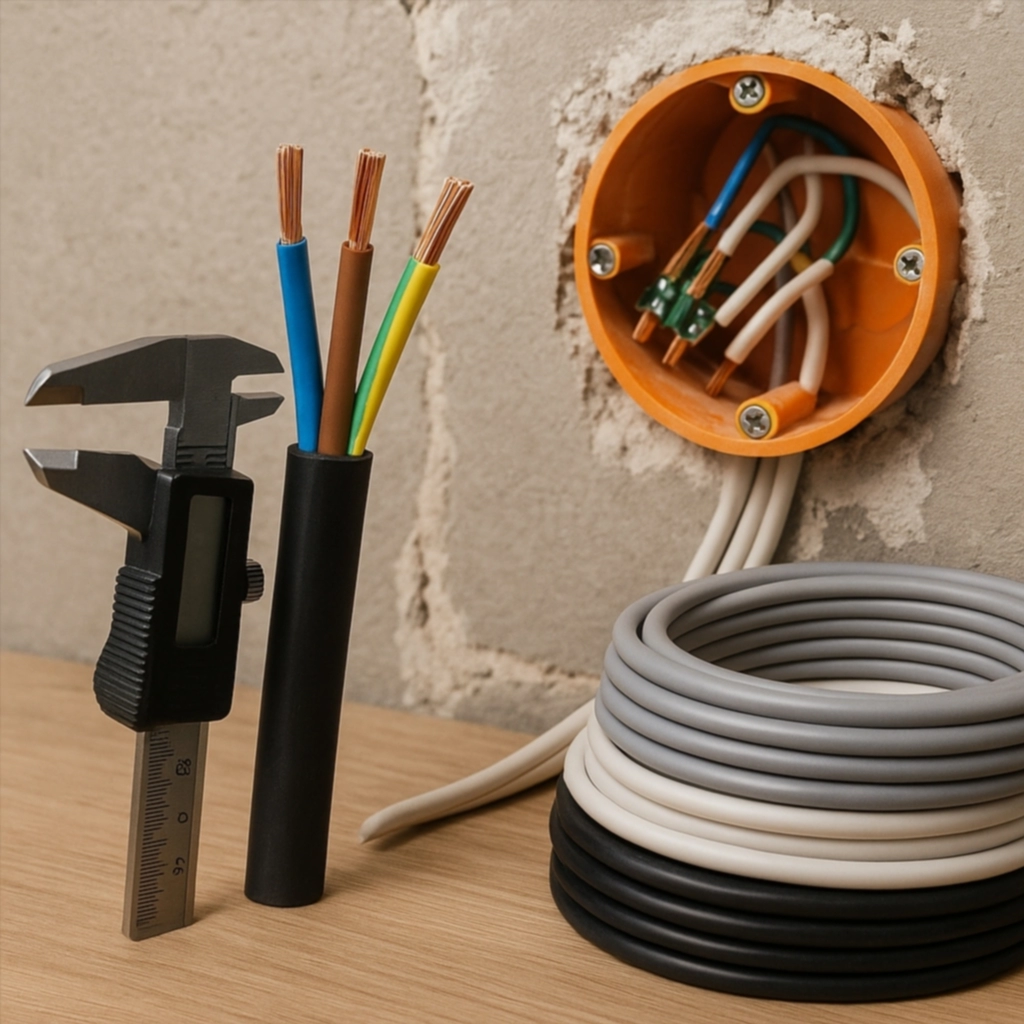

Как проверить сечение кабеля
Производители часто маркируют провод с указанием сечения, но стоит уметь проверить параметры самостоятельно, особенно при покупке «на рынке» или у сомнительных продавцов. Простой способ:
- Измерьте диаметр жилы штангенциркулем.
- Вычислите площадь по формуле:
S = \frac{\pi \cdot d^2}{4}где S — площадь (сечение), d — диаметр жилы.
Если диаметр равен, например, 1.78 мм, то:
S = \frac{3.14 \cdot (1.78)^2}{4} ≈ 2.5 мм²
Особенности монтажа и защита кабеля
Выбрать правильное сечение — это только полдела. Важно обеспечить надежную защиту линии:
- Автоматические выключатели (автоматы): подбираются по току, исходя из допустимой нагрузки на линию. Например, для провода 2.5 мм² — автомат не более 25А.
- УЗО (устройство защитного отключения): ставится для защиты от утечек тока и предотвращения поражения электрическим током.
- Правильная укладка: избегайте натяжений, резких изгибов, механических повреждений изоляции.
Какие кабели чаще всего используют в квартире
Для внутренней разводки применяются провода марок:
- ВВГнг-LS — наиболее популярный вариант: медный, с ПВХ изоляцией, не распространяет горение, с пониженным дымовыделением.
- NYM — аналог немецких стандартов, трехслойная изоляция, высокая механическая прочность, но стоит дороже.
- ПУГВ — гибкий медный провод, чаще применяется в распределительных щитках или в местах, где требуется высокая гибкость.
В большинстве квартирных проектов предпочтение отдается ВВГнг-LS благодаря оптимальному соотношению цены и качества.
Ошибки при выборе и укладке кабеля
- Недостаточное сечение: распространенная ошибка — экономия на сечении, особенно при подключении мощной техники.
- Объединение мощных потребителей на одну линию: это ведет к перегрузке.
- Неучет длины линии: при длинных трассах теряется напряжение, возникает перегрев.
- Использование алюминия с медью: соединение этих металлов недопустимо без специальных переходников — возникает гальваническая пара.
- Плохие клеммные соединения: ослабленные контакты греются и могут оплавиться.
Советы по проектированию электропроводки
- Делайте отдельные линии на мощные приборы: варочная панель, духовой шкаф, бойлер, стиральная машина.
- Освещение и розетки желательно разделять.
- На каждую линию — свой автомат.
- Всегда делайте запас по сечению: кабель не должен работать на пределе.
- Заказывайте проект электросети, если квартира большая или используется «умный дом».
Заключение
Выбор правильного сечения медного кабеля — основа безопасности и надежности электропроводки в квартире. Пренебрежение этим моментом может привести к неприятным последствиям: от постоянных отключений автоматов до пожаров. Не стоит экономить на качестве кабеля, и тем более — не стоит нарушать нормы ПУЭ.
Если вы не уверены в своих расчетах, лучше проконсультироваться со специалистом — грамотный электрик не только поможет рассчитать сечение, но и выполнит качественный монтаж. Ведь хорошая электропроводка — это инвестиция в безопасность на десятилетия вперед.
