Организация эффективной системы водоотведения на участке – важная часть обустройства частного дома. Одна из ключевых конструкций, обеспечивающих удаление излишков воды, – это дренажный колодец. При его строительстве у многих возникает вполне логичный вопрос: сколько бетонных колец нужно для дренажного колодца? Ответ зависит от множества факторов: от типа грунта и уровня грунтовых вод до размеров участка и глубины залегания дренажной трубы. В этой статье мы подробно разберёмся, как правильно рассчитать количество колец, на что ориентироваться при выборе, какие нюансы учесть при монтаже, и дадим полезные практические рекомендации.

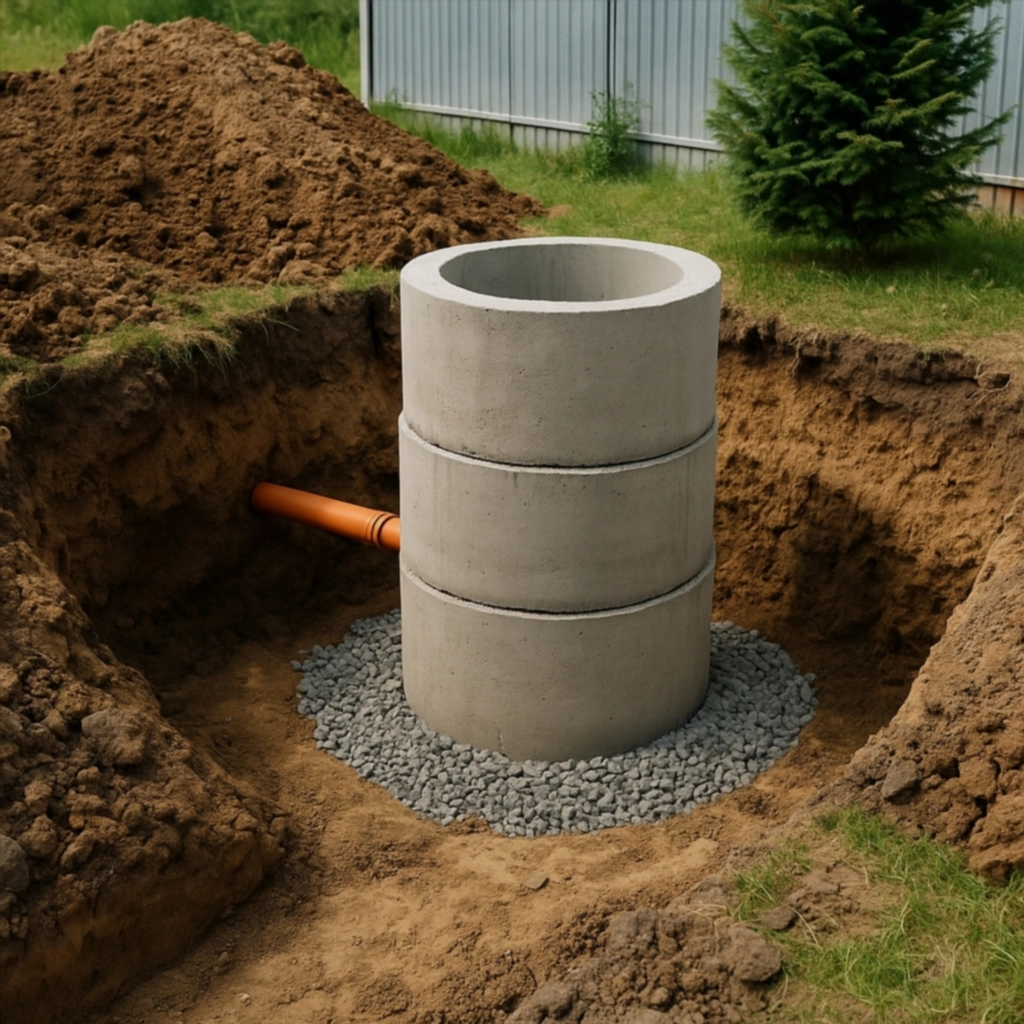

Что такое дренажный колодец и зачем он нужен
Дренажный колодец – это элемент дренажной системы, предназначенный для приёма, накопления и отвода воды, собранной с помощью дренажных труб. Он может выполнять несколько функций:
- Смотровая — для контроля и обслуживания трубопроводов;
- Фильтрационная — для естественного фильтрования воды в грунт;
- Накопительная — для сбора и последующего откачивания воды;
- Поглощающая — для рассеивания воды в водопроницаемые слои почвы.
В зависимости от типа колодца его глубина и объём могут различаться, а соответственно — меняться и количество колец, необходимых для монтажа.
Виды дренажных колодцев и их особенности
Прежде чем определяться с количеством колец, важно понять, о каком типе дренажного колодца идёт речь:
Смотровой колодец
- Используется на поворотах, разветвлениях или контрольных точках дренажной системы.
- Диаметр: 600–1000 мм.
- Глубина: от 1 до 2 метров.
- Количество колец: 2–3 в среднем.
Поглотительный (фильтрационный) колодец
- Предназначен для сброса очищенной воды в грунт.
- Оснащается фильтрующим дном и щебёночной подсыпкой.
- Глубина: 2–4 метра, иногда и больше.
- Количество колец: 3–5 и более, в зависимости от нужной глубины.
Накопительный колодец
- Используется, если отвод в грунт невозможен.
- Требует герметичного дна.
- Глубина зависит от объёма резервуара: стандартно 2–3 метра.
- Количество колец: 3–4.
Размеры бетонных колец и их влияние на расчёт
Кольца для колодцев выпускаются разных типоразмеров, от этого зависит и итоговое количество:
| Обозначение | Внутренний диаметр | Высота | Масса |
|---|---|---|---|
| КС 7-9 | 700 мм | 890 мм | 250 кг |
| КС 10-9 | 1000 мм | 890 мм | 600 кг |
| КС 15-9 | 1500 мм | 890 мм | 1000 кг |
| КС 20-9 | 2000 мм | 890 мм | 1500 кг |
В частном строительстве чаще всего используются кольца КС 10-9 — с внутренним диаметром 1 м и высотой 89 см. Именно их чаще всего принимают за основу при расчёте.
Как рассчитать количество колец для дренажного колодца
Для примера возьмём наиболее типичный случай: нужно построить дренажный фильтрационный колодец глубиной 2,5 метра с использованием колец КС 10-9 (высота одного — 0,89 м).
Расчёт:
- Необходимая глубина: 2,5 м
- Высота одного кольца: 0,89 м
- Количество: 2,5 / 0,89 ≈ 2,8 → округляем до 3 колец
Для колодцев глубиной 3–4 метра может понадобиться 4–5 колец соответственно. При этом нижнее кольцо часто устанавливается с фильтрующим дном, или выполняется засыпка из гравия/щебня.
Учитываем нюансы монтажа
Фильтрационное дно
Для фильтрационного колодца вместо бетонного дна укладывают:
- 30–40 см щебня фракции 20–40 мм;
- Геотекстиль (по желанию);
- Слой песка — 10–15 см.
Эта конструкция позволяет воде постепенно уходить в грунт, при этом не засоряя основную камеру.
Герметичность накопительного колодца
Если вода не должна уходить в грунт, дно делают из монолитной бетонной плиты или кольца с дном (например, ПН 10). Швы между кольцами герметизируются битумом или специализированными мастиками, дополнительно прокладываются резиновые прокладки.
Обслуживание
Рекомендуется предусмотреть крышку и люк, а также возможность чистки и доступа внутрь. Диаметр отверстия должен быть не менее 500 мм.
Что влияет на выбор количества колец
- Глубина залегания дренажных труб. Чем глубже проложены трубы, тем глубже должен быть колодец.
- Уровень грунтовых вод. В высоких грунтовых водах — предпочтительнее герметичный колодец.
- Тип почвы. На песчаных почвах вода быстрее уходит — фильтрационные колодцы работают эффективнее.
- Назначение. Для смотрового колодца достаточно 1–2 колец, для фильтрационного — 3–5, для накопительного — от 2,5 м в глубину.
- Необходимый объём. Рассчитывается из расхода воды, площади дренируемого участка и количества осадков.
Альтернатива бетонным кольцам
Хотя бетонные кольца — самый распространённый материал, есть и другие варианты:
- Пластиковые колодцы — лёгкие, герметичные, не требуют подъёмной техники;
- Кирпичная кладка — редко применяется, трудоёмка;
- Монолитный железобетон — надёжно, но сложно в исполнении;
- Шахты из еврокубов — бюджетно, но требует грамотной герметизации и фильтрации.
Пример: дренажный колодец на дачном участке
Пусть на участке требуется организовать фильтрационный колодец на глубину 3 метра. Почва — песчаная, уровень грунтовых вод — низкий. Используются кольца КС 10-9:
- Глубина: 3 метра
- Высота кольца: 0,89 м
- Количество: 3 / 0,89 = 3,37 → берём 4 кольца
Нижний слой — щебёночная фильтрационная подушка, верх — перекрытие с люком. Такой колодец прослужит десятилетия при правильной эксплуатации.
Полезные советы
- Запас по высоте. Лучше взять на одно кольцо больше, чем не добрать. Излишек можно не устанавливать, но нехватка — критична.
- Обработка швов. Герметизируйте все соединения, особенно при высоком уровне воды.
- Защита от заиливания. Устанавливайте фильтрующие элементы или геотекстиль.
- Контроль уклона труб. Они должны входить в колодец под уклоном для обеспечения движения воды самотёком.
- Регулярное обслуживание. Даже фильтрационные колодцы нуждаются в чистке каждые 3–5 лет.
Заключение
Количество колец для дренажного колодца зависит прежде всего от его глубины, а также от предназначения, типа грунта и особенностей участка. Чаще всего в частном строительстве требуется от 2 до 5 колец диаметром 1 метр. При этом важно не только правильно рассчитать глубину, но и обеспечить качественную укладку, герметизацию и обслуживание конструкции. Такой подход гарантирует надёжную и долговечную работу дренажной системы даже при обильных осадках и сезонных паводках.
