В системах электроснабжения частного дома или квартиры особое внимание следует уделять защите людей и оборудования от поражения электрическим током. Одним из ключевых способов обеспечения безопасности является зануление — один из методов защитного заземления, который активно применяется в электропроводке. Особенно важно понимать, как выполняется зануление на щитке, ведь именно от распределительного щита идет питание на все группы и устройства в доме.
Эта статья — подробный и структурированный гид для домовладельцев, электриков-новичков и всех, кто хочет разобраться, зачем нужно зануление, как оно выполняется на щитке, чем отличается от заземления и в каких ситуациях оно может быть опасным при неправильном подходе.
Что такое зануление и в чем его суть?
Зануление — это электрическое соединение металлических корпусов электроприборов и токопроводящих частей, не находящихся под напряжением, с нулевым защитным проводником (PEN или PE). Его задача — в случае пробоя фазы на корпус устройства создать короткое замыкание, чтобы автоматический выключатель сработал и мгновенно обесточил цепь, тем самым устранив опасность поражения током.
Важно понимать, что зануление — это не заземление в прямом смысле, а способ защитного отключения, основанный на быстром срабатывании защитных устройств. При этом, в отличие от обычного заземления, ток направляется не в землю, а в «ноль» — по общему нулевому проводу.
Где применяется зануление?
Зануление чаще всего применяется:
- в старых домах с двухпроводной системой электроснабжения (TN-C);
- в трехпроводных системах TN-C-S, где комбинируются функции нуля и заземления;
- на объектах, где невозможно организовать полноценное контурное заземление;
- на щитках, в которых отсутствует отдельный заземляющий контур.
Однако важно понимать, что зануление применяется только в тех сетях, где разрешено по ПУЭ, и только при соблюдении всех требований безопасности.
Чем отличается зануление от заземления?
Несмотря на внешнюю схожесть, зануление и заземление — это два разных подхода:
| Параметр | Зануление | Заземление |
|---|---|---|
| Принцип | Соединение с нулевым проводом | Соединение с контуром заземления |
| Цель | Быстрое отключение при пробое | Отвод тока в землю |
| Эффект при КЗ | Вызывает короткое замыкание | Может не привести к отключению |
| Использование | TN-C, TN-C-S | TN-S, TT |
| Совместимость | Старые сети | Современные дома |

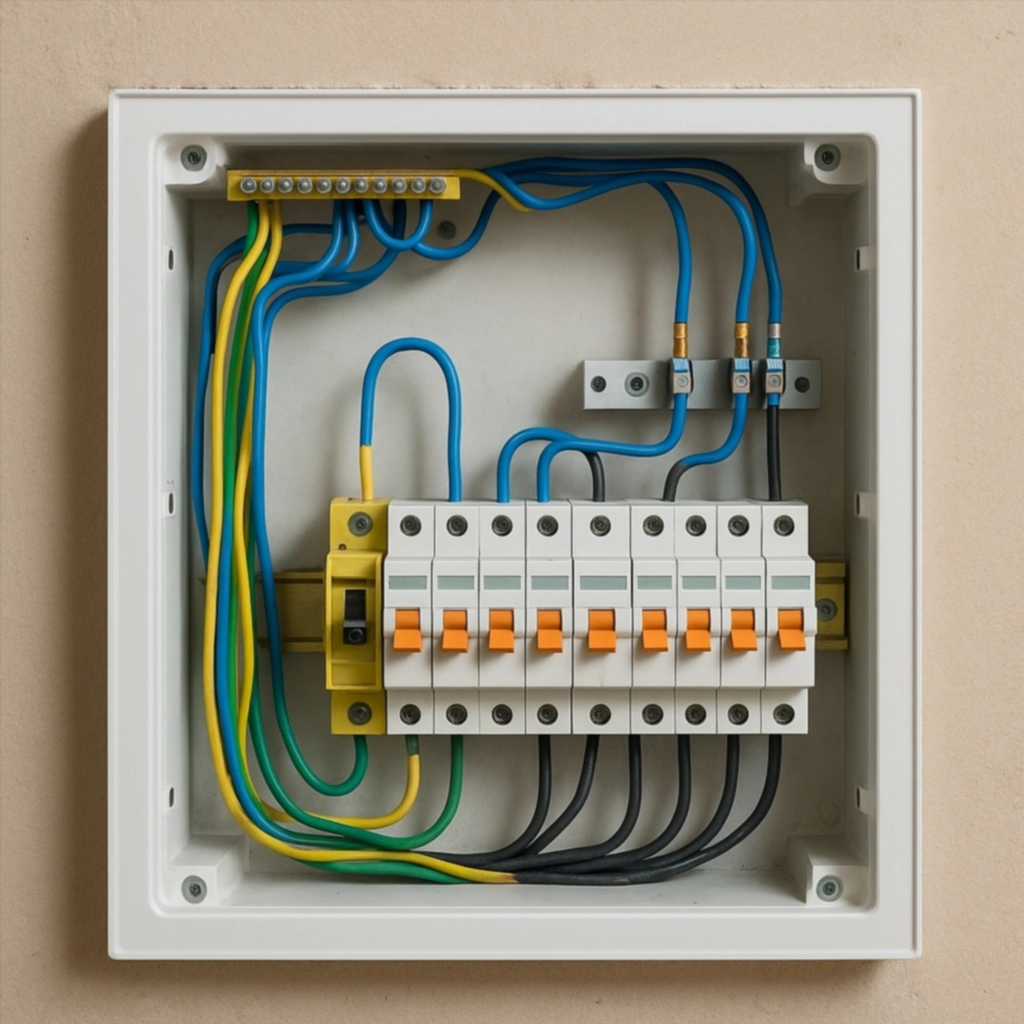

Щиток и его роль в системе зануления
Щиток — это точка входа электроснабжения в здание и основное место распределения электроэнергии по группам. Именно здесь осуществляется разделение или объединение проводников PEN, PE и N, установка защитной автоматики, и, при необходимости, организация зануления.
Выполняя зануление на щитке, необходимо понимать, как устроена сама схема сети:
- Если в дом приходит система TN-C (два провода: фаза и PEN), то зануление на щитке — единственный доступный способ обеспечения защиты.
- Если используется система TN-C-S, то на вводе делается повторное заземление и разделение PEN на PE и N, после чего зануление может применяться локально.
Как правильно выполнить зануление на щитке: пошаговая инструкция
Внимание: Работы с электрощитами должны выполнять только квалифицированные специалисты. Самостоятельное вмешательство без навыков может привести к пожару или поражению током.
Шаг 1: Определение типа системы электроснабжения
Прежде всего, нужно определить, какая система приходит на ваш дом:
- TN-C — зануление выполняется обязательно.
- TN-C-S — зануление возможно, но с учетом разделения PEN.
- TT или TN-S — зануление запрещено, используется только заземление.
Шаг 2: Осмотр щита
Перед началом работ отключите питание. Проверьте конфигурацию щитка: наличие шины для PEN, PE и N. Убедитесь, что проводники подписаны.
Шаг 3: Организация зануления
В системах TN-C:
- Подключите корпус прибора (например, розетки с заземляющим контактом) напрямую к PEN-проводнику.
- Вводной кабель (обычно 2-жильный: фаза и PEN) должен заходить в щиток.
- PEN-проводник заводится на общую шину, с которой снимаются заземляющие провода на розетки и приборы.
В системах TN-C-S:
- PEN на вводе делится на PE и N.
- PE идет на шину заземления, которая соединяется с корпусами приборов.
- N идет к автоматическим выключателям.
- Дополнительно на вводе делается повторное заземление PEN.
Шаг 4: Проверка сопротивления
Обязательно проверьте сопротивление между корпусами приборов и PEN. Оно должно быть минимальным. Для этого используется мегаомметр или мультиметр.
Шаг 5: Установка УЗО и автоматов
Даже при занулении необходимо устанавливать УЗО (устройства защитного отключения) и дифавтоматы, особенно в системах TN-C-S. Они дополнительно защищают от утечек тока и поражения током при касании.
Что категорически запрещено при занулении?
- Соединение PEN и N за автоматом — это приводит к утрате защитной функции.
- Использование PEN в розетках без ответвления на PE — риск поражения током.
- Наличие обрыва PEN без дублирования заземлением — опасность появления фазы на корпусе приборов.
- Смешивание систем TN-C и TN-S без должного разделения — нарушает логику защиты.
Опасности зануления и почему его нужно делать правильно
Зануление считается безопасным при соблюдении всех условий, но в случае ошибки оно становится источником опасности:
- Обрыв PEN — вся нагрузка может получить потенциал фазы, включая металлические корпуса приборов.
- Повреждение изоляции — ток не уйдет в землю, если зануление сделано неправильно.
- Недостаточное сечение проводника PEN — может перегреваться, что ведет к пожару.
Современные альтернативы занулению
В новых частных домах все чаще применяется система TT с индивидуальным заземляющим контуром. Это надежнее и безопаснее, но требует установки УЗО обязательно. В многоэтажных домах — TN-S или TN-C-S с разделением проводников.
Также всё чаще в электросетях применяются устройства автоматического контроля обрыва PEN, что повышает безопасность при использовании зануления.
Рекомендации и заключение
Если вы живете в доме с устаревшей системой электроснабжения TN-C, зануление — это необходимость, чтобы обеспечить безопасность. Но оно должно выполняться грамотно, с учетом всех правил ПУЭ и рекомендаций электросетевых компаний.
Вот ключевые советы:
- Не занимайтесь занулением самостоятельно без должной квалификации.
- Обязательно проверьте целостность и сечение PEN-проводника.
- Установите УЗО или дифавтоматы.
- При возможности — переходите на TT или TN-S с полноценным заземлением.
Зануление на щитке — это не просто формальность, а важнейшая мера защиты вашей семьи и дома от поражения током и коротких замыканий. При правильной реализации она работает надежно и эффективно, но требует строгого соблюдения всех технических требований.
