Антенная мачта на дачном участке кажется сравнительно простой конструкцией: вертикальная опора, на которой размещают телевизионную, радиолюбительскую или другую антенну. На практике ее надежность зависит не только от самой мачты. Значение имеют место размещения, высота окружающих объектов, особенности дома, состояние кровли, ветровая нагрузка, способ опирания конструкции и близость инженерных коммуникаций.
Ошибки при выборе места могут проявиться не сразу. Конструкция способна годами выглядеть устойчивой, хотя крепления постепенно ослабевают, основание испытывает повышенную нагрузку, а мачта раскачивается при сильном ветре. Отдельного внимания требуют конструкции на крыше: здесь состояние антенной системы связано уже не только с приемом сигнала, но и с сохранностью кровельного покрытия и элементов здания.
Грамотная оценка начинается не с выбора конкретного крепежа, а с понимания того, где мачта будет находиться, каким воздействиям подвергаться и какие элементы здания или участка могут оказаться рядом.
Где может располагаться антенная мачта
На дачных участках встречаются несколько принципиально разных вариантов размещения. У каждого из них свои ограничения, и сравнивать их только по удобству установки недостаточно.
Мачту могут размещать:
- на кровле дома;
- рядом со стеной здания;
- на отдельной опоре возле дома;
- в удаленной части участка;
- на существующей капитальной конструкции, если она допускает такую нагрузку.
Место влияет на длину мачты, ее устойчивость, доступность для осмотра и характер нагрузок на основание.
Крыша дает преимущество по высоте, однако добавляет вопросы, связанные с состоянием стропильной системы, кровельного покрытия и мест крепления. Отдельно стоящая конструкция меньше связана с домом, зато ее устойчивость сильнее зависит от собственного основания и открытости ветру.

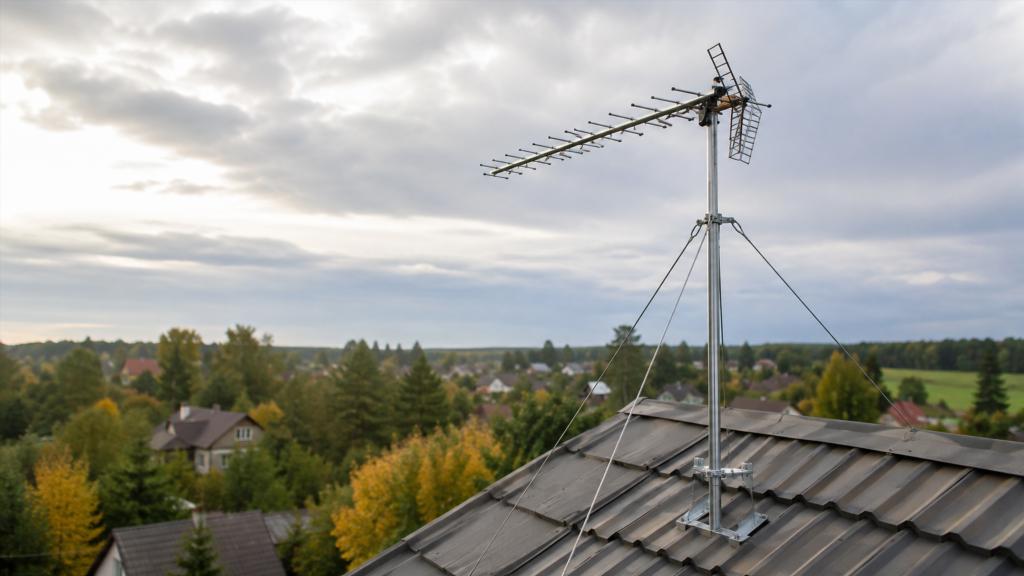

Размещение на крыше
Мачта на кровле позволяет поднять антенну выше без чрезмерного увеличения длины самой опоры. Такой вариант часто рассматривают там, где дом уже является самой высокой точкой участка.
Основной риск связан с тем, что антенная мачта передает нагрузку на элементы здания. Даже сравнительно легкая конструкция испытывает боковое давление ветра. Чем выше расположена антенна и чем больше ее площадь, тем заметнее усилие, которое воспринимают точки крепления.
Нежелательно оценивать пригодность крыши только визуально. Внешне прочное покрытие не говорит о состоянии скрытых деревянных или металлических элементов. Особенно внимательно относятся к старым домам, кровле после ремонта, участкам со следами протечек и конструкциям, в которых ранее уже изменяли стропильную систему.
Также учитывают герметичность кровельного покрытия. Любой узел, связанный с прохождением или креплением элементов около кровли, не должен становиться причиной проникновения влаги.
Мачта рядом со стеной
Размещение возле фасада позволяет частично использовать здание как элемент пространственной организации конструкции. При этом стена не обязательно подходит для восприятия значительных нагрузок.
Состояние кладки, деревянных венцов, облицовки и утепленного фасада может сильно различаться. Крепление к декоративному слою не равнозначно креплению к несущей конструкции. Наружная отделка зачастую рассчитана на собственный вес и эксплуатационные воздействия, но не на переменные нагрузки от высокой мачты.
Для домов с многослойными стенами особенно важно различать облицовку и основание, которое действительно воспринимает нагрузку.
Отдельно стоящая мачта
Отдельная опора не передает нагрузку на дом и позволяет выбирать место независимо от формы кровли. Она может быть удобна на участках, где здание расположено низко, вокруг есть деревья или конфигурация крыши осложняет размещение антенны.
При этом отдельно стоящая мачта оказывается самостоятельным сооружением. На нее воздействует ветер по всей высоте, а устойчивость определяется конструкцией опоры, основанием, состоянием грунта и особенностями выбранного участка.
Такой вариант нельзя оценивать только по принципу «чем дальше от дома, тем безопаснее». Значение имеет расположение относительно дорожек, парковки, хозяйственных построек, воздушных линий и мест постоянного пребывания людей.
Почему высота сама по себе не решает проблему приема
Желание поднять антенну как можно выше понятно: препятствия между антенной и направлением приема способны ухудшать условия распространения сигнала. Однако увеличение высоты одновременно меняет механические свойства всей системы.
Чем выше конструкция, тем заметнее становятся:
- раскачивание;
- влияние порывов ветра;
- требования к жесткости;
- нагрузка на места крепления;
- последствия возможной деформации;
- сложность осмотра и обслуживания.
Высокая мачта с небольшой антенной и более низкая конструкция с крупным оборудованием могут испытывать совершенно разное воздействие ветра. Поэтому высоту нельзя рассматривать отдельно от формы и площади установленного оборудования.
На загородных участках условия приема также зависят от рельефа, деревьев, соседних зданий и направления, в котором располагается источник сигнала. Если проблема связана с конкретным препятствием, увеличение высоты иногда оказывается лишь одним из возможных факторов, а не универсальным решением.
Ветровая нагрузка и раскачивание мачты
Ветер является одним из главных воздействий на антенные конструкции. Он действует не только на саму трубу или секции мачты, но и на установленное оборудование.
Особенно заметную парусность могут создавать антенны с развитой поверхностью, решетчатые элементы и дополнительные устройства.
Постоянная небольшая нагрузка обычно менее опасна для соединений, чем многократно повторяющиеся колебания. При порывах мачта отклоняется и возвращается в исходное положение. Такие циклы способны постепенно ослаблять соединения и увеличивать люфты.
Почему опасен небольшой люфт
Незначительное движение в соединении иногда воспринимают как безобидное. Однако под действием ветра люфт может увеличиваться. Контактирующие поверхности начинают перемещаться относительно друг друга, крепеж испытывает переменную нагрузку, а отверстия и соединительные элементы постепенно изнашиваются.
Признаками, которые заслуживают внимания, могут быть:
- заметное раскачивание конструкции при обычном ветре;
- металлический стук;
- изменение положения мачты;
- перекос отдельных секций;
- ослабленные соединения;
- трещины или деформации около опорных точек;
- повреждение элементов кровли возле креплений.
Такие признаки важнее внешнего впечатления от массивности конструкции.
Что учитывать при выборе места на участке
Подходящее место определяется сочетанием условий, а не одним критерием. Высокая точка может оказаться неудобной из-за близости линий электропередачи. Удаленный угол участка может быть открыт сильным ветрам. Крыша может обеспечивать хорошую высоту, но иметь неподходящее техническое состояние.
При общей оценке обращают внимание на несколько групп факторов.
Окружающие препятствия
Высокие деревья, соседние дома и хозяйственные постройки способны влиять на условия приема. Важна не просто их высота, но и расположение относительно требуемого направления.
Дерево представляет еще и механический фактор. Ветки перемещаются при ветре, а крупные сучья могут ломаться. Размещение высокой конструкции непосредственно среди крон усложняет обслуживание и создает дополнительные риски.
Доступ для осмотра
Антенная система со временем нуждается в контроле состояния. Поэтому место, которое невозможно безопасно осмотреть без сложного доступа, создает дополнительные эксплуатационные проблемы.
Наличие свободного пространства вокруг опоры облегчает обнаружение наклона, коррозии, повреждения кабеля и изменений в местах крепления.
Расположение относительно построек
Мачта не должна восприниматься как изолированный объект. При ее наклоне или разрушении зона возможного падения может затрагивать дом, навес, автомобиль, теплицу и другие элементы участка.
Особого внимания требуют узкие участки, где практически любое направление падения пересекается с постройками или соседними территориями.
Близость воздушных линий
Одним из наиболее серьезных ограничений является расположение рядом с воздушными электрическими проводами. Металлическая мачта представляет длинный проводящий объект, поэтому приближение ее элементов к линии создает опасную ситуацию.
Риск возникает не только тогда, когда конструкция уже касается проводов. Опасность может появиться при наклоне, повреждении или падении мачты, а также во время работ с длинными металлическими элементами.
При наличии воздушных линий выбор места нельзя сводить к визуальной оценке расстояния с земли. Здесь особенно важна профессиональная оценка условий участка.
Заземление и защита от атмосферных воздействий
Высокий металлический объект на открытом участке требует внимательного отношения к электрической безопасности. Вопросы заземления и молниезащиты зависят от конструкции здания, существующей электрической системы, типа антенной установки и других условий.
Опасно рассматривать отдельный металлический штырь или случайное соединение с доступной металлоконструкцией как универсальное решение. Система защиты здания должна оцениваться как единое целое.
На практике важно понимать различие между несколькими задачами:
- защитой оборудования;
- выравниванием потенциалов;
- заземлением отдельных элементов;
- молниезащитой здания;
- защитой кабельных линий от импульсных перенапряжений.
Эти задачи связаны между собой, но не являются одним и тем же.
Как материал мачты влияет на эксплуатацию
Антенные мачты выполняют преимущественно из металлических элементов. Для эксплуатации важны не только исходная прочность, но и состояние поверхности, соединений и сварных участков.
На открытом воздухе конструкция подвергается:
- осадкам;
- перепадам температуры;
- конденсации влаги;
- воздействию ветра;
- коррозии;
- сезонным циклам замерзания и оттаивания.
Наибольшее внимание требуется местам соединений. Вода может задерживаться в стыках и полостях, а коррозия иногда развивается там быстрее, чем на открытой поверхности.
Ржавчина не всегда означает немедленную потерю надежности, однако глубокая коррозия, отслаивание металла и заметное уменьшение толщины элементов требуют оценки состояния конструкции.
Мачта и кровля: связанные риски
При размещении антенны на доме проблемы нередко возникают не с самой мачтой, а с конструкциями вокруг нее.
Постоянное движение высокой опоры способно передаваться на крепеж. Если узлы расположены возле кровельного покрытия, микроперемещения могут со временем нарушать герметичность.
Следы влаги в чердачном пространстве, потемнение древесины, поврежденная гидроизоляция и деформация покрытия возле крепления нельзя считать только косметическими недостатками.
Кровельный узел должен одновременно сохранять две функции: механическую надежность и защиту здания от воды.
Когда растяжки меняют характер конструкции
Для некоторых мачт применяют растяжки. Их наличие существенно меняет распределение нагрузки. Мачта перестает быть только вертикальной опорой: появляется система, в которой устойчивость зависит от нескольких точек.
При оценке такой конструкции важны:
- состояние всех точек закрепления;
- одинаковая работоспособность элементов;
- отсутствие повреждений;
- свободное пространство вокруг системы;
- защита людей от случайного контакта с низко расположенными элементами.
Повреждение одной части системы может изменить нагрузку на остальные. Поэтому растяжки нельзя рассматривать как второстепенное дополнение.
На дачном участке они также занимают пространство и могут пересекаться с проходами, зоной ухода за растениями или хозяйственными маршрутами.
Кабель как часть антенной системы
Коаксиальный или другой антенный кабель часто воспринимают исключительно как средство передачи сигнала. Однако его прокладка также влияет на надежность всей установки.
Свободно провисающий кабель способен раскачиваться и передавать дополнительное усилие на разъемы. Резкие перегибы, контакт с острыми краями и постоянное трение о элементы кровли сокращают срок службы оболочки.
В наружных условиях важны устойчивость материалов к солнечному излучению, температурным изменениям и влаге. Повреждение наружной оболочки постепенно приводит к ухудшению состояния кабеля и соединений.
Особого внимания требуют места ввода кабеля в здание. Они должны оцениваться не только с точки зрения удобства трассы, но и с учетом защиты помещения от воды.
Типичные ошибки при выборе решения
Многие проблемы возникают еще до появления мачты на участке. Причиной становится слишком упрощенная оценка будущей конструкции.
Распространены следующие ошибки:
- выбор места исключительно ради максимальной высоты;
- крепление к элементу здания без оценки его назначения и состояния;
- игнорирование площади установленной антенны;
- размещение в непосредственной близости от ветвей деревьев;
- недооценка зоны возможного падения;
- отсутствие удобного доступа для последующего осмотра;
- использование старой конструкции без проверки ее состояния;
- отношение к коррозии и люфтам как к чисто внешним дефектам;
- размещение рядом с воздушными электрическими линиями без оценки риска;
- попытка рассматривать заземление отдельно от общей системы электрической безопасности здания.
Отдельная проблема — постепенное усложнение первоначальной конструкции. Сначала на мачте располагается одна небольшая антенна, затем добавляются другие элементы, кабели и оборудование. При этом характеристики опоры остаются прежними. Увеличение нагрузки не всегда заметно визуально, хотя поведение системы на ветру может существенно измениться.
Что проверить у уже существующей мачты
Антенная конструкция, которая простояла много лет, не обязательно находится в исходном состоянии. На нее воздействовали осадки, ветер, температурные перепады и сезонные движения конструкций здания.
Без вмешательства в крепления можно обратить внимание на внешние признаки:
- остается ли мачта вертикальной;
- появились ли заметные изгибы;
- есть ли глубокая коррозия;
- не сместилась ли антенна;
- нет ли свободно движущихся деталей;
- не повреждена ли кровля вокруг опоры;
- сохраняют ли растяжки нормальное положение;
- не появились ли повреждения оболочки кабеля;
- нет ли ветвей, которые теперь касаются конструкции.
Изменение любого из этих признаков не всегда означает аварийное состояние, но служит основанием для более внимательной профессиональной оценки.
Чем отличается удачное место от просто высокого
Хорошо выбранное положение мачты обеспечивает не только подходящие условия для работы антенны. Оно позволяет конструкции оставаться устойчивой, не создавать неоправданной нагрузки на дом и оставаться доступной для контроля.
Удачное место обычно сочетает несколько свойств: вокруг нет опасных препятствий, конструкция не оказывается рядом с воздушными проводами, опорная часть может воспринимать предполагаемую нагрузку, а состояние элементов можно периодически проверять.
Высота остается только одним из факторов. Если ради дополнительных метров приходится размещать мачту на слабой части кровли, рядом с проводами или в зоне сильного воздействия ветра, преимущества такого решения могут не оправдывать возникающие риски.
Какие вопросы стоит решить до выбора конструкции
До окончательного решения полезно сформулировать не монтажный алгоритм, а перечень условий, которые необходимо оценить.
Имеет значение:
- где относительно дома и участка должна находиться антенна;
- какие препятствия находятся вокруг;
- насколько открыто место воздействию ветра;
- может ли выбранная часть здания воспринимать дополнительную нагрузку;
- куда потенциально может отклониться или упасть конструкция;
- есть ли рядом воздушные электрические линии;
- насколько доступна мачта для последующего осмотра;
- как будет организован кабельный ввод;
- как решение связано с электрической безопасностью и молниезащитой здания;
- не изменится ли нагрузка в будущем после добавления оборудования.
Такой подход помогает рассматривать антенную мачту не как отдельную трубу с антенной, а как часть здания или участка.
Когда особенно важна профессиональная оценка
Чем выше и тяжелее конструкция, тем сильнее последствия ошибки. Дополнительная осторожность требуется при размещении на старых кровлях, при значительной высоте, использовании растяжек, близости электрических линий и заметных повреждениях существующей опоры.
Профессиональная оценка особенно оправдана, если состояние несущих элементов здания неизвестно или конструкция должна существенно возвышаться над кровлей и соседними объектами. Специалист может оценить не только саму мачту, но и то, как она взаимодействует с основанием, зданием и окружающим пространством.
Главное при оценке антенной мачты на даче
Надежность антенной мачты определяется сочетанием условий. Высота, материал и внешний вид опоры сами по себе не дают полной картины.
Безопасное и долговечное решение учитывает ветровое воздействие, состояние основания, особенности дома, окружающие препятствия, электрические риски и возможность дальнейшего обслуживания. Особенно внимательно следует относиться к конструкциям на кровле и участкам рядом с воздушными линиями.
Лучший результат дает не максимальная высота любой ценой, а разумное размещение, при котором антенна выполняет свою функцию, а мачта не становится источником лишней нагрузки и риска для дома и участка.
