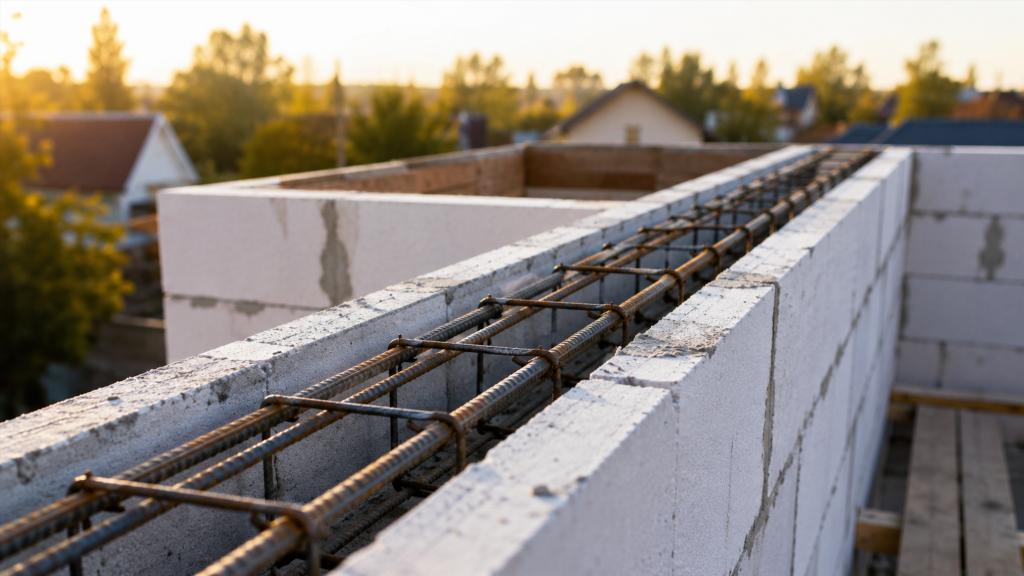

Армопояс в доме из газобетона работает не сам по себе. Его способность воспринимать нагрузки связана сразу с несколькими элементами: бетонной частью, внутренним армированием, геометрией стен, расположением перекрытий и кровли, наличием проемов и особенностями всей несущей схемы здания. Арматура внутри армопояса формирует силовой каркас, который помогает железобетонному элементу воспринимать нагрузки, с которыми один бетон справляется хуже.
Газобетон хорошо работает при сжатии, но значительно чувствительнее к растягивающим усилиям, локальным деформациям и неравномерной передаче нагрузки. Армопояс используют как жесткий связующий элемент по уровню стен. Он объединяет отдельные участки кладки, распределяет воздействие расположенных выше конструкций и помогает уменьшать концентрацию напряжений.
Рассматривать армирование только как набор металлических стержней неправильно. Значение имеет работа всей конструкции целиком: бетона, арматурного каркаса, газобетонной кладки и опирающихся на пояс элементов.
Какую роль выполняет армопояс в доме из газобетона
Стены здания получают нагрузки не только от собственного веса. На них могут воздействовать перекрытия, стропильная система, кровельные конструкции и другие элементы. При этом нагрузка далеко не всегда передается совершенно равномерно по всей длине стены.
На отдельных участках возникают повышенные усилия. Это особенно заметно около проемов, мест опирания конструкций, углов и пересечений стен. Помимо вертикальных нагрузок, в здании могут появляться растягивающие и изгибающие воздействия.
Железобетонный пояс позволяет создать сравнительно жесткий непрерывный элемент, связывающий стены на одном уровне.
Его основные функции связаны с тем, чтобы:
- распределять нагрузки между отдельными участками кладки;
- связывать стены в пространственную конструкцию;
- воспринимать часть растягивающих и изгибающих усилий;
- формировать более устойчивое основание для расположенных выше элементов;
- уменьшать вероятность локальной перегрузки газобетонных блоков;
- компенсировать различия в жесткости отдельных частей здания.
Армопояс нельзя рассматривать как средство, автоматически устраняющее любые недостатки кладки или проекта. Если несущая схема здания изначально выбрана неправильно, наличие железобетонного пояса само по себе не решает проблему.
Зачем внутри бетона нужна арматура
Бетон обладает высокой сопротивляемостью сжатию, однако растяжение переносит значительно хуже. В железобетоне эти свойства дополняются работой металлической арматуры.
Когда пояс испытывает изгиб, разные его зоны работают неодинаково. В одной области могут преобладать сжимающие усилия, в другой — растягивающие. Арматурный каркас помогает воспринимать растяжение и ограничивать развитие деформаций.
Это и отличает полноценно работающий железобетонный пояс от обычной бетонной полосы по верхней части кладки.
Работа арматуры и бетона происходит совместно
Металлический каркас не существует отдельно от бетона. После набора прочности бетоном эти материалы работают как единый конструктивный элемент.
Бетон окружает арматуру, передает ей усилия и одновременно защищает металл от непосредственного воздействия внешней среды. Арматура, в свою очередь, повышает способность элемента воспринимать растягивающие воздействия.
Результат определяется не только количеством металла. Существенную роль играют расположение стержней, форма каркаса, качество бетонирования, непрерывность армирования и особенности конкретного здания.
Почему нельзя оценивать армирование только по толщине стены
Распространенная ошибка — пытаться определить конструкцию армопояса исключительно по ширине газобетонного блока. Толщина стены действительно имеет значение, но она не дает полной информации о нагрузках на пояс.
Два дома с одинаковой толщиной наружных стен могут заметно отличаться по конструкции.
В одном здании может быть легкое перекрытие и простая кровля. В другом — более тяжелая система перекрытий, большие пролеты, сложная форма крыши, значительное количество проемов или дополнительные нагрузки.
Даже при одинаковом стеновом материале силовая схема будет различаться.
На решение об армировании влияют:
- этажность и конфигурация здания;
- длина и взаимное расположение несущих стен;
- устройство перекрытий;
- характер передачи нагрузки от кровли;
- размеры и расположение оконных и дверных проемов;
- наличие внутренних несущих стен;
- особенности углов и пересечений;
- конструктивная схема фундамента и всего здания.
По этой причине универсальная схема армирования, подходящая любому газобетонному дому, не существует.
Продольная арматура и ее назначение
В железобетонных поясах основную роль в восприятии растягивающих усилий обычно играет продольная арматура. Она проходит вдоль элемента и участвует в его работе при изгибе и растяжении.
Особенно важна непрерывность силового контура. Армопояс должен работать не как набор отдельных бетонных фрагментов над каждой стеной, а как связанная система.
В реальном здании встречаются углы, примыкания и пересечения стен. Именно здесь простое представление о прямолинейных стержнях перестает быть достаточным. Конструкция должна обеспечивать передачу усилий между участками пояса.
Из этого следует важный принцип: значение имеет не только наличие продольной арматуры, но и то, образует ли она полноценную расчетную систему.
Для чего нужны поперечные элементы каркаса
Арматурный каркас включает не только продольные стержни. Поперечные элементы помогают удерживать их взаимное положение и участвуют в пространственной работе железобетонной конструкции.
Без жестко сформированного каркаса продольные элементы могут смещаться при подготовке и бетонировании. Это ухудшает соответствие фактической конструкции проектному решению.
Поперечное армирование также связано с восприятием определенных видов внутренних усилий и устойчивостью каркаса.
Однако сама по себе высокая частота поперечных элементов не означает автоматически большей надежности. Армирование должно соответствовать характеру работы конкретного пояса, а не принципу «чем больше металла, тем лучше».
Почему избыток арматуры тоже не является преимуществом
Интуитивно кажется, что увеличение количества металла обязательно повышает прочность железобетонного элемента. Для реальных конструкций такой подход слишком упрощен.
Чрезмерное насыщение каркаса может затруднять размещение и уплотнение бетона. Между близко расположенными элементами сложнее получить однородную бетонную структуру без пустот и участков плохого заполнения.
Также возникают сложности с соблюдением проектного положения арматуры.
Качество армопояса определяется балансом характеристик, а не максимальным количеством стали.
Хорошо работающий железобетонный элемент предполагает:
- достаточную несущую способность;
- правильное расположение арматуры;
- возможность полноценного заполнения формы бетоном;
- совместную работу стали и бетона;
- защиту арматурного каркаса;
- соответствие конструкции фактическим нагрузкам.
Значение защитного слоя бетона
Арматура должна находиться внутри бетонного массива, а не непосредственно у его поверхности. Слой бетона между металлом и наружной гранью выполняет сразу несколько функций.
Он участвует в обеспечении сцепления материалов и защищает арматуру от внешних воздействий. При неправильном положении каркаса отдельные металлические элементы могут оказаться слишком близко к поверхности.
Такой дефект нельзя считать исключительно косметическим. Положение арматуры влияет на расчетную работу железобетона и долговечность конструкции.
Особого внимания требуют ситуации, когда каркас меняет положение во время укладки бетонной смеси. Внешне готовый пояс может выглядеть ровным, хотя фактическое расположение арматуры уже не соответствует задуманной схеме.
Армопояс и газобетон работают по-разному
Газобетон и железобетон заметно различаются по плотности, жесткости и теплотехническим характеристикам. Это создает сразу несколько конструктивных вопросов.
Жесткий железобетонный элемент должен надежно взаимодействовать с относительно легкой кладкой. Одновременно его присутствие не должно создавать нежелательные последствия для ограждающей конструкции.
Конструктивная жесткость
Армопояс значительно жестче газобетонной кладки. Благодаря этому он способен перераспределять нагрузки между участками стен.
Такая жесткость полезна только тогда, когда она предусмотрена общей схемой здания. Нельзя рассматривать пояс как универсальный способ усиления любой стены без оценки остальных конструкций.
Теплотехническая неоднородность
Железобетон обычно проводит тепло иначе, чем газобетон. Если пояс расположен в наружной стене, этот участок становится отдельным элементом ограждающей оболочки здания.
Поэтому при проектировании приходится учитывать не только несущую способность, но и теплотехническую однородность стены.
Конструктивное решение и решение по утеплению связаны между собой, хотя решают разные задачи. Нельзя изменять геометрию несущего пояса только ради уменьшения теплопотерь без проверки его работы как железобетонного элемента.
Как перекрытие связано с конструкцией армопояса
Тип перекрытия заметно влияет на характер нагрузки, поступающей на стены.
Одни системы передают усилия преимущественно через определенные зоны опирания, другие распределяют их иначе. Различаются и собственная масса, и жесткость перекрытий.
Кроме вертикального воздействия имеет значение взаимодействие перекрытия со стенами и общая пространственная работа здания.
По этой причине конструкцию армопояса нельзя корректно оценивать отдельно от перекрытия.
При анализе проекта важно понимать:
- где именно перекрытие передает нагрузку;
- какие стены являются несущими;
- какова пространственная схема здания;
- имеются ли участки сосредоточенного воздействия;
- как связаны наружные и внутренние стены.
Ответы на эти вопросы позволяют понять назначение конкретного пояса гораздо лучше, чем одно только описание арматуры.
Влияние крыши и стропильной системы
На верхний пояс газобетонных стен могут передаваться нагрузки от кровельной конструкции. Их характер зависит от схемы стропильной системы.
В некоторых конструкциях возникают не только вертикальные, но и горизонтальные составляющие усилий. Способ передачи этих воздействий на стены должен учитываться еще на стадии проектирования.
Армопояс при этом может выполнять сразу несколько задач: объединять стены, распределять нагрузку и служить жестким основанием для крепления элементов кровельной системы.
Наличие армопояса не означает, что любая схема крыши автоматически становится безопасной. Характер усилий определяется самой конструкцией кровли и способом ее опирания.
Проемы и неодинаковая жесткость стен
Большие оконные и дверные проемы меняют работу кладки. Стена с длинным непрерывным участком и стена с несколькими крупными проемами ведут себя под нагрузкой неодинаково.
Особенно важны зоны:
- над проемами;
- около углов здания;
- у пересечений стен;
- возле мест передачи сосредоточенной нагрузки;
- на участках резкого изменения геометрии.
Армопояс помогает связать такие зоны, но его фактическая нагрузка зависит от расположения всех элементов здания.
Это еще одна причина, по которой нельзя переносить схему армирования из одного проекта в другой только потому, что оба дома построены из газобетона.
Непрерывность армирования
Одно из ключевых свойств пояса — способность связывать стены по периметру или по предусмотренной конструктивной линии.
Если железобетонный элемент должен воспринимать усилия как единая система, его арматурный каркас также должен обеспечивать передачу этих усилий.
Особое значение имеют повороты и соединения.
Простое визуальное соприкосновение металлических элементов еще не означает полноценной силовой связи. Способ соединения арматуры является частью проектной схемы и зависит от типа конструкции и действующих усилий.
Именно поэтому импровизированные решения в углах и примыканиях могут быть гораздо существеннее для надежности, чем небольшие различия в количестве металла на прямом участке.
Что может ухудшить работу армопояса
Даже правильно предусмотренный железобетонный пояс способен потерять часть расчетных свойств из-за качества исполнения.
К типичным проблемам относятся:
- смещение арматурного каркаса;
- нарушение его непрерывности;
- недостаточное заполнение бетоном сложных участков;
- образование пустот;
- ослабленные зоны в местах соединений;
- изменение предусмотренной геометрии;
- произвольные отверстия и вырезы в готовом элементе;
- несогласованные изменения конструкции на стройке.
Некоторые дефекты могут быть хорошо заметны, другие обнаружить после завершения работ значительно сложнее.
По этой причине оценивать качество готового армопояса только по ровности наружной поверхности недостаточно.
Почему копирование готовых схем может привести к ошибке
В частном строительстве часто пытаются использовать схему из похожего дома: такое же количество этажей, похожая площадь, тот же стеновой материал.
Внешнее сходство зданий не означает одинаковую работу конструкций.
Различаться могут пролеты, расположение несущих стен, перекрытия, кровля, фундамент, проемы и даже последовательность передачи нагрузок.
Армопояс относится к несущей системе здания. Его параметры должны соответствовать именно этой системе.
Чужая схема может оказаться:
- неоправданно массивной;
- недостаточной для конкретных нагрузок;
- неудобной для качественного бетонирования;
- плохо совместимой с геометрией стены;
- не учитывающей особенности перекрытий или крыши.
Надежность здесь определяется не популярностью конкретного решения, а соответствием конструкции условиям ее работы.
Что полезно проверить в проекте
Для владельца дома полезнее не пытаться самостоятельно назначать характеристики армирования, а понимать, какие вопросы должны быть отражены в проектном решении.
Стоит обратить внимание на наличие понятных ответов на следующие вопросы:
- какую функцию выполняет конкретный армопояс;
- какие конструкции передают на него нагрузку;
- предусмотрена ли его непрерывная работа;
- как решены углы и пересечения стен;
- как армопояс связан с перекрытиями;
- как учитывается кровельная система;
- предусмотрено ли положение арматуры внутри бетона;
- согласовано ли конструктивное решение с теплотехнической частью наружной стены;
- учтены ли крупные проемы и локально нагруженные зоны.
Если проект содержит только условное изображение пояса без связи с общей несущей схемой здания, этого недостаточно для полноценного понимания его работы.
Армопояс нельзя оценивать отдельно от здания
Арматура в армопоясе на газобетоне выполняет вполне конкретную конструктивную задачу: участвует в восприятии растягивающих и изгибающих усилий и позволяет бетону работать как железобетонному элементу.
Однако надежность армопояса определяется не одним параметром и не количеством металлических стержней. На нее влияют схема здания, нагрузки, геометрия стен, перекрытия, кровля, проемы, соединения и качество выполнения железобетонных работ.
Полезнее рассматривать армопояс как часть единой несущей системы дома. Такой подход позволяет отделить действительно значимые конструктивные факторы от упрощенных правил вроде «для газобетона всегда делают одинаково» или «чем больше арматуры, тем надежнее».
Грамотно спроектированный пояс связывает стены, перераспределяет воздействия и создает жесткий уровень в конструкции здания. Арматурный каркас обеспечивает ту часть его работы, которую бетон самостоятельно выполнять эффективно не способен. Конкретная конфигурация этого каркаса должна соответствовать нагрузкам и устройству конкретного дома, а не универсальной схеме, выбранной только по материалу стен.
