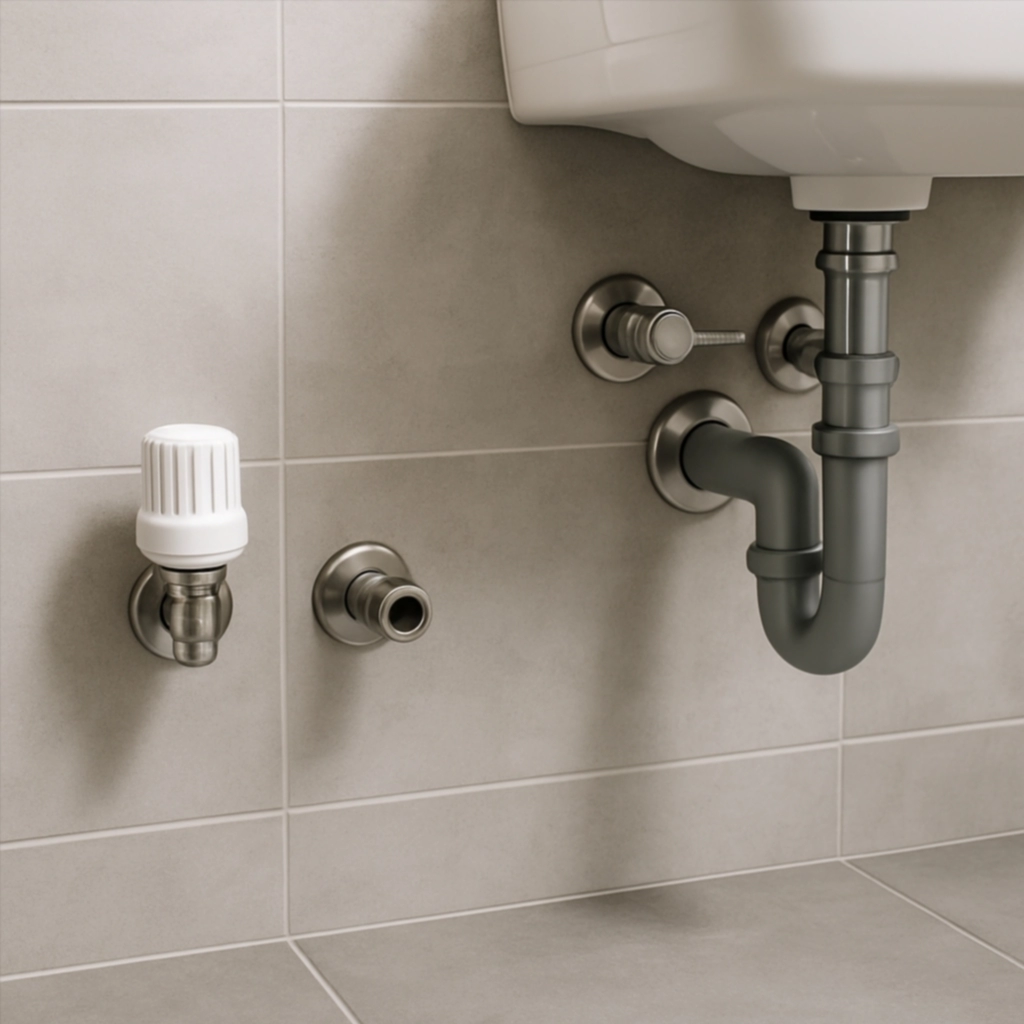

При обустройстве жилых и технических помещений всё чаще используется скрытая прокладка инженерных коммуникаций. Одним из распространённых вариантов является боковое подключение из стены — решение, позволяющее добиться аккуратного внешнего вида и эргономичного расположения сантехнических, отопительных или электрических узлов. Особенно это актуально в ванных комнатах, санузлах, кухнях и подсобных помещениях, где каждая деталь должна быть не только функциональной, но и эстетичной.
В данной статье мы подробно рассмотрим, что представляет собой боковое подключение, где оно применяется, каковы его плюсы и минусы, а также приведём рекомендации по монтажу с учётом различных типов коммуникаций.
Что такое боковое подключение из стены?
Боковым подключением принято называть вывод трубопровода, кабеля или другого инженерного элемента из вертикальной поверхности стены, а не из пола. Наиболее часто такой тип подключения применяется для:
- подключения радиаторов отопления;
- подводки воды к смесителям, стиральным или посудомоечным машинам;
- подключения унитазов и инсталляций;
- вывода электропроводки к розеткам, выключателям и бытовой технике;
- установки полотенцесушителей и других настенных приборов.
В отличие от напольного подключения, при боковом труба или кабель скрывается в штробе или стене, а видимой остаётся только рабочая часть — резьбовое соединение, клемма или розетка.
Преимущества бокового подключения
У бокового подключения из стены имеется целый ряд преимуществ, благодаря которым оно становится всё более востребованным:
Эстетика интерьера
Скрытая прокладка труб и кабелей обеспечивает аккуратный и современный внешний вид помещения. Это особенно важно при использовании минималистичных или современных стилей оформления, где внешний вид коммуникаций может испортить впечатление.
Удобство уборки
Если труба выходит из стены, а не из пола, под ней не скапливается пыль, грязь и влага. Уборка становится проще, особенно в труднодоступных местах под раковиной, за унитазом или радиатором.
Экономия пространства
Напольные подключения занимают часть пола и мешают установке мебели или техники вплотную к стене. Боковое подключение позволяет максимально использовать площадь помещения.
Безопасность
Особенно в случае с электрическими розетками и кабелями — боковое подключение позволяет скрыть провода, снизить риск механических повреждений и защитить их от воды или пыли.
Упрощение замены оборудования
При правильной установке и применении современных фитингов подключение оборудования занимает считаные минуты.
Недостатки и ограничения
Несмотря на массу достоинств, у бокового подключения есть и свои нюансы:
- Необходимость точной разметки. Ошибка в несколько миллиметров может привести к проблемам при подключении.
- Сложности при ремонте. Повреждённую трубу в стене заменить сложнее, чем открытую магистраль.
- Повышенные требования к качеству материалов и соединений. Используются исключительно надёжные фитинги, способные служить годами без доступа.
- Требуется аккуратный монтаж. Любые перекосы или трещины в штукатурке могут привести к утечке или ослаблению креплений.
Где применяется боковое подключение?
Подключение радиаторов отопления
Это один из самых распространённых сценариев. Боковое подключение позволяет скрыть трубы внутри стены и вывести их напрямую к радиатору. Это особенно актуально при монтаже алюминиевых и биметаллических радиаторов, у которых входные патрубки располагаются сбоку.
Для качественного подключения важно правильно рассчитать высоту и расстояние между точками вывода, а также предусмотреть наличие регулировочных кранов.
Подводка воды к сантехническим приборам
Краны, душевые кабины, унитазы с инсталляцией — всё это прекрасно сочетается с боковым подключением. Особенно это важно в случаях, когда планируется облицовка стены плиткой — все подводки можно сделать до облицовки, оставив лишь аккуратные выводы с заглушками.
Полотенцесушители
Среди популярных моделей — водяные полотенцесушители с боковой подводкой. Это позволяет полностью скрыть трубы и не портить внешний вид ванной.
Стиральные и посудомоечные машины
Часто боковое подключение воды и слива позволяет спрятать все шланги за мебелью или в нише, не мешая установке техники.
Электропроводка
Электрические розетки, выключатели, светильники и бытовая техника часто монтируются с боковым вводом кабеля в подрозетник. Это особенно важно при монтаже в бетонные стены, где прокладка кабеля идёт строго горизонтально и вертикально по ГОСТ.
Технология монтажа бокового подключения
Шаг 1: Проектирование и разметка
На этом этапе определяются:
- места вывода подключения;
- расстояния от пола и стен;
- соответствие с будущими приборами (например, высота смесителя от пола или расстояние между выходами воды для умывальника).
Для сантехники критична точность: например, если подключение под раковину будет смещено, придется подгонять эксцентрики или использовать гибкие подводки, что портит эстетику.
Шаг 2: Штробление стен
Для прокладки труб или кабелей в стене делаются каналы — штробы. При работе в панельных или несущих стенах следует строго соблюдать нормы: запрещено штробить горизонтально несущие плиты.
Штроба выполняется болгаркой или штроборезом, глубина — по толщине трубы + 10-15 мм на слой штукатурки.
Шаг 3: Укладка коммуникаций
- Водопровод — используются полипропиленовые, металлопластиковые или сшитые полиэтиленовые трубы (PEX).
- Электрика — кабель укладывается в гофру или ПВХ-трубу.
- Отопление — при боковом подключении радиаторов применяются металлические трубы, чаще всего медь или сталь.
Фиксация труб и кабеля осуществляется хомутами или клипсами. Важно обеспечить небольшое расширение труб при нагреве.
Шаг 4: Установка фитингов и заглушек
На выводы устанавливаются металлические фитинги с наружной резьбой, которые фиксируются к стене. Временно закрываются заглушками до момента подключения оборудования.
Шаг 5: Штукатурка и отделка
После проверки герметичности и укладки трубы закрываются штукатуркой, плиткой или панелями. Открытыми остаются только места подключения.
Шаг 6: Финальное подключение оборудования
На последнем этапе выполняется подключение смесителей, радиаторов, унитазов и т. д. Все соединения тщательно проверяются на герметичность.
Полезные советы и лайфхаки
- Используйте шаблоны — для вывода воды под умывальники, стиральные машины и раковины удобно применять монтажные шаблоны, которые обеспечат точность.
- Не забывайте про уклон труб — если монтируется слив, необходимо обеспечить уклон 2–3 см на 1 м длины.
- Используйте прочные фитинги — для скрытого монтажа выбирайте только латунные или бронзовые фитинги, они долговечны и выдерживают перепады давления.
- Монтируйте съёмные заглушки — они помогут защитить выводы от загрязнения до момента окончательной установки оборудования.
- Обязательно делайте фото коммуникаций до заделки — это поможет в будущем при ремонте или замене элементов.
Заключение
Боковое подключение из стены — это современное, удобное и эстетичное решение для организации инженерных систем в доме или квартире. Оно позволяет сохранить чистоту интерьера, упростить эксплуатацию и сделать коммуникации менее уязвимыми. Однако монтаж требует тщательного подхода, точных расчётов и качественных материалов.
При правильной реализации боковое подключение не только улучшит внешний вид помещения, но и обеспечит надёжную и долговечную работу всех систем в вашем доме.
