Пустотные плиты перекрытия — это один из самых распространённых типов строительных элементов, применяемых в многоэтажном и частном строительстве. Они обеспечивают высокую прочность при относительно небольшой массе, благодаря наличию продольных пустот внутри. Однако любая конструкция, как бы прочной она ни казалась, имеет определённые эксплуатационные пределы. Одним из ключевых параметров в этом случае является нагрузка, которую способна выдержать пустотная плита перекрытия без риска деформации, растрескивания или разрушения.
В данной статье мы подробно рассмотрим, что представляет собой пустотная плита перекрытия, какие нагрузки она может выдерживать, как правильно производить расчёты, какие существуют нормативы, а также как избежать ошибок при эксплуатации.
Что такое пустотная плита перекрытия?

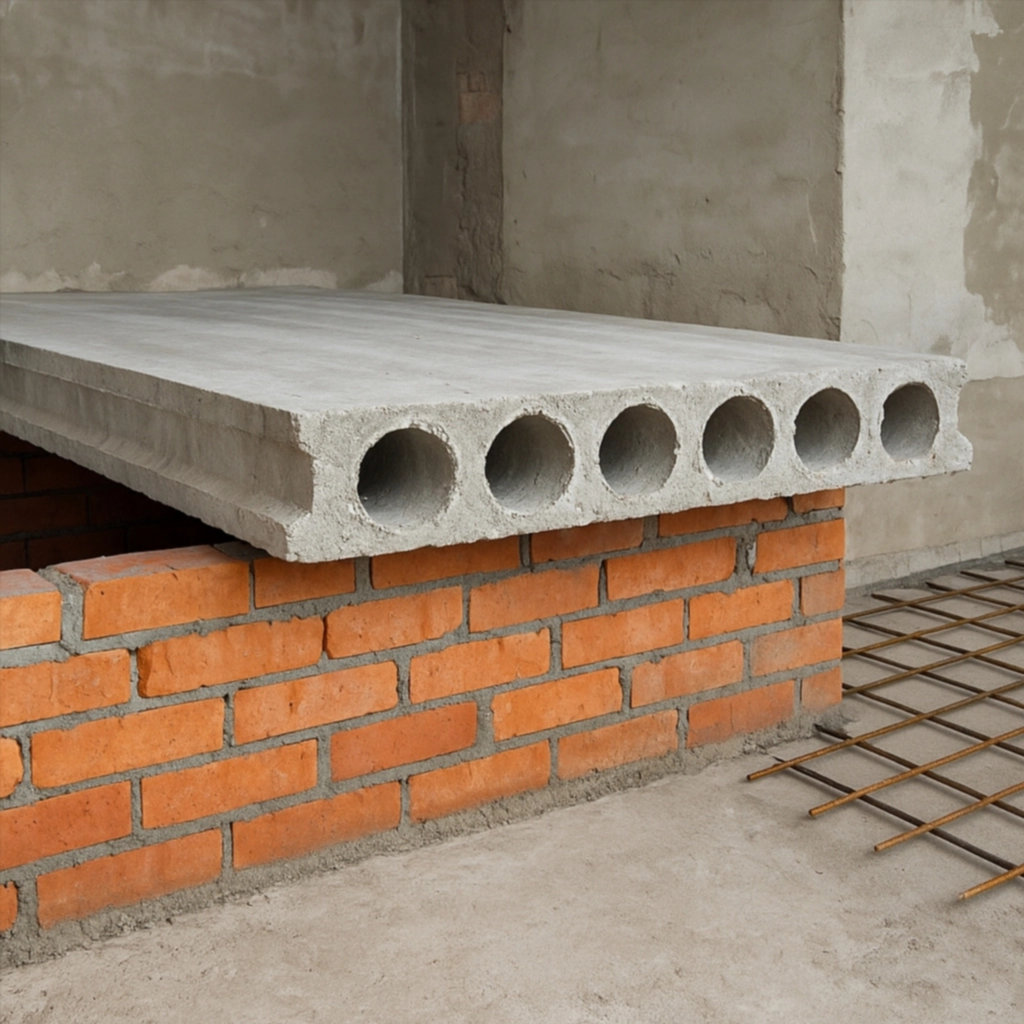

Плита перекрытия с пустотами — это железобетонное изделие заводского изготовления, в теле которого имеются продольные сквозные отверстия (пустоты). Эти пустоты значительно снижают вес изделия, при этом почти не влияя на его несущую способность. Плиты изготавливаются, как правило, из тяжёлого бетона с армированием стальной арматурой.
Основные характеристики:
- Длина: от 2 до 12 метров
- Ширина: 1–1,5 метра
- Толщина: от 160 до 220 мм (в реальности встречаются варианты от 120 до 265 мм)
- Диаметр пустот: 114–160 мм
- Вес: от 0,9 до 4 тонн (в зависимости от размеров)
Назначение пустотных плит
Плиты перекрытия применяются для устройства перекрытий между этажами, а также для создания цокольных или чердачных уровней. Их используют в:
- Многоэтажных домах
- Частных жилых домах
- Промышленных и складских зданиях
- Гаражах и хозяйственных постройках
Виды нагрузок на плиту перекрытия
Нагрузки на плиту делятся на два основных типа:
1. Постоянные (статические):
- Собственный вес плиты
- Вес стяжки и пола
- Вес стен, перегородок, мебели
2. Временные (динамические):
- Люди
- Передвижение техники
- Оборудование, которое может быть перемещено или убрано
Также стоит учитывать точечные и равномерно распределённые нагрузки.
Расчёт допустимой нагрузки
Каждая плита перекрытия имеет нормативную нагрузку, указанную в проектной документации. Однако существуют усреднённые данные, которые позволяют ориентироваться в типичных ситуациях.
Пример:
Для стандартной железобетонной пустотной плиты толщиной 220 мм, длиной до 6 м и шириной 1,2 м, ориентировочная расчётная нагрузка:
- Допустимая распределённая нагрузка: от 600 до 800 кг/м²
- Кратковременная предельная нагрузка: может достигать 1000 кг/м²
- Точечная нагрузка: от 200 до 400 кг в одной точке (в зависимости от расположения)
Эти значения могут отличаться в зависимости от класса бетона, степени армирования и наличия предварительного напряжения арматуры.
Нормативные документы
При расчётах и проектировании перекрытий необходимо опираться на нормативные документы:
- СНиП 2.01.07-85 — «Нагрузки и воздействия»
- СП 63.13330.2012 — «Бетонные и железобетонные конструкции»
- ГОСТ 9561-91 — «Плиты железобетонные многопустотные»
Согласно действующим нормам, расчётная нагрузка на перекрытие должна включать:
- Вес самой плиты
- Вес отделочных слоёв (стяжка, плитка, ламинат и т.д.)
- Постоянные нагрузки от стен и перегородок
- Временные эксплуатационные нагрузки
Факторы, влияющие на несущую способность
Длина пролёта
Чем больше расстояние между опорами, тем меньшую нагрузку способна выдержать плита. Например, при длине пролёта 3,6 м допустимая нагрузка может составлять 800 кг/м², а при 6 м — уже 500 кг/м².
Наличие армирования
Плиты с предварительно напряжённой арматурой выдерживают значительно большие нагрузки.
Состояние бетона
Старые плиты, подвергшиеся коррозии, растрескиванию или намоканию, теряют часть прочности.
Монтажные ошибки
Нарушение правил укладки (например, недостаточная опора на стену) может привести к разрушению плиты при меньшей нагрузке.
Распределение нагрузки: что можно размещать?
На основании нормативов и расчётов можно выделить допустимые нагрузки на плиту перекрытия в зависимости от её назначения:
Жилое помещение:
- Люди: ~150 кг/м²
- Мебель: ~100–150 кг/м²
- Полы и стяжка: ~100–150 кг/м²
- Общая нагрузка: ~400–600 кг/м²
Гараж:
- Вес автомобиля: 1200–2500 кг
- Учитывается распределение массы на опоры колес (точечная нагрузка)
- Требуется усиление (армированная стяжка, возможно дополнительное перекрытие)
Техническое помещение:
- Станки, оборудование — только при наличии расчётов!
- В ряде случаев плиты перекрытия необходимо усиливать балками или металлоконструкциями
Ошибки при эксплуатации пустотных плит
1. Размещение тяжёлых перегородок без расчёта нагрузки.
Плиты не рассчитаны на перенос капитальных перегородок — особенно если они устанавливаются поперёк пустот.
2. Нарушение целостности конструкции.
Просверливание плит поперёк, вырезание отверстий, штробление по глубине — всё это резко снижает прочность.
3. Неравномерное распределение нагрузки.
Размещение массивной мебели (сейфов, аквариумов, бетонных изделий) в одной точке может привести к прогибу или разрушению.
4. Нарушения при устройстве пола.
Толстая цементная стяжка без расчёта массы может создать перегруз.
Как правильно рассчитать нагрузку?
Для базовой оценки допустимой нагрузки можно использовать формулу:
Q = G + P
Где:
- Q — общая нагрузка (кг/м²)
- G — постоянная нагрузка (пол, мебель и т.п.)
- P — временная нагрузка (люди, перемещаемое оборудование)
Если результат превышает 500–800 кг/м², необходимо провести инженерные расчёты и, возможно, применить дополнительные усиления.
10. Как усилить плиту перекрытия?
При необходимости увеличения несущей способности можно рассмотреть следующие меры:
- Монтаж металлических балок под плиту
- Использование армированных стяжек
- Создание вторичного перекрытия (по типу деревянного пола на лагах)
- Применение композитных материалов (углеродная лента, стеклоткань и т.д.)
11. Итоговые рекомендации
- Проверяйте проектную документацию. Если строите с нуля или покупаете дом — узнайте, какие плиты использовались.
- Не перегружайте плиту без необходимости. Не устанавливайте тяжёлые перегородки, мебель, технику без понимания допустимой нагрузки.
- Избегайте просверливания плит. Особенно в районе продольных пустот.
- Планируйте заранее. Если в помещении планируется размещение тяжёлого оборудования, предусмотрите меры усиления.
- Проконсультируйтесь с инженером. При сложных проектах всегда лучше сделать точные расчёты.
Заключение
Пустотные плиты перекрытия — надёжный и универсальный строительный элемент, однако их прочностные характеристики имеют определённые пределы. Грамотный подход к расчёту и эксплуатации плит позволяет избежать множества проблем: от появления трещин до катастрофических разрушений. Следуйте нормативам, не перегружайте конструкцию и при необходимости не бойтесь обращаться к специалистам — и перекрытия вашего дома прослужат десятилетия.
