Наращивание арматуры требуется в тех случаях, когда длины отдельного стержня недостаточно для формирования предусмотренного конструкцией армирования. Такая ситуация встречается при устройстве протяжённых каркасов, высоких вертикальных элементов, монолитных стен, колонн, плит и других железобетонных конструкций. При этом само наличие двух стержней, расположенных рядом или соединённых между собой, ещё не означает, что получившийся участок будет работать так же, как цельная арматура.
Основная задача любого соединения — обеспечить передачу усилий между отдельными участками арматуры и сохранить расчётную работу железобетонного элемента. Для этого применяют несколько принципиально разных решений: соединение с нахлёстом, механические муфты и сварные соединения. У каждого варианта есть свои области применения, ограничения и требования к оценке.
Выбор способа нельзя сводить только к удобству монтажа. Имеют значение тип конструкции, расположение стержней, характер действующих усилий, свойства арматуры, плотность каркаса и возможность качественно выполнить соединение на конкретном участке.
Что происходит в месте наращивания арматуры
Арматура воспринимает растягивающие и другие усилия, возникающие в железобетонной конструкции. Если непрерывный стержень заменяется двумя отдельными участками, между ними необходимо обеспечить передачу нагрузки.
Принцип передачи усилий зависит от выбранного соединения.
При нахлёсте стержни некоторое расстояние располагаются рядом. Усилия передаются между арматурой и бетоном за счёт сцепления, а затем через бетон переходят на соседний стержень.
В механическом соединении два конца арматуры объединяются специальным соединительным элементом. Нагрузка передаётся непосредственно через элементы соединения.
При сварном варианте стержни связываются сварным соединением, способным передавать усилия между отдельными участками арматуры.
Из-за различий в принципе работы нельзя рассматривать нахлёст, муфту и сварку как полностью взаимозаменяемые способы. Они предъявляют разные требования к конструкции и качеству исполнения.
Соединение арматуры внахлёст
Нахлёст — один из наиболее известных способов объединения отдельных стержней. Его особенность заключается в том, что концы арматуры не обязательно соединяются непосредственно друг с другом. На определённом участке они располагаются параллельно или в предусмотренном проектом положении, а передачу усилий обеспечивает совместная работа арматуры с окружающим бетоном.
Почему нахлёст работает
Периодический профиль арматуры улучшает её сцепление с бетоном. При нагружении усилие от одного стержня передаётся окружающему бетону, а затем воспринимается другим стержнем.
На работу такого соединения влияют:
- свойства и диаметр арматуры;
- характеристики бетона;
- положение стержней в конструкции;
- характер воспринимаемых усилий;
- толщина защитного слоя;
- расстояние между соседними стержнями;
- наличие поперечного армирования;
- состояние зоны, в которой располагается соединение.
Это одна из причин, по которой нельзя определять качество нахлёста только визуально.
Преимущества нахлёсточного соединения
У решения нет отдельного сложного соединительного узла. Для многих конструкций оно технологически понятно и не требует установки специальных механических элементов.
Нахлёст также позволяет сохранить достаточно простую организацию арматурного каркаса, если в зоне соединения есть необходимое пространство.
Однако простота внешнего вида не означает отсутствия ограничений.
Ограничения нахлёста
Главная особенность такого решения — увеличение количества арматуры на участке соединения. Вместо одного стержня рядом оказываются два, а иногда несколько соединений располагаются близко друг к другу.
При плотном армировании это может привести к проблемам:
- уменьшается свободное пространство между стержнями;
- усложняется размещение бетонной смеси;
- возрастает вероятность появления плохо заполненных участков;
- каркас становится более загруженным арматурой;
- сложнее обеспечить правильное взаимное положение элементов.
Особенно чувствительны к этому узкие железобетонные элементы и участки с высокой концентрацией продольного и поперечного армирования.
Нахлёст также нельзя считать универсальным способом для любой зоны конструкции. Допустимость конкретного решения зависит от расчётной схемы и проектных условий.

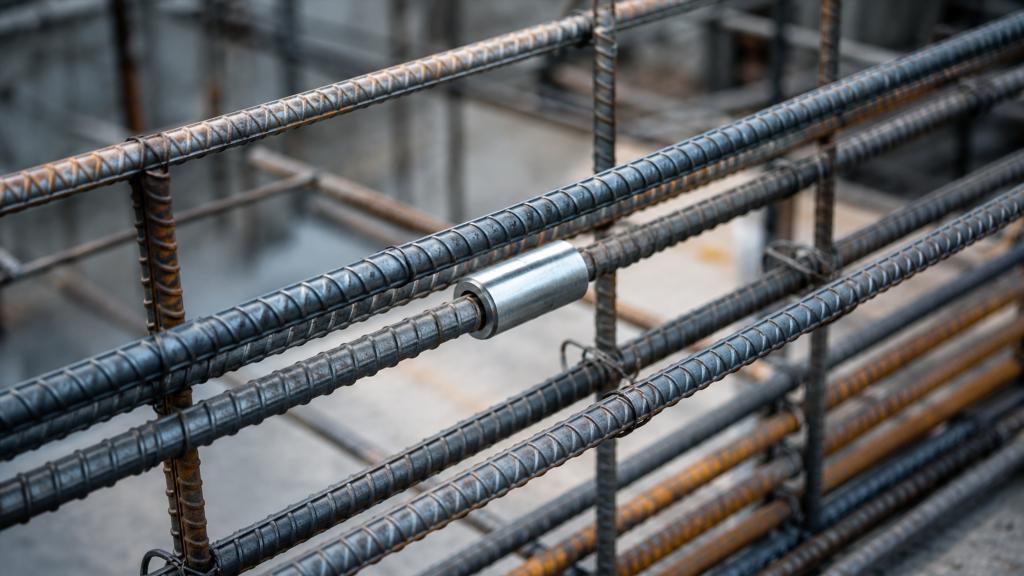

Механические муфты
Механическое соединение предполагает объединение концов двух стержней специальным соединительным элементом. В отличие от нахлёста нагрузка здесь передаётся главным образом непосредственно от одной арматуры к другой через муфту.
Существуют разные типы механических соединений. Они отличаются конструкцией, способом подготовки концов стержней и принципом фиксации. Подбор конкретной системы относится к проектной и технологической части работ.
Чем механическое соединение отличается от нахлёста
Главное различие состоит в отсутствии длинного участка, где два арматурных стержня должны располагаться рядом для передачи усилий через бетон.
Это может быть полезно в конструкциях с плотным армированием. В зоне соединения не появляется столь выраженного удвоения количества продольных стержней.
Механические соединения могут рассматриваться, когда важны:
- компактность арматурного узла;
- уменьшение перегруженности каркаса;
- возможность соединять стержни в ограниченном пространстве;
- организованная передача усилий между участками арматуры.
Какие ограничения есть у муфт
Качество механического соединения зависит не только от самой муфты. Значение имеют подготовка стержней, соответствие элементов друг другу и соблюдение предусмотренной технологии монтажа.
Даже внешне аккуратное соединение может оказаться проблемным, если использованы несовместимые компоненты или нарушена технология подготовки арматуры.
Механическая муфта — не универсальный способ исправить любое неудачное армирование. Она является частью конструктивного решения и должна рассматриваться вместе с арматурным каркасом.
Сварные соединения арматуры
Сварка кажется удобным способом получить практически непрерывный металлический элемент, однако арматуру нельзя автоматически считать пригодной для любого сварного соединения.
Свойства арматурной стали различаются. От химического состава и технологии изготовления зависят её свариваемость и поведение в зоне нагрева.
Почему сварка требует особого внимания
Во время сварки металл локально нагревается до высокой температуры. В зоне соединения меняется тепловое состояние материала, формируется сварной шов и зона термического влияния.
Качество соединения зависит сразу от нескольких факторов:
- пригодности конкретной арматуры к сварке;
- типа предполагаемого соединения;
- состояния поверхности металла;
- технологического режима;
- квалификации исполнителя;
- возможности контроля готового соединения.
По этой причине нельзя считать сварку просто способом «прихватить» два стержня, чтобы они держались вместе.
Монтажная фиксация каркаса и расчётное соединение, передающее усилия, выполняют разные функции.
Чем опасна случайная сварка
Не предусмотренное конструкцией сваривание может изменить свойства арматуры в локальной зоне. Внешне соединение при этом иногда выглядит прочным, хотя его фактическая работа не соответствует ожидаемой.
Отдельная проблема возникает при попытке сварить неизвестную арматуру в существующем здании. Без сведений о классе и характеристиках материала невозможно надёжно оценить пригодность такого решения.
Чем отличаются нахлёст, муфта и сварка
Все три способа предназначены для объединения отдельных участков арматуры, но работают по-разному.
Нахлёст
Передача усилий происходит через сцепление арматуры с бетоном. Решение увеличивает количество стержней в зоне соединения и требует достаточного пространства внутри каркаса.
Муфтовое соединение
Усилие передаётся через механический соединитель. Такой узел может быть более компактным, но требует соответствующей арматуры, деталей и технологии выполнения.
Сварное соединение
Нагрузка передаётся через сварной металлический узел. Возможность его применения напрямую связана со свойствами арматурной стали и характеристиками самого соединения.
Нельзя выделить один способ как безусловно лучший. Каждый решает задачу соединения по-своему и имеет собственные ограничения.
Почему место соединения имеет большое значение
Наращивание арматуры меняет локальную структуру каркаса. Даже при качественном соединении этот участок отличается от непрерывного стержня.
Расположение соединений влияет на:
- распределение усилий в арматуре;
- плотность каркаса;
- условия бетонирования;
- совместную работу продольного и поперечного армирования;
- возможность осмотра и контроля соединения.
Особенно нежелательно воспринимать места наращивания как произвольные точки, которые можно выбирать исключительно по длине имеющихся стержней.
В проектной конструкции расположение соединений связано с тем, как работает весь железобетонный элемент.
Почему соединения не стоит концентрировать в одном участке
Если большое количество стержней соединяется в одной небольшой зоне, свойства каркаса там заметно меняются.
При нахлёстах возрастает количество металла. При механических соединениях появляется группа муфт. При сварке формируется концентрация сварных узлов.
Это может осложнить размещение поперечной арматуры, бетонирование и контроль качества.
Распределение соединений по конструкции позволяет избежать чрезмерной концентрации особенностей одного типа в ограниченной зоне, однако конкретное расположение должно определяться конструктивным решением.
Что важно учитывать при плотном арматурном каркасе
Чем больше арматуры находится в небольшом объёме бетона, тем важнее свободное пространство между элементами.
Бетонная смесь должна окружить стержни и заполнить пространство внутри каркаса. Если арматура расположена слишком плотно, появляется риск образования пустот и участков недостаточного уплотнения.
Наращивание внахлёст особенно заметно влияет на плотность армирования, поскольку на участке соединения количество продольных стержней увеличивается.
Муфтовое соединение иногда позволяет уменьшить эту проблему, но само по себе не устраняет необходимость учитывать расстояния между другими элементами каркаса.
Роль поперечной арматуры
Продольные стержни не работают изолированно. В колоннах, балках, стенах и других элементах они взаимодействуют с поперечным армированием.
Хомуты, поперечные стержни и другие элементы помогают формировать пространственный каркас и участвуют в работе железобетона.
Место наращивания продольной арматуры не должно рассматриваться отдельно от окружающего армирования. Изменение количества стержней, появление муфт или сварных узлов может влиять на компоновку всей зоны.
Что часто ошибочно считают достаточным
При самостоятельной оценке арматурных соединений встречаются подходы, которые не отражают реальную работу конструкции.
«Главное, чтобы стержни были крепко связаны проволокой»
Вязальная проволока в обычном арматурном каркасе прежде всего удерживает стержни в нужном положении до и во время бетонирования. Она не превращает два коротких стержня в единый расчётный стержень сама по себе.
Если применяется нахлёст, передача усилий обеспечивается совместной работой арматуры и бетона, а не прочностью вязальной проволоки.
«Чем длиннее нахлёст, тем надёжнее»
Избыточное количество арматуры не всегда улучшает конструкцию. Слишком плотный каркас может ухудшать условия бетонирования.
Качество соединения определяется не одним геометрическим параметром, а всей системой условий.
«Сварка всегда прочнее»
Сам факт наличия сварного шва ничего не говорит о пригодности соединения для конкретной арматуры.
Некорректная сварка способна создать слабую или хрупкую зону вместо усиления.
«Муфта решает проблему в любом месте»
Муфта является элементом конкретной системы соединения. Её характеристики и способ установки должны соответствовать арматуре и конструктивной задаче.
Случайный соединительный элемент неизвестного происхождения нельзя оценивать только по его внешнему виду.
Наращивание уже установленной арматуры
Отдельного внимания требуют ситуации, когда необходимость соединить стержни обнаруживается уже во время строительства.
Причины бывают разными: изменение последовательности работ, недостаточная длина выпущенной арматуры, повреждение стержня, несовпадение фактического каркаса с ожидаемым или необходимость продолжить конструкцию.
Такую ситуацию нельзя автоматически считать обычным продолжением монтажа. Важна причина, по которой исходная арматура оказалась недостаточной.
Специалисту обычно требуется оценить:
- какую функцию выполняют конкретные стержни;
- где находится предполагаемое место соединения;
- какие усилия воспринимает эта зона;
- известны ли характеристики установленной арматуры;
- позволяет ли компоновка каркаса применить выбранный тип соединения;
- не возникнут ли проблемы с последующим бетонированием;
- можно ли проверить качество выполненного узла.
При работе с существующим железобетоном добавляется состояние самой конструкции. Видимый стержень может быть частью более сложной системы армирования, которую нельзя определить по открытому участку металла.
Соединение вертикальной и горизонтальной арматуры
Положение стержней само по себе не определяет допустимый способ наращивания, но влияет на монтажные условия.
В вертикальных элементах важны стабильность пространственного каркаса, размещение поперечной арматуры и возможность сохранить положение стержней во время последующих работ.
В горизонтальных элементах большое значение имеет плотность верхних и нижних зон армирования, наличие пересекающихся стержней и возможность полноценно заполнить пространство бетоном.
Одно и то же внешне похожее соединение может находиться в совершенно разных условиях работы.
Как оценивают качество готового соединения
Критерии зависят от типа соединения.
Для нахлёста важна не только взаимная длина расположения стержней. Оценивается положение арматуры, окружающее армирование, состояние каркаса и условия, в которых соединение будет работать после бетонирования.
Для механических соединений имеет значение правильность установки соединительных элементов, состояние стержней и соответствие применённой системы предусмотренному решению.
Для сварных соединений необходима оценка самого сварного узла и пригодности материалов к выбранному способу сваривания.
Внешний осмотр полезен, но не заменяет понимания конструкции.
Какие признаки требуют дополнительной проверки
Поводом для внимательной оценки арматурного узла могут быть:
- большое количество соединений, сосредоточенных в одном месте;
- заметное смещение продольных стержней;
- сильно перегруженная арматурой зона;
- неизвестный тип механических соединителей;
- сварка на арматуре с неизвестными характеристиками;
- повреждения или заметная деформация стержней;
- следы значительной коррозии;
- невозможность нормально разместить бетон вокруг соединения;
- отличие фактического каркаса от проектного решения.
Наличие такого признака не означает автоматически, что конструкция непригодна. Оно показывает, что оценивать соединение только визуально недостаточно.
Почему нельзя рассматривать арматуру отдельно от бетона
Железобетон работает как единый материал. Арматура воспринимает одни виды усилий, бетон — другие, а их совместная работа обеспечивается сцеплением и правильным расположением элементов.
Особенно ярко это проявляется при нахлёсточном соединении. Без окружающего бетона два расположенных рядом стержня не образуют полноценную замену непрерывной арматуре.
Даже для муфтовых и сварных соединений свойства железобетонного элемента зависят не только от прочности металлического узла. Имеют значение положение соединения, защитный слой, поперечное армирование и качество бетонирования.
Что стоит уточнить до выбора способа соединения
Когда наращивание затрагивает несущую конструкцию, полезнее оценивать не отдельный способ, а весь узел.
Имеет смысл установить:
- какой элемент армируется и какую функцию он выполняет;
- почему возникла необходимость наращивания;
- какие характеристики имеет арматура;
- предусмотрены ли соединения проектом;
- насколько плотным станет каркас после их устройства;
- возможно ли качественно забетонировать эту зону;
- требуется ли специальная система механического соединения;
- допустимо ли сваривание используемой арматуры;
- каким способом можно проконтролировать готовое соединение.
Такие вопросы позволяют отличить обычное конструктивное соединение от попытки исправить проблему, для которой требуется отдельное техническое решение.
Типичные ошибки при выборе способа наращивания
Одна из распространённых ошибок — выбирать соединение только по простоте выполнения. Нахлёст кажется наиболее доступным, сварка — быстрым, муфта — универсальной. На практике пригодность каждого способа определяется условиями конструкции.
Не менее рискованно рассматривать наращивание исключительно как способ увеличить физическую длину стержня. В железобетоне важна не длина металлического элемента сама по себе, а способность соединённой арматуры воспринимать и передавать предусмотренные усилия.
Проблемы также возникают при попытке исправить недостаточную длину уже установленной арматуры без выяснения её назначения. Одинаково выглядящие стержни могут находиться в разных участках конструкции и выполнять разные функции.
Ещё одна ошибка — оценивать качество исключительно после сборки каркаса. Некоторые недостатки становятся заметны лишь при попытке разместить поперечную арматуру или бетонную смесь.
Когда выбор способа особенно важен
Чем ответственнее железобетонный элемент и чем выше концентрация усилий, тем меньше оснований принимать решение только по удобству монтажа.
Повышенного внимания требуют участки:
- с плотным продольным армированием;
- с большим количеством поперечных стержней;
- с ограниченным пространством внутри каркаса;
- с неизвестными характеристиками существующей арматуры;
- где предполагается большое количество соединений;
- где изменение армирования произошло уже после начала строительства.
В таких ситуациях способ соединения становится частью общей оценки конструкции, а не отдельной монтажной операцией.
Что в итоге определяет надёжность наращивания
Надёжное соединение арматуры — это не просто два стержня, механически удерживаемые рядом. Оно должно обеспечивать предусмотренную передачу усилий и сохранять нормальную работу железобетонного элемента.
Нахлёст использует сцепление арматуры с бетоном и требует достаточного пространства в каркасе. Механические муфты обеспечивают непосредственную связь стержней и позволяют получить более компактный узел, но требуют соответствующей системы соединения. Сварка создаёт металлическое соединение, однако её применение зависит от свойств арматуры и технологии выполнения.
При оценке наращивания важны не только сами стержни, но и их положение, окружающее армирование, условия бетонирования и место соединения в конструкции. Именно совокупность этих факторов определяет, будет ли отдельный узел работать как часть единой железобетонной системы.
