Мягкая черепица образует сплошное кровельное покрытие, под которым находится целая система конструктивных слоёв: основание, подкладочные материалы, теплоизоляция, пароизоляция и элементы стропильной системы. Надёжность такой крыши зависит не только от качества наружного покрытия. Большое значение имеет движение воздуха в подкровельном пространстве, поскольку именно оно помогает удалять избыточную влагу и поддерживать более стабильный режим работы конструкции.
Одним из элементов, участвующих в организации воздухообмена, может быть вентиляционный конёк. Он располагается в верхней части скатной крыши и используется как зона выхода воздуха из подкровельного пространства. Снаружи этот узел практически не нарушает привычный вид кровли: после оформления коньковой части он воспринимается как обычное завершение скатов.
При этом вентиляционный конёк нельзя рассматривать как отдельное приспособление, способное самостоятельно решить все вопросы с влажностью под кровлей. Его работа зависит от всей системы воздухообмена, устройства кровельного пирога, геометрии крыши и состояния других элементов.

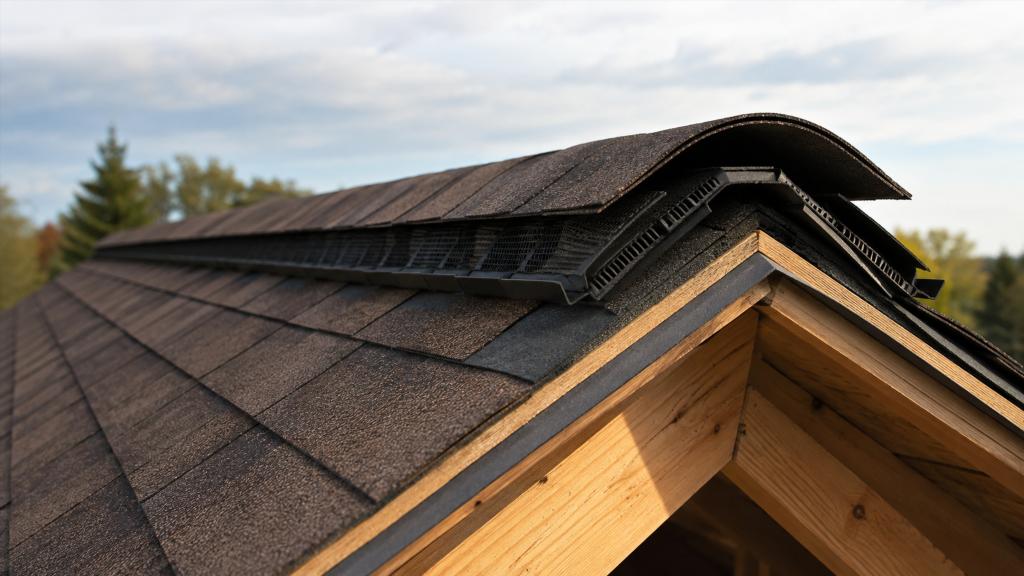

Что представляет собой вентиляционный конёк
Конёк — это верхняя горизонтальная линия, в которой сходятся два противоположных ската крыши. На кровле из мягкой черепицы эта зона закрывается специальными элементами покрытия, защищающими верхнюю часть крыши от осадков и придающими ей законченный вид.
Вентилируемый вариант отличается тем, что под наружным коньковым покрытием предусматривается пространство для выхода воздуха. Сам узел одновременно выполняет две разные задачи: закрывает верхнюю часть кровли от внешней влаги и обеспечивает сообщение вентиляционного пространства с наружным воздухом.
Конструкция такого узла предусматривает защиту от прямого проникновения дождя, снега, мусора и насекомых. Воздух при этом сохраняет возможность выходить через предусмотренные каналы.
Внешне качественно оформленная вентиляционная зона обычно не выглядит как крупное техническое устройство. Основная часть конструкции скрыта под коньковой отделкой.
Зачем кровле нужен воздухообмен
Влага может появляться внутри кровельной конструкции даже при отсутствии протечки. Источником становится водяной пар, который образуется в жилых помещениях во время приготовления пищи, уборки, принятия душа, сушки вещей и обычного пребывания людей.
Часть влаги удерживает пароизоляционный слой, однако состояние конструкции зависит от множества факторов. В отдельных участках кровельного пирога может сохраняться повышенная влажность. Дополнительное влияние оказывают перепады температуры между помещением, кровельной конструкцией и наружным воздухом.
Если влажный воздух достигает более холодной зоны, возможно образование конденсата. Регулярное увлажнение неблагоприятно для деревянных элементов, утеплителя и основания кровельного покрытия.
Организованный воздухообмен помогает уменьшать вероятность длительного накопления влаги. Он не заменяет пароизоляцию, гидроизоляционные материалы или правильное устройство утеплённой кровли, а работает вместе с ними.
Как работает вентиляционный конёк
Работа подкровельной вентиляции основана на движении воздуха от нижней части скатов к верхней.
Более холодный наружный воздух поступает в вентиляционное пространство через предусмотренные зоны притока. Постепенно перемещаясь вверх по скату, он проходит вдоль конструкции крыши и выходит около коньковой линии.
Такое движение поддерживается разницей температур и давления. Нагретый воздух имеет тенденцию подниматься, поэтому верхняя часть скатной крыши подходит для организации вытяжной зоны.
Рабочая схема в общем виде включает:
- поступление воздуха в нижней части кровли;
- свободный вентиляционный канал вдоль ската;
- перемещение воздушного потока вверх;
- выход воздуха через верхнюю вентиляционную зону.
Если один из этих участков оказывается перекрыт, эффективность всей системы может заметно снижаться.
Почему одного выхода воздуха недостаточно
Иногда вентиляционный конёк воспринимают как своеобразный клапан, который достаточно установить в верхней части крыши. Такое представление упрощает реальный принцип работы.
Для устойчивого движения воздуха необходим не только выход, но и приток. Если свежий воздух не может поступать в нижнюю часть вентиляционного пространства, интенсивный обмен не возникает.
Имеет значение и непрерывность пути. Утеплитель, элементы каркаса, неправильно расположенные материалы или другие препятствия могут ограничивать движение воздуха внутри ската.
По этой причине вентиляционный конёк имеет смысл рассматривать как верхнюю часть системы, а не как самостоятельное средство вентиляции.
Связь конька с конструкцией мягкой кровли
Мягкая черепица обычно укладывается на сплошное основание. Такая технология существенно отличается от кровель, где между отдельными элементами покрытия имеются выраженные открытые промежутки.
Сплошная поверхность хорошо защищает конструкцию от атмосферных воздействий, но воздухообмен должен происходить не сквозь само покрытие, а в специально предусмотренном пространстве под основанием или другими слоями кровельной системы.
Это делает качество проектирования вентиляционного пути особенно важным.
Вентиляционный конёк располагается на самом верху этого пути. Его положение соответствует естественному направлению движения нагретого воздуха, благодаря чему верхняя зона может работать как протяжённый выпускной участок.
Какие функции выполняет коньковая вентиляция
Главная задача связана с удалением воздуха из подкровельного пространства. На практике с этим связано несколько эффектов.
Отвод избыточной влаги
Воздушный поток способствует удалению водяного пара, попавшего в вентиляционную зону. Это снижает вероятность того, что влажность будет долго сохраняться около деревянных элементов или основания кровли.
Особенно важен сам факт постоянного воздухообмена. Кратковременное появление влаги и её длительное накопление оказывают на конструкцию разное воздействие.
Снижение риска конденсационного увлажнения
Конденсат образуется при определённом сочетании температуры и влажности. Вентиляция не отменяет физических условий его появления, но помогает быстрее удалять влагу и уменьшать продолжительность её воздействия.
Стабильность кровельной конструкции зависит не от одного узла, а от совместной работы пароизоляции, утепления, вентиляционных промежутков и наружного покрытия.
Более равномерный температурный режим
Воздухообмен влияет и на температуру под кровлей. Летом наружное покрытие может сильно нагреваться под солнечными лучами. Движущийся воздух частично отводит тепло из вентиляционного пространства.
Нельзя считать коньковую вентиляцию полноценным способом охлаждения дома. Её назначение связано прежде всего с режимом самой кровельной конструкции.
Чем вентиляционный конёк отличается от обычного
Обычная коньковая зона предназначена главным образом для защиты линии соединения скатов. Она закрывает верхний участок кровли и формирует аккуратный переход между поверхностями.
Вентиляционный вариант дополнительно рассчитан на прохождение воздуха.
Разница скрывается преимущественно внутри конструкции. Наружная отделка может выглядеть очень похоже, особенно когда поверх вентиляционного элемента используется тот же тип конькового покрытия, что и на остальной кровле.
Для владельца дома главное различие связано не с внешностью, а с функциональностью:
- обычный конёк закрывает верхнюю часть крыши;
- вентиляционный конёк одновременно закрывает её и участвует в воздухообмене;
- эффективность вентиляционного варианта зависит от наличия рабочего воздушного пути под скатами.
Преимущества протяжённой коньковой вентиляции
Расположение вытяжной зоны вдоль значительной части верхней линии крыши позволяет распределять выход воздуха по длине конька.
Это отличает такую схему от отдельных точечных выходов, расположенных только в нескольких местах.
Равномерность работы
Протяжённая вытяжная зона может обслуживать большую часть соответствующего подкровельного пространства. Воздуху не обязательно собираться возле одного небольшого выхода.
На простых двускатных крышах такая схема хорошо согласуется с геометрией скатов: воздух движется снизу вверх и достигает общей верхней линии.
Незаметность на крыше
После отделки коньковыми элементами вентиляционная конструкция не должна доминировать во внешнем облике дома.
Для мягкой черепицы это особенно удобно, поскольку верхнюю часть можно оформить в общей стилистике кровельного покрытия.
Отсутствие множества выступающих элементов
Точечные кровельные выходы заметно возвышаются над поверхностью скатов. Коньковый вариант расположен вдоль естественной линии крыши и обычно воспринимается как часть её формы.
Это может быть преимуществом для домов, где важен спокойный и цельный вид кровельной поверхности.
Ограничения вентиляционного конька
У такого решения есть условия, при которых его применение оказывается менее удобным или требует особенно внимательной оценки.
Не каждая геометрия крыши одинаково подходит
На простой двускатной крыше верхняя линия скатов выражена ясно. У сложных кровель могут присутствовать короткие коньки, вальмы, ендовы, отдельные объёмы, мансардные окна и другие элементы.
Разные участки подкровельного пространства способны иметь неодинаковые условия движения воздуха. Один протяжённый конёк не всегда связан со всеми зонами одинаково.
Конёк не исправляет недостатки кровельного пирога
Если воздушный канал перекрыт, утеплитель расположен неправильно или пароизоляционный слой имеет серьёзные дефекты, сам верхний выход не устраняет причины проблемы.
Вентиляционный конёк работает с воздухом, который способен до него добраться.
Защита от осадков имеет большое значение
Верхняя часть крыши постоянно подвергается воздействию ветра, снега и дождя. Вентиляционный элемент должен одновременно пропускать воздух и препятствовать проникновению атмосферной влаги.
Эти требования кажутся противоположными, поэтому конструкция узла должна быть рассчитана именно на кровельное применение.
Почему важен приток в нижней части ската
Работу вентиляционного конька часто рассматривают отдельно от карнизной зоны, хотя между ними существует непосредственная связь.
Если верхняя часть выполняет функцию выхода, нижняя должна обеспечивать возможность поступления наружного воздуха.
При нормально организованном воздухообмене поток движется по скату, захватывая воздух из вентиляционного пространства и направляя его к коньковой линии.
Недостаточный приток может проявляться в снижении эффективности всей системы. Увеличение размера верхнего выхода само по себе не создаёт необходимого движения, если воздушному потоку неоткуда поступать.
Что может мешать движению воздуха
Даже при наличии конькового выхода вентиляция может работать хуже ожидаемого, если внутри кровельной конструкции отсутствует свободный канал.
К распространённым препятствиям относятся:
- перекрытие вентиляционного пространства теплоизоляционным материалом;
- локальные участки без сообщения с общей вентиляционной зоной;
- конструктивные элементы, мешающие движению потока;
- закрытые участки притока;
- загрязнение защитных элементов;
- нарушение целостности или геометрии самой коньковой зоны.
Такие обстоятельства требуют оценки всей конструкции, а не только внешнего состояния верхней части крыши.
Какие признаки могут указывать на проблемы с подкровельным воздухообменом
Состояние вентиляции нельзя достоверно определить только по одному внешнему признаку. Некоторые изменения всё же способны указывать на повышенную влажность или нарушение температурного режима внутри конструкции.
Насторожить могут устойчивые следы сырости, повторяющееся образование конденсата, изменение состояния деревянных элементов, запах влажных материалов, локальное ухудшение состояния утеплителя.
Причины подобных явлений бывают разными. Они могут быть связаны не только с вентиляцией, но и с протечками, пароизоляцией, утеплением или отдельными конструктивными дефектами.
Поэтому наличие конькового вентиляционного элемента ещё не означает, что именно он является причиной или решением любой проблемы с влажностью.
Роль коньковой черепицы
Верхняя линия мягкой кровли должна сохранять общий защитный слой покрытия. Для её оформления используются элементы, которые перекрывают коньковую область и формируют наружную поверхность узла.
Их задача отличается от функции внутренней вентиляционной части.
Коньковое покрытие защищает расположенную ниже конструкцию от прямого воздействия атмосферы и делает переход между скатами визуально завершённым. Вентиляционный элемент отвечает за организацию выхода воздуха.
В готовой конструкции эти части работают совместно, хотя выполняют разные функции.
Вентиляционный конёк и снег
Снеговая нагрузка создаёт для верхней части кровли особые условия. Снег способен задерживаться на скатах, переноситься ветром и попадать в небольшие открытые зоны.
Конструкция вентиляционного элемента должна учитывать возможность такого воздействия. Для этого применяются формы и защитные элементы, позволяющие сохранить воздухообмен и одновременно ограничить прямое попадание осадков.
Заметное скопление снега около конька само по себе не означает неисправность вентиляции. Состояние зависит от формы крыши, направления ветра, характера осадков и температурных условий.
Влияние внешнего загрязнения
Листья, мелкий мусор, пыль и другие загрязнения способны скапливаться в различных участках крыши. Для вентиляционной зоны важно сохранять возможность прохождения воздуха.
Защитная конструкция конькового элемента обычно препятствует прямому попаданию крупного мусора внутрь, однако состояние крыши со временем всё равно требует периодической оценки.
Особое внимание имеет смысл уделять кровлям, расположенным рядом с высокими деревьями, где количество растительных остатков значительно выше.
Когда коньковая вентиляция особенно уместна
Такой принцип хорошо сочетается со скатными кровлями, где имеется выраженное направление воздушного канала от нижней части к верхней.
К числу благоприятных особенностей относятся:
- наличие протяжённой коньковой линии;
- возможность организовать непрерывное вентиляционное пространство;
- наличие приточной зоны в нижней части скатов;
- отсутствие большого количества изолированных подкровельных участков;
- возможность защитить верхний выпускной участок без нарушения наружного покрытия.
На сложных крышах оценка системы становится более индивидуальной, поскольку разные скаты могут работать как отдельные вентиляционные зоны.
Типичные заблуждения о вентиляционном коньке
«Если есть вентиляционный конёк, влага под крышей невозможна»
Влага зависит от множества элементов кровельной конструкции. Коньковый выход лишь участвует в её удалении. Он не способен компенсировать протечки, серьёзные дефекты пароизоляции или другие нарушения.
«Чем больше отверстие, тем лучше вентиляция»
Эффективность воздухообмена определяется не только размером выходной зоны. Имеют значение приток, непрерывность воздушного канала, геометрия крыши и сопротивление движению воздуха.
Кроме того, верхняя часть кровли должна оставаться защищённой от атмосферных воздействий.
«Вентиляция нужна только летом»
Летний нагрев действительно заметен, однако влажностный режим имеет значение в течение всего года. В холодный период особенно актуальны перепады температуры между внутренним и наружным воздухом.
«Коньковая вентиляция заменяет пароизоляцию»
Эти элементы выполняют разные функции. Пароизоляционный слой ограничивает поступление водяного пара из помещения в конструкцию, а вентиляционное пространство помогает удалять влагу из соответствующей зоны кровли.
Что стоит оценить при осмотре существующей крыши
Без разборки конструкции можно обратить внимание на общие внешние признаки.
Коньковая линия должна выглядеть ровной и целостной, без заметных участков разрушения покрытия. Наружные элементы не должны быть очевидно деформированы или оторваны. Вентиляционная зона не должна быть полностью закрыта посторонними материалами или плотными загрязнениями.
Изнутри, если подкровельная часть доступна для осмотра, имеет значение состояние древесины, утеплителя и других видимых поверхностей.
Следы устойчивого увлажнения требуют отдельной оценки причины, поскольку источник проблемы может находиться далеко от места её проявления.
Что уточнять при выборе решения для кровли
Если проект предусматривает вентиляционный конёк, полезно заранее определить, как он связан с остальной системой крыши.
Стоит уточнить:
- каким образом организован приток воздуха;
- сохраняется ли непрерывное вентиляционное пространство вдоль скатов;
- как устроены участки около сложных кровельных элементов;
- совместим ли коньковый элемент с выбранным типом мягкого покрытия;
- как обеспечивается защита вентиляционной зоны от атмосферных осадков;
- какие участки кровли относятся к одной вентиляционной системе;
- не образуются ли закрытые полости, не связанные с общим воздушным каналом.
Такие вопросы помогают рассматривать кровельную вентиляцию как единую конструкцию, а не как набор независимых деталей.
Почему состояние конька влияет на долговечность кровли
Верхняя зона крыши находится под постоянным воздействием ветра, осадков, нагрева и охлаждения. Одновременно через неё может происходить выход воздуха из подкровельного пространства.
Нарушения в этой части способны влиять сразу на несколько функций: защиту от атмосферной влаги, целостность наружного покрытия и воздухообмен.
Однако долговечность мягкой кровли нельзя связывать только с состоянием конька. Она определяется качеством основания, устройством кровельного пирога, состоянием покрытия, водоотводом, вентиляцией и множеством конструктивных деталей.
Вентиляционный конёк занимает важное место среди этих элементов именно потому, что находится в конечной точке естественного пути воздушного потока.
Конёк как часть единой системы
Правильно воспринимать вентиляционный конёк не как отдельное отверстие в верхней части крыши, а как завершающий элемент воздушного канала.
Его эффективность начинается далеко от самой коньковой линии. Воздух должен попасть под кровлю в предусмотренной зоне, пройти вдоль ската и беспрепятственно достичь верхней части конструкции.
При таком подходе назначение каждого элемента становится яснее. Приточная зона обеспечивает поступление воздуха, вентиляционный промежуток создаёт путь его движения, а конёк служит местом выхода.
Мягкая черепица при этом остаётся наружным защитным покрытием, а вентиляционная система работает под ней, поддерживая более благоприятный влажностный и температурный режим кровельной конструкции.
Вентиляционный конёк особенно ценен не своей заметностью или сложностью, а возможностью использовать естественную геометрию скатной крыши. Расположение в самой высокой части позволяет организовать протяжённый выход воздуха без большого количества отдельных выступающих элементов. При наличии полноценного притока и свободного подкровельного канала такой узел становится важной частью системы, которая помогает защищать основание, утеплитель и деревянные конструкции от длительного воздействия избыточной влаги.
