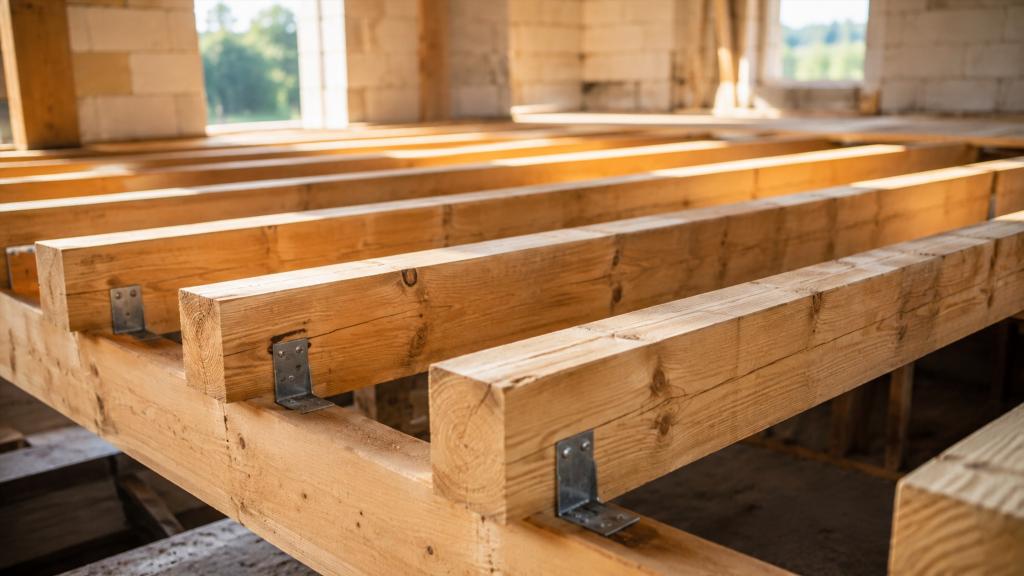

Перекрытие на деревянных балках остаётся распространённым решением в частных домах. Оно сравнительно лёгкое, хорошо сочетается с деревянными и каркасными конструкциями, позволяет разместить внутри пола тепло- и звукоизоляционные материалы. При этом надёжность такого перекрытия определяется не самим фактом использования бруса, а совокупностью его свойств, состояния древесины, условий эксплуатации и особенностей проекта.
Брус в перекрытии работает как несущий элемент. Он воспринимает собственный вес конструкции и нагрузки, возникающие при эксплуатации помещений. Если материал подобран без учёта его реального состояния, даже внешне массивная балка может оказаться менее стабильной, чем ожидается. Значение имеют влажность древесины, её сортность, направление волокон, наличие трещин и сучков, геометрическая стабильность и другие характеристики.
Что требуется от бруса в перекрытии
Балка перекрытия должна сохранять достаточную прочность и жёсткость на протяжении всего срока эксплуатации дома. Для древесины эти понятия связаны, но не полностью совпадают.
Прочность характеризует способность элемента воспринимать нагрузку без разрушения. Жёсткость связана с тем, насколько заметно балка деформируется под нагрузкой. Деревянный элемент может обладать достаточным запасом прочности, но при этом ощутимо прогибаться. В жилом помещении это способно проявляться вибрациями пола, ощущением его подвижности, появлением скрипов и проблемами с отделочными материалами.
При оценке бруса учитывают несколько групп характеристик:
- свойства самой древесины;
- фактическое состояние материала;
- форму и стабильность сечения;
- характер дефектов;
- условия, в которых будет работать перекрытие;
- особенности всей конструкции пола, а не только отдельных балок.
Рассматривать балку изолированно от перекрытия нельзя. На её работу влияют пролёт, расположение опор, распределение нагрузок и взаимодействие с другими элементами конструкции. Эти параметры относятся к проектированию и определяются для конкретного здания.
Влажность древесины и стабильность бруса
Влажность — одна из характеристик, которая заметно влияет на поведение деревянного бруса после строительства. Древесина изменяет свои размеры при высыхании и увлажнении. Особенно заметны изменения поперёк волокон.
Если в конструкцию попадает недостаточно стабилизированный материал, по мере высыхания могут появляться:
- дополнительные трещины;
- коробление;
- изменение геометрии сечения;
- ослабление некоторых соединений;
- локальные зазоры между элементами;
- скрипы в конструкции пола.
Само наличие усушечных трещин ещё не означает, что балка непригодна. Для массивной древесины образование трещин при высыхании характерно. Значение имеют их положение, глубина, направление и сочетание с другими дефектами.
Проблема высокой влажности состоит также в том, что длительно сырая древесина становится более уязвимой для биологического поражения. Особенно неблагоприятны места, где влага может задерживаться, а естественное высыхание затруднено.
Почему геометрия меняется после высыхания
Структура древесины неоднородна. Она усыхает в разных направлениях неодинаково, поэтому брус может не только уменьшаться в размере, но и деформироваться. Возможны изгиб, винтообразное коробление или отклонение отдельных граней.
Для отделочного материала небольшие изменения иногда почти незаметны. Для несущей балки они важнее, поскольку геометрия элемента влияет на его положение в конструкции и на работу сопряжённых деталей.
По этой причине при оценке материала обращают внимание не только на его внешний размер, но и на стабильность формы.
Сортность древесины и её значение
Два бруса одинакового сечения могут заметно различаться по свойствам. Причина заключается в естественной неоднородности дерева.
Волокна древесины образовывались в процессе роста ствола. Их направление может изменяться около сучков, повреждений и других естественных особенностей. Чем сильнее нарушена однородность волокон в нагруженной зоне, тем внимательнее требуется оценивать такой участок.
Сортность пиломатериала позволяет систематизировать качество древесины по характеру и количеству допустимых дефектов. Для несущих элементов значение имеет не декоративный вид поверхности, а то, как особенности материала способны повлиять на его работу.
Идеально чистый брус без единого сучка для обычного строительства не является обязательным условием. Гораздо важнее понимать характер дефектов и их расположение.
Сучки: когда естественная особенность становится важной
Сучок представляет собой часть ветви, заключённую в древесине ствола. Для деревянных пиломатериалов это нормальное природное образование.
Его влияние зависит от нескольких факторов:
- размера;
- расположения;
- состояния;
- количества соседних сучков;
- степени отклонения волокон около него.
Особенно внимательно оцениваются крупные дефекты, расположенные в нагруженных участках балки. Волокна вокруг сучка меняют направление, из-за чего свойства древесины локально отличаются от свойств ровного участка.
Выпадающий или разрушенный сучок также создаёт фактическое ослабление сечения. При большом количестве подобных зон материал требует более тщательной оценки.
Нельзя судить о пригодности балки только по принципу «есть сучки — материал плохой» или «сучки маленькие — проблем нет». Для несущей конструкции важна совокупность признаков.
Трещины в брусе
Трещины нередко воспринимаются как однозначный признак плохой древесины, хотя для массивного бруса ситуация сложнее.
При высыхании наружные и внутренние слои древесины изменяют размеры не одновременно. Возникающие напряжения могут приводить к раскрытию трещин вдоль волокон. Небольшая продольная усушечная трещина и глубокий дефект, заметно разделяющий часть сечения, имеют разное значение.
При осмотре обращают внимание на:
- направление трещины;
- её протяжённость;
- глубину;
- расположение относительно краёв;
- наличие нескольких пересекающихся дефектов;
- признаки биологического разрушения вокруг неё.
Необычно широкие, сквозные или сложные трещины требуют профессиональной оценки. По одной фотографии или только по ширине раскрытия невозможно надёжно определить несущую способность конкретного элемента.
Направление волокон древесины
Для несущего бруса желательно максимально спокойное и предсказуемое направление волокон. Значительный наклон волокон относительно продольной оси элемента изменяет его механические свойства.
Визуально такой материал иногда выглядит совершенно нормально. На строганой поверхности можно увидеть, что линии структуры древесины идут не вдоль балки, а заметно уходят к её краю.
Особенно большое значение имеют участки, где отклонение волокон сочетается с сучками, трещинами или повреждениями. Несколько умеренных особенностей, расположенных рядом, могут быть важнее одного отдельно взятого дефекта.
Порода древесины — не единственный критерий
При выборе материала часто основное внимание уделяют породе дерева. Она действительно влияет на плотность, механические свойства, склонность к растрескиванию и особенности обработки. Но одного названия породы недостаточно для оценки конкретного бруса.
Качественный пиломатериал распространённой хвойной породы может быть более предсказуемым, чем брус из формально более прочной древесины, если последний имеет серьёзные дефекты или неблагоприятное состояние.
На практике оценивают сочетание нескольких факторов:
- породу;
- качество конкретного пиломатериала;
- влажность;
- состояние волокон;
- дефекты;
- геометрию;
- условия будущей эксплуатации.
Такой подход лучше отражает реальную работу древесины, чем выбор только по названию материала.
Геометрия бруса
Несущая способность и жёсткость балки связаны с её геометрией. Однако для реального перекрытия недостаточно просто взять более массивный элемент.
Размеры балок должны рассматриваться совместно с пролётами, нагрузками, схемой опирания и другими параметрами здания. Именно поэтому универсальный размер бруса для перекрытия первого этажа без исходных данных корректно назвать нельзя.
Помимо проектного сечения, важна фактическая геометрия пиломатериала.
Следует обращать внимание на такие дефекты формы, как:
- изгиб по длине;
- винтообразное коробление;
- выраженная кривизна;
- значительное изменение сечения;
- повреждённые края;
- неодинаковая толщина отдельных участков.
Небольшие геометрические отклонения характерны для пиломатериалов. Их значение определяется масштабом и тем, как они влияют на положение балки и конструкцию перекрытия.
Что влияет на прогиб деревянной балки
Прогиб часто становится одним из наиболее заметных проявлений недостаточной жёсткости перекрытия. Пол может не выглядеть аварийным, но ощущаться слишком подвижным.
На характер прогиба влияют:
- геометрические характеристики балки;
- длина участка между опорами;
- свойства древесины;
- распределение нагрузки;
- расстояние и взаимодействие между соседними элементами;
- конструкция настила;
- состояние древесины;
- качество опирания.
Попытка оценивать прогиб только по толщине бруса способна дать ошибочное представление. Это задача, связанная со всей расчётной схемой перекрытия.
Почему прочности бывает недостаточно
Человек, выбирающий материал визуально, часто думает прежде всего о том, сломается ли балка. В обычной эксплуатации проблема может проявиться задолго до разрушения.
Чрезмерная подвижность перекрытия способна приводить к неприятным ощущениям при ходьбе и влиять на элементы отделки. Некоторые покрытия и перегородки чувствительны к деформациям основания.
Жёсткость перекрытия поэтому имеет самостоятельное значение и учитывается при проектировании наряду с прочностью.
Цельный и клеёный брус
Для балочных конструкций может использоваться как массивная древесина, так и инженерные деревянные материалы. Одним из вариантов является клеёный брус.
Цельный брус получают из массива дерева. Его свойства сильнее связаны с естественной структурой конкретного ствола. В материале могут присутствовать характерные для древесины сучки, трещины и неоднородность волокон.
Клеёный материал формируется из отдельных деревянных элементов, объединённых в единую конструкцию. При качественном производстве такой подход позволяет получить более стабильные характеристики и использовать древесину в конструкциях, где требуется высокая предсказуемость геометрии.
При этом слово «клеёный» само по себе не гарантирует качества. Для конструкционного применения важны происхождение материала, качество изготовления и его предназначение.
Сравнивать цельный и клеёный брус следует не только по стоимости или внешнему виду. Их различия связаны также со стабильностью формы, доступными вариантами сечения и особенностями проектирования.
Биологические повреждения древесины
Древесина должна быть не только достаточно прочной изначально, но и сохранять свои свойства после устройства перекрытия.
Опасность представляют условия, при которых материал долго остаётся влажным. В такой ситуации возможно развитие дереворазрушающих грибов и других биологических процессов.
Настораживающими признаками могут быть:
- размягчение древесины;
- необычное изменение структуры;
- локальное разрушение поверхности;
- выраженные следы поражения;
- сочетание сырости и повреждения материала.
Не каждое пятно на древесине означает потерю прочности. Поверхностное изменение цвета и глубокое разрушение структуры — разные явления. При сомнительных признаках важна оценка именно состояния древесины, а не только её цвета.
Почему условия эксплуатации так же важны, как качество бруса
Даже хороший пиломатериал способен потерять свойства при неблагоприятной эксплуатации.
Для деревянного перекрытия особенно нежелательны регулярное намокание и условия, при которых древесина не может высохнуть. Источником проблемы могут становиться протечки, конденсация влаги или дефекты соседних конструкций.
Большое значение имеет расположение перекрытия. Условия между двумя отапливаемыми этажами отличаются от ситуации, когда деревянная конструкция отделяет жилое помещение от холодной или влажной зоны.
Теплотехническое устройство такого узла рассматривается как часть конструкции здания. Ошибки в слоях пола и ограждающих конструкциях способны создавать неблагоприятный влажностный режим даже при качественном брусе.
Опирание балки и состояние древесины в опорной зоне
Места опирания относятся к важным участкам деревянной балки. Здесь нагрузка передаётся на другие конструкции здания.
Особое внимание требуется к состоянию древесины в этих зонах. Глубокие трещины, повреждение, увлажнение или разрушение материала рядом с опорой могут иметь иное значение, чем похожий поверхностный дефект на менее нагруженном участке.
Также важно различать качество самого бруса и качество конструктивного решения. Хороший материал не исправляет ошибочную схему опирания, так же как грамотно спроектированный узел не компенсирует сильно повреждённую древесину.
Почему внешний вид не показывает несущую способность полностью
Брус может выглядеть массивным и надёжным, однако визуального впечатления недостаточно для оценки конструкции.
Некоторые важные характеристики трудно определить обычным осмотром. Не всегда очевидны внутренняя структура материала, реальные механические свойства и влияние сочетания дефектов.
Обратная ситуация тоже встречается регулярно: поверхность с небольшими усушечными трещинами выглядит менее аккуратно, хотя сами по себе эти трещины не обязательно делают материал непригодным.
При выборе бруса для несущей конструкции полезнее оценивать объективные признаки материала, а не декоративность поверхности.
Типичные ошибки при оценке бруса для перекрытия
Некоторые упрощённые подходы регулярно приводят к неверным выводам.
Выбирать только самый толстый брус
Большое сечение воспринимается как гарантия надёжности, но перекрытие представляет собой систему. Нельзя заменить расчёт всей конструкции простым увеличением одного геометрического параметра.
Не учитывать влажность
Свежий и ровный пиломатериал после высыхания способен заметно изменить форму. Геометрическая стабильность имеет большое значение для перекрытия и последующей отделки пола.
Оценивать материал исключительно по количеству сучков
Сучки различаются по размеру, состоянию и расположению. Сам факт их наличия недостаточен для вывода о качестве несущего элемента.
Считать любую трещину браком
Для массивной древесины продольные усушечные трещины характерны. Важны особенности конкретного дефекта, а не только сам факт его появления.
Игнорировать коробление
Изогнутый или скрученный брус усложняет формирование ровной и стабильной конструкции. Значительные отклонения формы могут иметь значение даже при отсутствии крупных видимых дефектов древесины.
Рассматривать балку отдельно от здания
Одинаковый брус может работать совершенно по-разному при разных пролётах, нагрузках и схемах перекрытия. Конкретное решение определяется проектом.
Какие признаки материала полезно оценивать до его применения
Без выполнения конструктивного расчёта можно обратить внимание на общее качество пиломатериала. Такая оценка не заменяет проектирование, но помогает отличить аккуратный конструкционный материал от явно проблемного.
Полезно оценивать:
- общую прямолинейность бруса;
- выраженность коробления;
- состояние поверхности;
- характер крупных сучков;
- наличие глубоких и необычно расположенных трещин;
- признаки длительного увлажнения;
- возможное биологическое разрушение;
- равномерность сечения;
- направление волокон на заметных участках.
Для ответственного перекрытия одной визуальной оценки недостаточно, если возникают сомнения в качестве древесины или конструкция имеет сложные условия работы.
Какие вопросы стоит уточнить при проектировании перекрытия
Чтобы брус рассматривался как часть реальной конструкции, необходимо знать условия его работы. На этапе проектирования обычно имеют значение вопросы о том, какой пролёт требуется перекрыть, какие нагрузки будут действовать на пол, где находятся опоры, какие слои войдут в конструкцию и в каком влажностном режиме будет находиться древесина.
Полезно заранее уточнить:
- для каких помещений проектируется перекрытие;
- какие постоянные конструкции будут находиться выше;
- имеются ли участки с повышенной нагрузкой;
- как организовано опирание;
- какой тип деревянных балок предусмотрен проектом;
- какие требования предъявляются к жёсткости пола;
- как будет обеспечиваться нормальный влажностный режим древесины.
Эти сведения позволяют оценивать материал не абстрактно, а применительно к конкретной конструктивной схеме.
Брус следует оценивать как конструкционный материал
Для перекрытия первого этажа важен не просто ровный деревянный брус подходящего внешнего вида. Несущий элемент должен обладать предсказуемыми свойствами и соответствовать условиям, в которых он будет работать.
Наибольшее значение имеют качество и состояние древесины, влажность, геометрическая стабильность, характер сучков и трещин, направление волокон и отсутствие опасных повреждений. Не менее важна конструкция самого перекрытия: пролёты, нагрузки, опирание и общая жёсткость системы.
Такой подход позволяет избежать двух крайностей. Не приходится отбраковывать хороший материал из-за безобидной особенности древесины, но и внешне массивный брус не принимается автоматически за надёжный несущий элемент. Для перекрытия важна совокупность свойств, а окончательная пригодность конкретного бруса определяется вместе с параметрами проекта и условиями эксплуатации дома.
