Железобетонная балка воспринимает нагрузки от перекрытий, стен, кровли и других элементов здания и передаёт их на опоры. Со стороны она может выглядеть как сравнительно простой прямоугольный элемент, однако её работа зависит сразу от нескольких характеристик: геометрии, свойств бетона, расположения арматуры, длины пролёта, схемы опирания и характера нагрузок.
Расчёт железобетонной балки нельзя свести к подбору её высоты или количества арматуры по одному признаку. Конструкция должна сохранять прочность, не получать недопустимых деформаций и нормально работать в составе здания. Две внешне одинаковые балки могут находиться в совершенно разных условиях и требовать различных конструктивных решений.
Для владельца дома или человека, планирующего реконструкцию, полезнее не пытаться самостоятельно повторить инженерный расчёт, а понимать, какие исходные данные на него влияют, что именно проверяет конструктор и почему изменение одного элемента здания способно изменить требования к балке.
Что представляет собой работа железобетонной балки
Когда на балку действует нагрузка, она стремится прогнуться. При типичной схеме работы одна часть её сечения оказывается преимущественно сжатой, другая — растянутой.
Бетон хорошо воспринимает сжатие, но значительно хуже работает на растяжение. Стальная арматура компенсирует эту особенность материала и воспринимает растягивающие усилия. Совместная работа бетона и арматуры позволяет получить конструкцию, способную выдерживать нагрузки при сравнительно небольшой площади сечения.
При этом изгиб — не единственное воздействие. В различных участках балки возникают поперечные силы, а при определённых конструктивных схемах могут появляться и более сложные сочетания усилий.
Инженер оценивает не просто вопрос «сломается балка или нет». Рассматривается целый набор состояний, которые определяют пригодность конструкции к эксплуатации.
Какие исходные данные имеют значение
Качество расчёта напрямую зависит от исходной информации. Даже точные формулы не дают полезного результата, если неверно определены нагрузки, пролёт или условия опирания.
Обычно значение имеют:
- назначение помещения и перекрытия;
- геометрия балки;
- расстояние между опорами;
- расположение соседних конструкций;
- материалы перекрытия и стен;
- постоянные и временные нагрузки;
- характеристики бетона;
- характеристики арматуры;
- способ соединения балки с другими элементами здания;
- наличие проёмов, уступов или других конструктивных особенностей;
- условия эксплуатации.
Часть этих сведений можно получить из проекта здания, часть — после обследования существующих конструкций. При реконструкции исходные данные нередко оказываются сложнее, чем при проектировании нового дома, поскольку фактическая конструкция может отличаться от старых чертежей.
Почему пролёт сильно влияет на работу балки
Пролётом обычно называют расстояние между участками опирания конструкции. Его изменение заметно влияет на напряжённое состояние балки.
Увеличение пролёта при прочих равных означает, что элементу приходится перекрывать большее расстояние. При этом растут изгибающие воздействия и склонность конструкции к прогибу. Именно поэтому две балки с одинаковым сечением и одинаковым материалом могут вести себя совершенно по-разному, если отличаются условия их опирания.
При оценке существующего дома важно различать визуальную длину балки и её расчётную схему. То, что человек видит в помещении, не всегда полностью отражает характер работы конструкции. Балка может продолжаться за опору, соединяться с другими элементами или работать как часть более сложной системы.
Почему нельзя оценивать балку только по длине
Один и тот же пролёт ещё не говорит о необходимой несущей способности. Имеет значение, что именно находится над балкой.
Она может воспринимать относительно лёгкое перекрытие или дополнительно нести стену, участок кровли, другую балку либо несколько конструкций одновременно. Характер распределения нагрузки тоже имеет значение.
Из-за этого утверждение вроде «для такого пролёта достаточно балки определённого размера» без дополнительных данных не является полноценным инженерным решением.
Какие нагрузки действуют на железобетонную балку
Нагрузки удобно разделять по происхождению и характеру действия.
Постоянные нагрузки
К ним относится вес конструкций, который сохраняется в течение длительного времени. Это может быть собственная масса балки, перекрытия, стяжки, перегородок и постоянных слоёв отделки.
Собственный вес самого железобетонного элемента тоже является частью общей нагрузки. Увеличение сечения способно повысить возможности балки, но одновременно делает её тяжелее. Конструкция рассматривается как единая система, а не как отдельная деталь.
Временные нагрузки
К этой группе относятся воздействия, которые меняются во время эксплуатации: люди, мебель, оборудование и другие перемещаемые предметы.
Назначение помещения имеет большое значение. Нагрузочный режим жилой комнаты отличается от условий в помещении с тяжёлым оборудованием или складированием материалов.
Сосредоточенные и распределённые воздействия
Нагрузка может относительно равномерно распределяться по длине балки либо передаваться на ограниченный участок.
Например, опирающаяся на балку другая конструкция способна создавать локальное воздействие, которое нельзя корректно представить как равномерную нагрузку без соответствующей инженерной оценки.
Поэтому информация только об общей массе конструкций недостаточна. Нужно понимать ещё и то, где эта нагрузка прикладывается.
Почему геометрия балки так важна
На работу железобетонной балки влияют её ширина, высота и форма сечения. Особенно существенным для сопротивления изгибу оказывается положение растянутой арматуры относительно сжатой части бетона.
Изменение высоты элемента способно заметно менять его жёсткость и сопротивление изгибу. Однако отсюда не следует, что увеличение размеров автоматически решает любую конструктивную задачу.
Большая балка:
- имеет больший собственный вес;
- сильнее нагружает опоры;
- занимает больше пространства;
- может потребовать изменения сопряжений с другими конструкциями;
- не устраняет ошибки в армировании или опирании.
Геометрия рассматривается вместе с материалами, армированием и расчётной схемой.
Роль бетона в работе конструкции
Бетон образует основную массу балки и воспринимает значительную часть сжимающих усилий. На расчёт влияют его прочностные и деформационные характеристики.
У существующей конструкции большое значение имеет не только то, какой бетон предполагался проектом, но и его фактическое состояние. За годы эксплуатации могут появиться трещины, локальные повреждения, следы увлажнения или коррозионные процессы в зоне арматуры.
Внешне массивная балка ещё не обязательно находится в хорошем состоянии. Для оценки существующего элемента специалисту может потребоваться обследование, поскольку исходные характеристики материала не всегда можно достоверно определить визуально.
Почему качество бетона не заменяет правильное армирование
Более прочный бетон не превращает балку в универсальный элемент. Изгибаемая железобетонная конструкция работает за счёт взаимодействия бетона и арматуры.
Если расположение арматуры не соответствует характеру усилий или есть проблемы с её анкеровкой и защитой, увеличение прочности бетона само по себе не устраняет конструктивные недостатки.

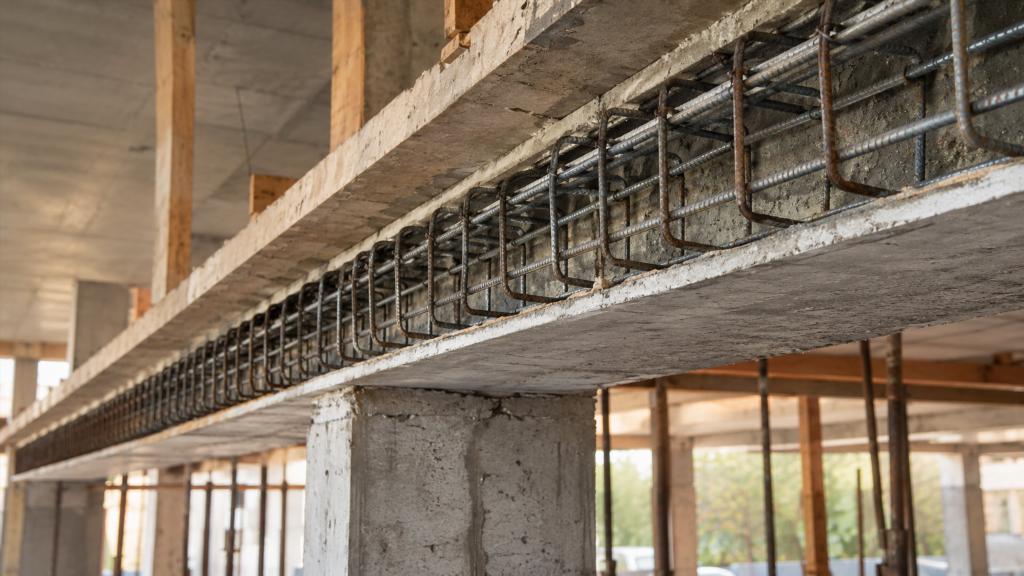

Какую роль играет арматура
Рабочая арматура располагается там, где возникает необходимость воспринимать растягивающие усилия. Её положение, площадь, свойства и связь с бетоном существенно влияют на работу элемента.
В конструкции могут присутствовать продольные стержни, поперечное армирование и дополнительные элементы, выполняющие разные функции.
Армирование необходимо рассматривать не как набор металлических стержней внутри бетона, а как систему.
Для оценки имеют значение:
- расположение рабочей арматуры;
- её состояние;
- взаимодействие с бетоном;
- особенности участков около опор;
- поперечное армирование;
- непрерывность работы конструкции.
По этой причине количество видимых или обнаруженных стержней само по себе мало говорит о реальной несущей способности балки.
Почему отдельно проверяют участки возле опор
Возле опор характер усилий отличается от центральной части пролёта. Здесь существенную роль могут играть поперечные силы.
Некоторые виды повреждений в этой области имеют иной характер, чем обычные трещины от изгиба в середине пролёта. Расположение поперечного армирования и конструкция опорных участков учитываются отдельно.
Такое различие показывает, почему оценка балки только по её середине неполна. Один участок может нормально воспринимать изгиб, тогда как ограничения будут определяться другой зоной элемента.
Несущая способность — не единственный критерий
Даже если балка не достигает состояния разрушения, она должна оставаться пригодной для эксплуатации.
Слишком большие деформации способны создавать проблемы раньше, чем будет исчерпана предельная прочность.
Прогиб
Под нагрузкой балка деформируется. Небольшая деформация является нормальной частью работы конструкции, но её величина должна оставаться в допустимых для конкретной системы пределах.
Чрезмерный прогиб может приводить к повреждению отделки, перегородок и примыкающих элементов.
На склонность к прогибу влияют:
- пролёт;
- геометрия сечения;
- уровень нагрузки;
- свойства бетона;
- армирование;
- длительность действия нагрузки;
- работа связанных с балкой конструкций.
Поэтому балка, обладающая достаточным запасом прочности, не обязательно удовлетворяет всем требованиям по деформациям.
Трещины
Появление трещин в железобетоне не всегда означает аварийное состояние. В растянутой зоне образование ограниченных трещин связано с самим принципом работы железобетона.
Значение имеют их характер, расположение, раскрытие, динамика и причина появления.
Тревогу вызывают не просто видимые линии на поверхности, а признаки, которые могут указывать на изменение работы конструкции: быстрое развитие повреждений, необычная конфигурация трещин, сочетание их с заметными деформациями или разрушением защитного слоя бетона.
Оценка таких признаков требует понимания расчётной схемы и фактического состояния конструкции.
Почему условия опирания меняют результат расчёта
Балка может опираться на стены, колонны, другие балки или быть частью монолитной системы. Характер соединения определяет, как возникают и распределяются внутренние усилия.
Условно можно представить две ситуации. В одной балка свободнее поворачивается возле опор, в другой её концы связаны с соседними конструкциями значительно жёстче. Распределение изгибающих воздействий в этих случаях будет различаться.
Для монолитных зданий особенно важно учитывать совместную работу элементов. Балка может быть связана с плитой перекрытия, колоннами и другими частями каркаса. Рассматривать её отдельно от всей системы допустимо не всегда.
Как на балку влияет перекрытие
В монолитном строительстве балка и примыкающая плита способны работать совместно. Форма эффективного сечения в такой системе отличается от простой отдельно стоящей прямоугольной балки.
Степень совместной работы зависит от конструкции соединения, геометрии и характера нагрузки. Это ещё одна причина, по которой внешний размер видимой части элемента не даёт полной информации о его возможностях.
При реконструкции изменение плиты или создание крупных проёмов рядом с балкой может повлиять на её работу даже без непосредственного вмешательства в саму балку.
Почему изменение планировки может менять нагрузки
Владельцы домов нередко рассматривают перенос перегородок, устройство новых проёмов, замену перекрытия или установку тяжёлого оборудования как локальные работы.
Для несущих конструкций такие изменения могут быть связаны между собой.
Например, новый элемент способен передать нагрузку туда, где ранее она отсутствовала. Удаление части конструкции может изменить путь передачи усилий. Замена лёгких слоёв пола на более тяжёлые увеличивает постоянную нагрузку.
Поэтому оценивать балку необходимо с учётом того, что находится вокруг неё и какие изменения планируются в здании.
Чем отличается расчёт новой балки от оценки существующей
При проектировании нового здания инженер заранее знает или назначает основные характеристики конструкции. Можно выбрать геометрию, материалы, расположение арматуры и схему сопряжений.
С существующим зданием ситуация сложнее. Необходимо определить, насколько фактическое состояние соответствует исходным данным.
Проблемой могут стать:
- отсутствие проектной документации;
- неизвестное армирование;
- изменения здания после строительства;
- повреждения бетона;
- коррозия арматуры;
- ранее выполненные проёмы и перепланировки;
- дополнительные нагрузки, которых не было в исходном проекте.
Поэтому проверка старой балки нередко включает не только расчётную часть, но и обследование.
Какие признаки могут потребовать внимания специалиста
Самостоятельно устанавливать причину повреждений несущей конструкции по внешнему виду рискованно, однако есть признаки, при которых инженерная оценка особенно важна.
К ним относятся:
- заметное увеличение прогиба;
- новые трещины или развитие существующих;
- разрушение и отслаивание бетона;
- открытая или корродирующая арматура;
- повреждения возле опор;
- следы длительного увлажнения;
- изменение нагрузки на перекрытие;
- устройство проёмов рядом с несущими элементами;
- сомнения в соответствии фактической конструкции проекту.
Один такой признак ещё не определяет причину проблемы. Его значение зависит от расположения и характера работы всей конструкции.
Почему нельзя судить о надёжности только по отсутствию трещин
Визуально целая поверхность не является доказательством достаточной несущей способности. Некоторые ограничения не проявляются заметными внешними признаками до значительного изменения состояния.
Кроме того, отделочные материалы могут скрывать поверхность железобетона.
Обратное утверждение также неверно: наличие любой трещины не означает неизбежного разрушения. Важно установить её происхождение и сопоставить с расчётной схемой.
Надёжность оценивается по совокупности данных, а не по одному внешнему признаку.
Какие ошибки часто возникают при бытовой оценке балки
Одна из распространённых ошибок — сравнение со знакомой конструкцией: если в другом доме балка такого же размера работает нормально, предполагается, что аналогичный элемент подойдёт и здесь.
Такой подход не учитывает пролёт, нагрузку, армирование, бетон и условия опирания.
Ещё одна ошибка — оценивать возможности балки только по её ширине и высоте. Геометрия важна, но без сведений об армировании и материалах она не даёт полной картины.
Проблематичен и обратный подход, когда внимание сосредотачивается исключительно на арматуре. Большое количество стали не компенсирует автоматически неподходящую геометрию, дефекты бетона или неправильную работу опорных участков.
К неверным представлениям также относятся:
- идея о том, что массивная балка обязательно имеет большой запас прочности;
- попытка определить допустимую нагрузку только по внешнему размеру;
- игнорирование собственного веса конструкций;
- недооценка тяжёлых стяжек и перегородок;
- рассмотрение балки отдельно от плиты, стен и колонн;
- оценка состояния только по видимым трещинам.
Какие данные полезно подготовить для конструктора
Чем точнее исходные сведения, тем легче специалисту понять реальную схему здания.
Для обсуждения конструкции могут оказаться полезными проектные чертежи, планы помещений, сведения о выполненных реконструкциях и информация о предполагаемых изменениях.
При существующей балке важны также данные о её фактических размерах и доступность конструкции для обследования.
Полезно заранее обозначить:
- что находится над балкой;
- на какие элементы она опирается;
- выполнялись ли рядом проёмы;
- менялась ли планировка;
- планируется ли увеличение нагрузки;
- есть ли видимые повреждения;
- сохранилась ли проектная документация.
Эти сведения не заменяют обследования и расчёта, но помогают правильно определить задачу.
Что проверяет специалист при расчётной оценке
Инженерный анализ железобетонной балки включает несколько взаимосвязанных вопросов.
Необходимо установить расчётную схему, определить действующие нагрузки и понять, какие усилия возникают в разных участках элемента. Затем оценивается способность сечения воспринимать эти воздействия.
Отдельное внимание уделяется эксплуатационным характеристикам: деформациям, трещинообразованию и работе сопряжённых элементов.
Для существующей конструкции к этому добавляется вопрос фактического состояния материалов.
В результате оценивается не абстрактная «прочность бетона», а пригодность конкретной конструктивной системы при заданных условиях.
Почему небольшое изменение может иметь большое значение
В несущей системе здания элементы взаимодействуют друг с другом. Изменение нагрузки в одном месте способно повлиять на балки, стены, колонны и фундамент.
Особенно внимательно следует относиться к решениям, которые меняют путь передачи нагрузки.
К ним относятся устройство крупных проёмов, удаление опорных элементов, установка тяжёлых конструкций и изменение назначения помещений.
Сам размер вмешательства не всегда соответствует масштабу его влияния. Небольшой по площади проём может оказаться расположен в важной зоне работы конструкции, тогда как значительная отделочная переделка может практически не менять несущую схему.
Расчёт и запас прочности
Конструкцию не проектируют так, чтобы при обычной эксплуатации она работала непосредственно на границе разрушения. Инженерная оценка учитывает различные сочетания воздействий, свойства материалов и особенности их работы.
При этом выражение «есть запас» не следует понимать как разрешение произвольно увеличивать нагрузку.
Запас является частью общей системы обеспечения надёжности. Он не предназначен для компенсации неизвестных перепланировок, дополнительных этажей, тяжёлого оборудования или других изменений, которые не учитывались при проектировании.
Почему готовые таблицы не заменяют инженерную оценку
Справочные таблицы и типовые примеры могут показывать общие закономерности, но обычно основаны на заданных исходных условиях.
Чтобы применить такой результат к реальной конструкции, необходимо убедиться, что совпадают:
- расчётная схема;
- материалы;
- геометрия;
- нагрузка;
- армирование;
- условия опирания;
- характер эксплуатации.
Если хотя бы одно существенное условие отличается, прямое сравнение может быть некорректным.
Особенно осторожно следует относиться к таблицам, где для определённого пролёта сразу предлагается конкретное сечение балки без подробного описания исходных условий.
Что полезно понимать владельцу дома
Для практического взаимодействия со специалистом не требуется самостоятельно выполнять расчёт железобетонной балки. Гораздо полезнее понимать связь между нагрузкой, пролётом, геометрией, материалами и схемой работы.
Главные принципы можно свести к нескольким положениям:
- размер балки сам по себе не определяет её несущую способность;
- армирование оценивается вместе с бетоном и геометрией;
- значение имеет не только величина нагрузки, но и место её приложения;
- опорные участки работают иначе, чем середина пролёта;
- прочность и допустимые деформации являются разными сторонами проверки;
- существующая конструкция может требовать обследования;
- изменения соседних элементов способны повлиять на работу балки;
- отсутствие заметных повреждений не заменяет расчётную оценку.
Какие вопросы стоит обсудить с инженером
При планируемой реконструкции полезно получить не только заключение о возможности конкретного решения, но и понимание исходной расчётной схемы.
Среди содержательных вопросов:
- какие конструкции передают нагрузку на балку;
- меняется ли эта нагрузка после реконструкции;
- известны ли фактические характеристики существующей балки;
- требуется ли обследование бетона и армирования;
- какие участки конструкции являются наиболее значимыми для оценки;
- влияет ли планируемое изменение на соседние несущие элементы;
- нужно ли учитывать совместную работу балки и перекрытия;
- какие признаки состояния конструкции требуют отдельного контроля.
Такие вопросы позволяют отличить полноценную инженерную оценку от упрощённого подбора по одному размеру.
Итог
Расчёт железобетонной балки основан на совместном анализе нагрузок, пролёта, геометрии, бетона, армирования, опирания и взаимодействия с другими частями здания. Несущая способность является лишь одной стороной задачи: конструкция должна также сохранять приемлемые деформации и нормально работать в течение эксплуатации.
Для новой балки значительная часть характеристик задаётся проектом. Для существующей конструкции важным этапом становится установление её фактического состояния и реальной схемы работы.
Попытка оценить балку только по высоте, ширине, длине или количеству арматуры упускает значительную часть факторов. Надёжность определяется всей конструктивной системой, а изменение перекрытия, стен, проёмов или нагрузок способно изменить условия её работы даже тогда, когда сама балка внешне остаётся без изменений.
