Место, где труба проходит через стенку колодца, выглядит сравнительно простым элементом системы водоснабжения или отвода воды. На практике именно этот участок нередко становится источником сырости, проникновения грунтовой воды, подвижек трубы и постепенного разрушения прилегающих материалов. Надёжность узла зависит не только от используемого уплотнения, но и от конструкции колодца, материала трубы, состояния стенки, характера грунта и условий эксплуатации.
Хорошо выполненный ввод должен одновременно сохранять герметичность и воспринимать небольшие перемещения, возникающие из-за температурных изменений, осадки грунта и сезонного пучения. Слишком жёсткое соединение способно растрескаться при смещении конструкции, а чрезмерно подвижное — потерять плотность. По этой причине оценивать такой узел полезно как систему из нескольких связанных элементов, а не как одно отверстие, заполненное герметизирующим материалом.

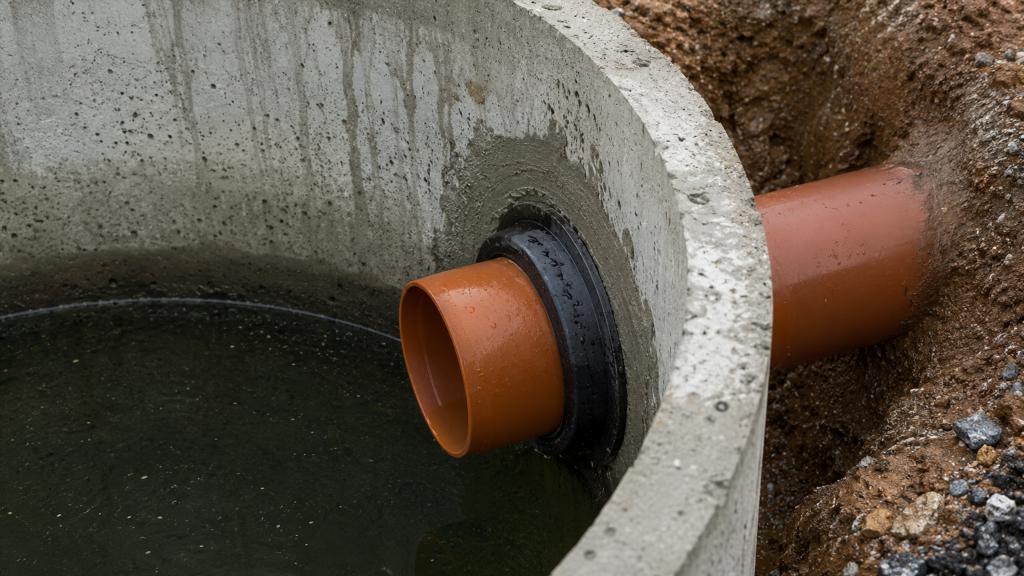

Что представляет собой узел ввода трубы в колодец
Узел ввода — это участок, в котором трубопровод пересекает стенку колодца. В него входят сама труба, отверстие в стенке, зона контакта между материалами и элементы, обеспечивающие плотность соединения.
Условия работы этого участка отличаются от условий обычного трубопровода. Снаружи на него могут воздействовать влажный грунт, вода, сезонные изменения температуры и давление почвы. Внутри колодца соединение подвергается воздействию воды, конденсата и постоянной влажности. Труба при этом имеет собственное температурное расширение и может немного смещаться относительно стенки.
Надёжный узел должен сохранять несколько свойств:
- препятствовать проникновению воды через зазор вокруг трубы;
- не разрушаться от постоянной влажности;
- быть совместимым с материалом трубы и стенки;
- сохранять целостность при небольших перемещениях;
- не создавать опасного напряжения в трубопроводе;
- оставаться доступным для визуального контроля.
Отсутствие хотя бы одного из этих свойств повышает вероятность появления проблем через несколько сезонов эксплуатации.
Почему обычного заполнения щели бывает недостаточно
Распространённое представление о вводе трубы сводится к тому, что достаточно закрыть свободное пространство вокруг неё плотным материалом. Такой подход не учитывает разницу физических свойств элементов конструкции.
Бетонная стенка, полимерная труба, металлическая деталь и герметизирующий состав реагируют на температуру и влагу по-разному. Один материал практически не меняет размеров, другой способен заметно расширяться или сжиматься. Если между ними образуется жёсткая связь, нагрузки концентрируются на небольшой площади.
Со временем возможно появление:
- микротрещин около отверстия;
- отслоения уплотняющего материала;
- кольцевого зазора вокруг трубы;
- локального разрушения поверхности бетона;
- следов просачивания воды;
- смещения самой трубы.
Проблема особенно заметна там, где грунт вокруг колодца изменяет объём в зависимости от сезона или насыщения водой.
Основные причины потери герметичности
Подвижки грунта
Грунт вокруг подземных конструкций редко остаётся полностью неподвижным. Он может оседать после обратной засыпки, набухать при увлажнении и изменять объём при промерзании.
Колодец и уложенная в грунте труба при этом способны смещаться не синхронно. Даже небольшая разница движений создаёт нагрузку в месте их соединения.
Особенно уязвимы жёсткие узлы, в которых труба фактически зафиксирована в стенке без возможности компенсировать перемещение.
Температурное расширение труб
Полимерные трубы изменяют длину при изменении температуры. Для протяжённого участка даже небольшое изменение размеров материала может привести к ощутимому перемещению конца трубопровода.
Если ввод выполнен слишком жёстко, усилие передаётся на стенку колодца или уплотняющую зону. Результатом иногда становится постепенное нарушение герметичности без заметного повреждения самой трубы.
Неоднородность материалов
Материал стенки и материал герметизации должны работать совместно. Некоторые составы хорошо держатся на минеральных поверхностях, но плохо связываются с гладкими полимерами. Другие сохраняют сцепление, но после отверждения становятся слишком жёсткими.
Неудачное сочетание материалов способно некоторое время выглядеть вполне надёжным. Проблемы проявляются после повторяющихся циклов намокания, высыхания, охлаждения и нагрева.
Неровное отверстие
Состояние поверхности вокруг трубы заметно влияет на стабильность узла. Сколы, крупные пустоты, рыхлый бетон и выраженная неоднородность создают участки, где уплотняющий материал имеет разную толщину.
Толстый слой может давать усадку или деформироваться иначе, чем тонкий. Острые края способны дополнительно воздействовать на трубу при её небольших перемещениях.
Постоянное воздействие влаги
Не каждый материал, способный закрыть зазор, рассчитан на длительный контакт с водой. Под воздействием влаги отдельные составы могут терять сцепление, размягчаться или постепенно разрушаться.
Для подземного узла важна не только начальная плотность, но и способность сохранять характеристики в течение длительного времени.
Как влияет материал колодца
Бетонные кольца
Колодцы из бетонных колец имеют жёсткие стенки, хорошо воспринимающие распределённые нагрузки. Локальная зона отверстия, напротив, может быть чувствительна к трещинам и сколам.
Бетон является минеральным пористым материалом. Вода способна проникать по микротрещинам и недостаточно плотным зонам. Если герметизация выполняется только на поверхности, путь проникновения влаги иногда сохраняется глубже в структуре узла.
Также имеет значение состояние самого кольца. Старый бетон с локальными разрушениями предъявляет иные требования к узлу, чем плотное новое изделие.
Кирпичные и блочные стенки
Кладочные конструкции состоят из нескольких материалов: самих блоков или кирпича и швов между ними. Их свойства могут различаться.
Ввод, расположенный около шва, часто оказывается менее однородным по сравнению с отверстием в цельной минеральной стенке. При оценке такого участка важно учитывать состояние не только отверстия, но и окружающей кладки.
Полимерные колодцы
У полимерных стенок другая механика работы. Они способны немного деформироваться и обычно имеют более гладкую поверхность. Для таких конструкций особенно важна совместимость элементов узла и отсутствие чрезмерно жёсткой фиксации.
Герметичность здесь часто обеспечивается не массивным заполнением пространства, а специально рассчитанным соединительным элементом, который работает совместно с трубой и стенкой.
Роль материала трубы
Полимерные трубы
Полимерные трубопроводы распространены благодаря устойчивости к коррозии, небольшому весу и сравнительно гладкой внутренней поверхности. Одновременно они обладают заметным температурным расширением.
Поверхность некоторых полимеров плохо подходит для прямого сцепления с обычными строительными смесями. Даже плотный контакт не всегда означает долговременную герметичность.
Важным качеством узла становится способность воспринимать небольшое перемещение трубы без разрушения зоны уплотнения.
Металлические трубы
Металлическая труба отличается большей жёсткостью. При длительной эксплуатации существенным фактором становится защита металла от коррозии.
Если металл проходит через постоянно влажную стенку, зона контакта может быть более подвержена коррозионным процессам, чем открытые участки трубопровода. Скрытое повреждение особенно неудобно тем, что долго остаётся незаметным.
Жёсткое и эластичное соединение
Разница между двумя подходами связана с тем, каким образом узел реагирует на движение элементов.
Жёсткое соединение практически фиксирует трубу относительно стенки. Оно способно обеспечить высокую начальную плотность, но хуже переносит взаимные перемещения.
Эластичное соединение допускает небольшую деформацию уплотняющего элемента. Такая схема лучше приспосабливается к различию температурных и механических движений.
Нельзя считать один подход универсально правильным. Условия работы узлов различаются. Значение имеют:
- материал стенки;
- тип трубопровода;
- глубина расположения;
- влажность грунта;
- вероятность подвижек;
- назначение колодца;
- возможность периодического осмотра.
Чем выше вероятность относительного движения трубы и колодца, тем важнее становится способность соединения компенсировать деформацию.
Чем опасна негерметичность ввода
Небольшое количество влаги возле трубы может показаться незначительным дефектом. Постоянное просачивание способно привести к более серьёзным изменениям.
Для колодца с водой важен риск попадания влаги из окружающего грунта внутрь сооружения. Вместе с ней могут переноситься мелкие частицы почвы и загрязнения.
Для технических или дренажных сооружений направление движения воды может быть обратным. Жидкость начинает уходить через неплотность наружу, размывая грунт возле стенки.
Возможные последствия включают:
- образование постоянно влажного участка;
- разрушение минеральных материалов;
- вымывание мелких частиц грунта;
- локальную просадку;
- появление трещин;
- развитие коррозии металлических элементов;
- увеличение дефекта при сезонных циклах.
Чем раньше обнаружены признаки нарушения плотности, тем легче оценить состояние узла до появления сопутствующих повреждений.
Признаки проблем в месте ввода трубы
Не каждое нарушение герметичности выглядит как явная течь. Начальная стадия часто проявляется малозаметными изменениями.
Влажное кольцо вокруг трубы
Локальное потемнение стенки около прохода трубы может указывать на постоянное увлажнение. Особенно важно наблюдать за зоной после сильных осадков или подъёма грунтовых вод.
Минеральные отложения
Белёсые следы и кристаллический налёт на бетонной поверхности иногда появляются там, где через поры или микротрещины регулярно проходит вода.
Сам по себе налёт не определяет масштаб дефекта, но показывает движение влаги через минеральный материал.
Трещины около отверстия
Радиальные или кольцевые трещины могут свидетельствовать о механической нагрузке на стенку. Причиной бывает не только плохая герметизация, но и смещение трубопровода.
Отслоение материала
Если участок уплотнения отделился от стенки или трубы, первоначальная плотность соединения уже нарушена. Даже узкий видимый зазор способен продолжаться глубже.
Смещение трубы
Изменение положения трубопровода относительно отверстия — признак механического воздействия. В такой ситуации состояние герметизирующей зоны стоит оценивать вместе с причиной самого смещения.
Почему вода может появляться рядом с герметичным вводом
Влажность возле трубы не всегда означает дефект именно проходного узла. Вода способна поступать из других участков стенки и распространяться по поверхности.
Причинами могут быть трещины в кольце, неплотные швы между элементами колодца, конденсат или локальное поступление воды через пористый материал.
Отличить источник помогает характер следов. Узкий влажный контур непосредственно вокруг трубы чаще связан с вводом, а большая зона сырости может иметь другое происхождение.
Ошибочная оценка причины приводит к тому, что герметизируется внешне заметное место, а источник влаги сохраняется.
Как глубина расположения влияет на нагрузку
Чем глубже расположен участок, тем больше давление окружающего грунта и сложнее условия доступа. Также возрастает вероятность постоянной повышенной влажности.
Подземный трубопровод нередко пересекает слои грунта с разными свойствами. Один участок может быть плотным и стабильным, другой — сильнее насыщаться водой или менять объём при промерзании.
Расположение ввода относительно сезонно изменяющихся слоёв способно влиять на уровень механических нагрузок. Именно поэтому одинаковые по конструкции узлы в разных условиях эксплуатации ведут себя неодинаково.
Что важно при оценке старого соединения
Существующий ввод полезно рассматривать не только по внешнему виду герметизирующего материала. Нужно оценивать весь участок вокруг трубы.
Внимания заслуживают:
- состояние стенки колодца;
- наличие трещин и сколов;
- следы постоянной сырости;
- положение трубы;
- наличие зазора;
- состояние наружной части трубопровода, если она доступна;
- характер изменений в разные сезоны.
Сухой узел во время длительной засухи ещё не говорит о полном отсутствии проблем. Некоторые дефекты проявляются только при насыщении грунта водой.
Типичные ошибочные представления
«Чем жёстче, тем надёжнее»
Высокая механическая твёрдость материала не всегда означает хорошую герметичность. Жёсткий узел может плохо переносить перемещение трубы относительно стенки.
«Если сейчас не течёт, соединение сделано правильно»
Некоторые дефекты развиваются постепенно. Усадка грунта, температурные циклы и старение материалов могут проявить слабое место через значительное время.
«Достаточно закрыть зазор с внутренней стороны»
Вода способна двигаться внутри стенки или вдоль поверхности трубы. Наружная часть узла тоже участвует в его работе.
«Любой водостойкий материал подходит для герметизации»
Водостойкость — только одно из необходимых свойств. Значение имеют адгезия, эластичность, долговечность и совместимость с конкретными поверхностями.
«Толстый слой герметика надёжнее тонкого»
Избыточная толщина не гарантирует улучшения результата. Некоторые материалы при большой толщине сильнее деформируются, усаживаются или хуже работают под нагрузкой.
Какие свойства важны для материалов узла
При оценке решения полезно смотреть не на одно заявленное качество, а на набор характеристик.
Для подземного ввода имеют значение:
- устойчивость к длительной влажности;
- способность сохранять эластичность;
- сцепление с материалом стенки;
- совместимость с трубой;
- устойчивость к температурным изменениям;
- низкая склонность к усадке;
- способность воспринимать небольшие деформации;
- долговечность в условиях грунта.
Материал, хорошо работающий на сухой поверхности внутри помещения, не обязательно подходит для постоянно влажного подземного узла.
Почему важно учитывать состояние грунта
Труба соединяет колодец с другими элементами системы, расположенными на некотором расстоянии. Грунт между ними становится частью механической схемы.
Если почва оседает, труба может немного опускаться. При морозном пучении направление смещения меняется. В водонасыщенных слоях локальные подвижки способны происходить без заметных изменений поверхности участка.
Особое значение имеет зона рядом со стенкой сооружения, где грунт ранее нарушался при земляных работах. Обратная засыпка некоторое время может уплотняться естественным образом.
По этой причине состояние соединения нельзя оценивать независимо от того, как ведёт себя трубопровод возле колодца.
Значение регулярного осмотра
Доступная для наблюдения внутренняя часть узла позволяет заметить начальные изменения до появления серьёзной протечки.
Осмотр особенно полезен после периодов:
- сильных дождей;
- высокого уровня грунтовых вод;
- морозной зимы;
- заметной просадки грунта;
- ремонтных работ возле трубопровода.
Искать стоит не только текущую воду, но и высохшие следы, изменение цвета поверхности, новые трещины и деформации уплотняющей зоны.
Когда состояние узла требует более внимательной оценки
Отдельные признаки указывают, что проблема может быть связана не только с поверхностной герметизацией.
К ним относятся заметное смещение трубы, растущая трещина в стенке, вымывание грунта, повторное появление протечки после локального ремонта и разрушение материала самого колодца.
В подобных случаях важно определить источник механической нагрузки. Простое закрытие видимой щели может временно скрыть проявление дефекта, не устраняя его причину.
Какие вопросы полезно обсудить со специалистом
Перед ремонтом или устройством ввода имеет смысл получить ясность по нескольким пунктам:
- какой тип соединения подходит к материалу конкретного колодца;
- насколько вероятны перемещения грунта;
- требуется ли узлу способность компенсировать смещения;
- совместимы ли используемые материалы с трубой;
- рассчитаны ли они на постоянный контакт с влагой;
- есть ли повреждения стенки вокруг отверстия;
- не передаётся ли на ввод нагрузка от трубопровода;
- насколько доступен узел для дальнейшего контроля.
Такие вопросы помогают оценивать решение не только по внешнему виду, но и по условиям его дальнейшей работы.
Что определяет долговечность присоединения трубы к колодцу
Надёжность узла складывается из состояния конструкции, совместимости материалов и способности соединения переносить реальные нагрузки. Сам по себе герметизирующий состав не может компенсировать серьёзные смещения, разрушение стенки или постоянное механическое воздействие трубопровода.
Хороший ввод остаётся плотным не потому, что материалы соединены максимально жёстко, а потому, что свойства всех элементов соответствуют условиям эксплуатации. Стенка сохраняет целостность, труба не создаёт критического усилия, уплотнение не разрушается от воды и допускает предусмотренные деформации.
Появление влаги вокруг трубы стоит воспринимать как признак, требующий оценки всего узла. Чем точнее установлена причина — нарушение сцепления, движение трубы, повреждение стенки или воздействие грунта, — тем меньше риск ограничиться косметическим устранением видимого следа и оставить основной дефект без внимания.
