Пол в жилом доме — это не только напольное покрытие, которое видно в готовом интерьере. Под доской, ламинатом, плиткой или другим финишным материалом находится многослойная конструкция, связанная с несущими элементами здания, теплоизоляцией, защитой от влаги, звукоизоляцией и особенностями эксплуатации помещений.
Состав пола может заметно различаться даже в двух внешне похожих домах. На него влияют тип основания, устройство перекрытий, расположение помещения, влажностный режим, необходимость утепления и свойства выбранного покрытия. Пол над грунтом решает одни задачи, конструкция над холодным подпольем — другие, а межэтажное перекрытие предъявляет особые требования к жесткости и защите от шума.
Понимание устройства пола помогает оценивать не только внешний результат отделки, но и причины скрипов, ощущения холода, повышенной слышимости между этажами, появления сырости и других проблем.

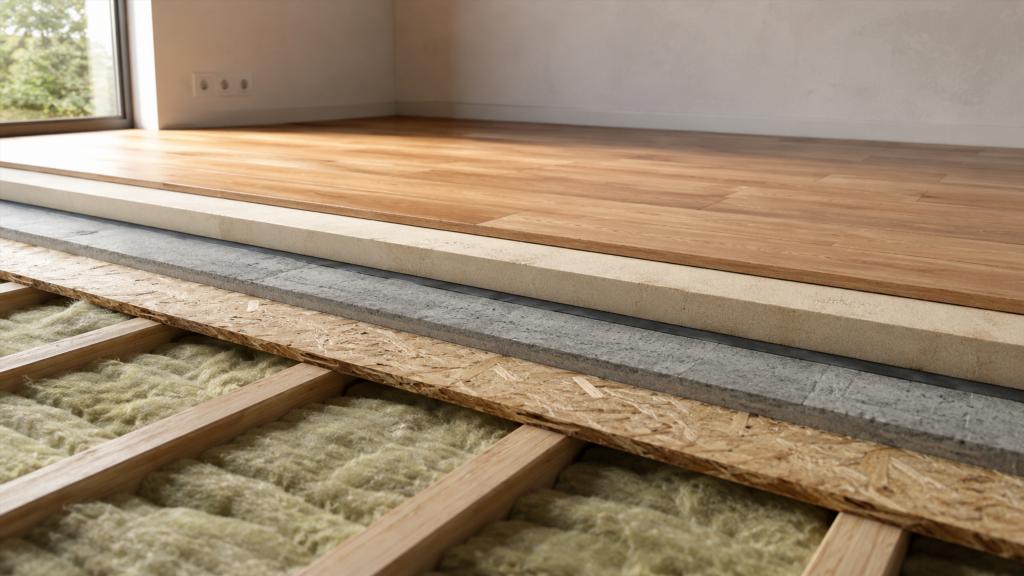

Из чего складывается конструкция пола
Универсального набора слоев, который присутствовал бы в каждом доме, нет. Однако в большинстве конструкций можно выделить несколько функциональных частей.
К ним относятся:
- несущая основа;
- выравнивающий или черновой слой;
- теплоизоляция;
- звукоизоляция;
- материалы для контроля влаги и движения водяного пара;
- основание под чистовое покрытие;
- финишный материал.
Один слой иногда выполняет сразу несколько функций. Например, массивная плита одновременно служит несущей основой и создает жесткую поверхность для последующего устройства пола. В каркасной системе несущую работу принимают балки или лаги, а пространство между ними может использоваться для размещения изоляционных материалов.
Важнее не количество слоев, а их согласованность. Каждый материал должен соответствовать условиям, в которых он находится, и работать вместе с соседними элементами конструкции.
Несущая часть пола
Основа воспринимает нагрузки от мебели, людей, перегородок и самого пола и передает их на другие элементы здания.
Пол на массивном основании
В домах с плитными перекрытиями или монолитным основанием пол опирается на сплошную жесткую поверхность. Такая схема отличается сравнительно равномерным распределением нагрузки.
Поверх основания могут располагаться выравнивающие слои, изоляция, сборные плиты или другие материалы, формирующие поверхность под чистовую отделку.
Главная особенность массивного основания — малая подвижность по сравнению с деревянными балочными конструкциями. Это особенно заметно при использовании жестких напольных покрытий, чувствительных к прогибам.
При этом наличие прочной плиты само по себе не решает вопросы тепла, звука и влажности. Несущее основание отвечает прежде всего за механическую работу конструкции.
Пол по балкам или лагам
Каркасная схема чаще встречается в деревянных домах и балочных перекрытиях. Нагрузку воспринимают отдельные линейные элементы, между которыми остается свободное пространство.
Такая конструкция позволяет размещать внутри пола утеплитель и звукопоглощающие материалы, прокладывать некоторые инженерные коммуникации и уменьшать массу перекрытия.
У каркасного пола есть характерные особенности. Его поведение сильнее зависит от жесткости несущих элементов, качества соединений и состояния древесины. При деформациях или подвижности отдельных деталей могут появляться вибрации и скрипы.
Для чистового покрытия важно, чтобы основание над балками или лагами образовывало достаточно стабильную плоскость. Особенно чувствительны к подвижности жесткие отделочные материалы.
Пол первого этажа и межэтажный пол решают разные задачи
Внешне оба пола могут выглядеть одинаково, но условия их работы различаются.
Пол первого этажа часто отделяет отапливаемое помещение от более холодной зоны. Под ним может находиться грунт, подполье, техническое пространство или неотапливаемый объем.
Здесь большое значение приобретает теплоизоляция. Если конструкция плохо сопротивляется теплопередаче, поверхность пола может ощущаться холодной даже при комфортной температуре воздуха в комнате.
Межэтажный пол обычно разделяет два помещения с близким температурным режимом. Теплоизоляция уже не всегда играет главную роль, зато возрастает значение акустики.
Через перекрытие могут распространяться:
- голоса и звук работающей техники;
- удары шагов;
- вибрации;
- шум от падения предметов;
- колебания конструкций.
Обычный мягкий утеплитель внутри перекрытия способен уменьшать часть воздушного шума, однако ударные звуки связаны также с передачей колебаний через жесткие элементы здания. Поэтому акустическое поведение пола зависит от всей конструкции, а не от наличия одного звукопоглощающего материала.
Черновой пол и основание под покрытие
Термин «черновой пол» используют для разных частей конструкции. В одном случае речь идет о настиле по балкам, в другом — о нижнем основании для утеплителя, в третьем — о поверхности, на которую впоследствии укладывают чистовой материал.
Практическое значение имеет не название, а функция конкретного слоя.
Основание под напольное покрытие должно соответствовать свойствам отделочного материала. Одним покрытиям нужна особенно ровная и жесткая поверхность, другие способны работать на дощатом или сборном основании.
Черновой слой может выполнять несколько задач:
- создавать сплошную поверхность;
- распределять локальные нагрузки;
- закрывать внутренние слои пола;
- формировать ровную плоскость;
- отделять чистовое покрытие от несущей конструкции.
Ошибки на этом уровне нередко проявляются уже после завершения ремонта. Неровности могут стать заметными через тонкое покрытие, а недостаточная жесткость — привести к подвижности поверхности.
Зачем полу теплоизоляция
Утеплитель снижает передачу тепла между помещением и более холодной зоной. Особенно заметна его роль в полах первого этажа, конструкциях над подпольем и перекрытиях над неотапливаемыми помещениями.
Эффективность теплоизоляционного слоя зависит не только от самого материала. Существенное значение имеют непрерывность слоя, отсутствие крупных пустот, защита материала от неблагоприятного увлажнения и особенности примыканий к другим конструкциям здания.
Если часть пола утеплена хорошо, а по отдельным участкам тепло легко уходит через элементы конструкции, поверхность может иметь неодинаковую температуру.
Почему холодный пол не всегда означает отсутствие утеплителя
Ощущение холодной поверхности зависит также от материала чистового покрытия. Камень, керамика и некоторые другие плотные материалы быстрее отводят тепло от стопы и субъективно воспринимаются более холодными. Дерево и материалы с меньшей теплопроводностью ощущаются иначе даже при близкой температуре поверхности.
На комфорт влияют и другие факторы:
- температура воздуха;
- температура конструкций;
- движение воздуха возле пола;
- влажность;
- расположение помещения;
- особенности отопления.
По одному ощущению нельзя точно определить состояние внутренних слоев пола.
Защита конструкции от влаги
Влага может поступать в пол разными путями. Она появляется не только из-за непосредственного контакта с водой.
Источниками могут быть грунт, влажный воздух, строительная влага, конденсационные процессы, протечки и особенности эксплуатации помещения.
Для разных конструкций применяются материалы, ограничивающие перемещение жидкой воды или водяного пара. Эти функции нельзя считать одинаковыми.
Гидроизоляционный слой предназначен прежде всего для защиты от воды. Материалы, контролирующие движение водяного пара, работают с влагой в газообразном состоянии.
Расположение таких слоев связано с устройством всей ограждающей конструкции. Механическое добавление непроницаемой пленки без понимания движения влаги способно не решить проблему, а изменить условия высыхания материалов.
Особенно чувствительны к длительному увлажнению деревянные элементы и некоторые виды теплоизоляции.
Пол в деревянном доме
Деревянные перекрытия отличаются малой массой и возможностью создавать многослойные каркасные конструкции. Одновременно древесина реагирует на изменение влажности и испытывает небольшие размерные изменения в процессе эксплуатации.
Это влияет на поведение пола.
Характерными особенностями деревянных конструкций становятся:
- вероятность появления скрипов в соединениях;
- чувствительность к длительной сырости;
- возможные вибрации при недостаточной жесткости;
- необходимость учитывать движение древесины;
- повышенное значение акустической развязки между отдельными слоями.
Скрип далеко не всегда означает разрушение пола. Звук может возникать при взаимном перемещении досок, плит, крепежных элементов и опорных деталей. Однако выраженные прогибы, изменение геометрии поверхности и следы влаги требуют отдельной оценки состояния конструкции.
Жесткие конструкции пола
К этой группе можно условно отнести решения, в которых основой служит массивная плита или жесткий минеральный слой.
Их преимущество связано со стабильностью основания. Небольшие локальные нагрузки сравнительно равномерно распределяются по поверхности, а сама конструкция менее склонна к заметным вибрациям.
Жесткое основание хорошо сочетается со многими видами чистовой отделки, но отличается значительной массой. При использовании тяжелых слоев особенно важно учитывать несущую способность самого перекрытия.
Такой пол также способен хорошо проводить структурный шум. Если чистовое покрытие жестко связано с основанием, звук шагов может передаваться через строительные конструкции.
Каркасные конструкции пола
Каркасный пол формируется из несущих балок, лаг или других линейных элементов и настила.
Свободное пространство внутри конструкции удобно использовать для тепло- и звукоизоляционных материалов. Масса пола обычно получается меньше, чем у массивной системы.
При этом каркас сильнее реагирует на качество всей несущей схемы. Недостаточная жесткость проявляется не только видимым прогибом. Иногда человек ощущает небольшую вибрацию при ходьбе, хотя поверхность внешне остается ровной.
Стабильность верхнего настила особенно важна, если поверх него находится покрытие, плохо переносящее деформации.
Плавающий пол
Название связано не с мягкостью или подвижностью поверхности, а с принципом разделения слоев.
В такой конструкции верхняя часть пола не имеет жесткой связи с некоторыми окружающими элементами. Между слоями используются разделяющие или упругие материалы.
Главная задача подобного решения часто связана с уменьшением передачи ударного шума. Колебания от шагов сложнее переходят непосредственно в несущую конструкцию.
Сам принцип встречается в разных системах, поэтому выражение «плавающий пол» не обозначает один конкретный набор материалов.
Для его нормальной работы важна целостность разделения. Если верхний жесткий слой получает множество жестких контактов с конструкциями здания, акустический эффект может снижаться.
Как чистовое покрытие связано с конструкцией пола
Напольное покрытие является частью общей системы и не может рассматриваться полностью отдельно от основания.
Деревянные покрытия
Древесина реагирует на влажность окружающего воздуха. Размеры отдельных элементов способны немного меняться в течение года.
Для такого покрытия существенны стабильность основания, влажностные условия и возможность материала нормально реагировать на сезонные изменения.
Листовые и многослойные покрытия
Различные панели и доски промышленного изготовления обычно требуют ровного основания. Неровность нижнего слоя может приводить к дополнительному движению соединений при ходьбе.
Мягкая подложка способна выполнять определенные функции, но она не превращает выраженно неровное или нестабильное основание в качественную основу.
Керамические и каменные покрытия
Жесткая облицовка плохо переносит значительное движение основания. Она требует стабильной основы, поскольку деформации конструкции могут передаваться на отделочный слой и его соединения.
Особенно внимательно оценивают такие покрытия на деревянных перекрытиях, где подвижность обычно выше, чем у массивной плиты.
Почему появляются скрипы и прогибы
Скрип возникает при трении элементов друг о друга. Источником могут быть соединения досок, контакт настила с несущими элементами или подвижность отдельных деталей.
Прогиб связан уже с механической работой конструкции. Незначительная упругая деформация присутствует практически у любого перекрытия, однако заметное изменение поверхности может указывать на недостаточную жесткость, изменение состояния материалов или другие проблемы.
Полезно различать внешние проявления:
- локальный звук без ощутимого движения;
- вибрацию большой площади при ходьбе;
- заметный локальный прогиб;
- постоянную деформацию поверхности;
- появление щелей или изменение положения отделки.
Одинаковый звук может иметь разные причины, поэтому состояние конструкции оценивают по совокупности признаков.
Сырость внутри пола
В закрытой многослойной конструкции повышенная влажность может долго оставаться незаметной. Внешние признаки появляются позднее.
Насторожить могут устойчивый запах сырости, изменение отделочных материалов, локальное потемнение древесины, деформация поверхности или повторяющиеся проблемы возле одного участка.
Причина при этом необязательно находится непосредственно под местом, где появились следы. Вода способна распространяться внутри строительных конструкций, а водяной пар перемещается вместе с воздухом и через материалы.
Особенно нежелательна ситуация, когда влага попадает внутрь быстрее, чем конструкция способна высыхать.
Почему пол может хорошо удерживать тепло, но плохо изолировать звук
Тепловая и акустическая изоляция связаны с разными физическими процессами.
Для уменьшения теплопотерь важно сопротивление передаче тепла. Для борьбы с шумом имеют значение масса, упругость, наличие звукопоглощающих слоев, жесткие связи между элементами и характер самого звука.
Толстый теплоизоляционный слой не гарантирует тишину между этажами. Он может хорошо поглощать часть воздушного звука внутри пустот, но удар от шагов продолжит передаваться через балки, плиты и другие жестко связанные элементы.
По этой причине конструкцию пола оценивают отдельно с точки зрения теплотехники и акустики.
Что влияет на выбор конструкции
При оценке подходящего типа пола учитывают не один материал, а условия работы всей системы.
Имеют значение:
- тип несущего основания;
- расположение этажа;
- наличие холодного пространства снизу;
- предполагаемая нагрузка;
- требования к звукоизоляции;
- влажностный режим;
- масса конструкции;
- выбранное чистовое покрытие;
- возможность доступа к скрытым элементам;
- особенности инженерных коммуникаций.
Некоторые решения удобны для массивного перекрытия, но требуют дополнительной оценки при использовании на легкой деревянной конструкции. Другие хорошо подходят для каркасного дома благодаря небольшой массе, однако предъявляют повышенные требования к жесткости и качеству соединений.
Типичные ошибки при восприятии устройства пола
Распространенная ошибка — рассматривать пол только как набор материалов. Даже качественные материалы не гарантируют хороший результат, если они выполняют несвойственные им функции или плохо сочетаются между собой.
Еще одна проблема — попытка решить каждый недостаток добавлением дополнительного слоя. Скрип не обязательно устраняется новым покрытием, холодная поверхность не всегда объясняется тонким утеплителем, а шум нельзя автоматически устранить увеличением толщины настила.
Нежелательно также смешивать функции разных материалов. Гидроизоляция, пароограничивающий слой, звукопоглощение и теплоизоляция решают разные задачи.
Отдельного внимания заслуживает стремление сделать пол максимально тяжелым или максимально жестким. Дополнительная масса может быть полезна в одной конструкции и совершенно неуместна в другой. Изменение нагрузки на перекрытие требует оценки несущей системы здания.
Какие признаки говорят о хорошо продуманной конструкции
Качественный пол воспринимается как единая часть здания. Его поверхность остается стабильной, при ходьбе нет выраженных вибраций, отделочное покрытие работает в подходящих для него условиях, а скрытые слои защищены от неблагоприятного увлажнения.
Хорошая конструкция пола обычно сочетает несколько качеств:
- достаточную жесткость;
- подходящую несущую способность;
- стабильное основание под отделку;
- разумную защиту от передачи шума;
- необходимую теплоизоляцию;
- контроль влаги;
- совместимость материалов.
Не все эти характеристики одинаково важны для каждого помещения. Пол между двумя отапливаемыми этажами и пол над холодным подпольем могут иметь совершенно разный набор приоритетов.
Конструкция пола как единая система
Устройство пола нельзя свести к выбору утеплителя, толщины настила или вида напольного покрытия. Несущая часть, изоляционные материалы, промежуточные слои и отделка работают совместно.
Массивные основания обычно отличаются высокой стабильностью и значительной массой. Балочные конструкции легче и позволяют удобно размещать изоляцию внутри перекрытия, но сильнее зависят от жесткости каркаса и качества соединений. Пол первого этажа нуждается в особом внимании к теплообмену и влаге, а межэтажная конструкция часто требует более серьезного подхода к акустике.
Главный принцип остается одинаковым для разных домов: каждый слой должен выполнять понятную функцию, соответствовать условиям эксплуатации и не мешать работе соседних материалов. Именно согласованность всех элементов определяет, будет ли пол теплым, устойчивым, тихим и долговечным.
