Утеплённая шведская плита воспринимается как единая жёсткая конструкция, распределяющая нагрузку здания по сравнительно большой площади. Однако сама по себе эта особенность не делает фундамент независимым от грунтовых условий. Плита опирается на подготовленное основание, а поведение этого основания связано с составом грунта, его неоднородностью, влажностью, уровнем подземных вод и другими особенностями участка.
Именно поэтому сведения о геологическом строении площадки имеют значение ещё до окончательного выбора конструкции основания. Они позволяют понять, что находится под будущим зданием, насколько однородны грунтовые слои и какие особенности придётся учитывать проектировщику.
Инженерно-геологические исследования в случае УШП нужны не ради формального отчёта. Их результаты становятся исходными данными для оценки взаимодействия здания, плиты и грунтового основания. Даже два соседних участка могут заметно различаться по строению грунта, особенно если территория подвергалась планировке, подсыпке, разработке или находится в сложных природных условиях.
Почему свойства грунта важны для УШП
Нагрузка от здания через фундамент передаётся на грунтовое основание. Если основание достаточно однородно и предсказуемо по своим свойствам, проектировщик может оценивать работу конструкции с большей определённостью. Если же под разными частями здания располагаются слои с заметно отличающимися характеристиками, возрастает значение возможных неравномерных деформаций.
Для плитного фундамента особенно важна не только способность грунта воспринимать нагрузку, но и характер его деформирования. Основание может не разрушаться, но при этом давать различную осадку на отдельных участках. Для жёсткой конструкции такая неоднородность имеет принципиальное значение.
Геологические данные помогают оценить:
- какие грунты находятся непосредственно под площадкой строительства;
- как меняются слои по глубине;
- насколько однородно основание в пределах пятна здания;
- присутствуют ли слабые, рыхлые или водонасыщенные грунты;
- имеются ли насыпные слои;
- на какой глубине встречаются подземные воды;
- какие свойства грунтов способны влиять на деформации основания.
Само название грунта даёт лишь общее представление. Для проектирования важны его фактическое состояние и характеристики на конкретной площадке.

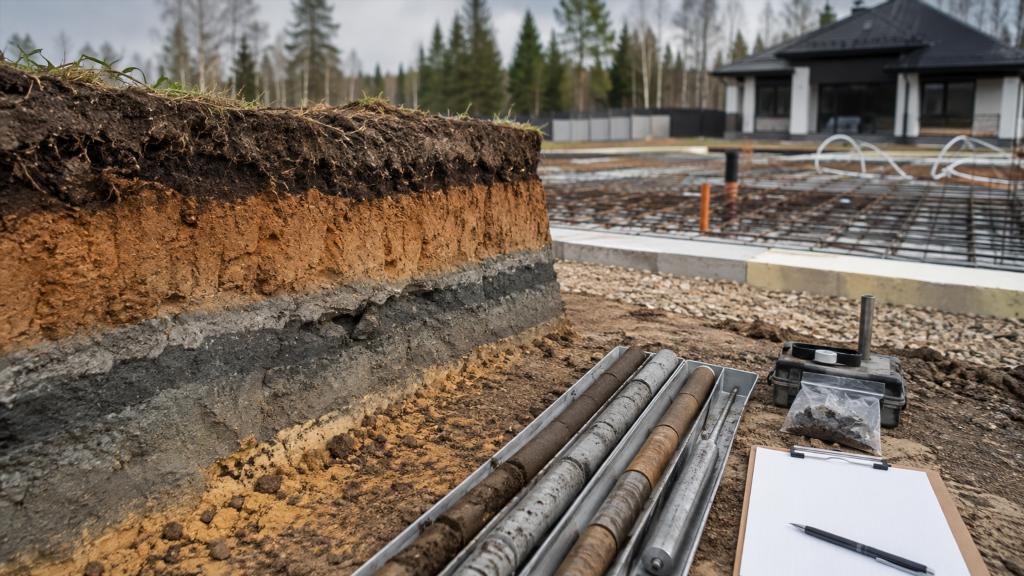

Что обычно представляет собой геологическое строение участка
Под поверхностью редко находится один полностью однородный слой. Чаще грунтовая толща состоит из нескольких горизонтов, отличающихся происхождением и свойствами.
Условная картина может включать поверхностный почвенно-растительный слой, ниже которого располагаются песчаные, супесчаные, суглинистые, глинистые или другие грунты. На освоенных территориях дополнительно встречаются искусственные насыпи.
Толщина и последовательность слоёв способны изменяться даже в пределах небольшой площадки. Один грунт может выклиниваться, другой — появляться только под частью будущего дома. Именно пространственная неоднородность нередко оказывается важнее простого ответа на вопрос, какой тип грунта преобладает на участке.
Почему поверхностного осмотра недостаточно
По состоянию поверхности нельзя надёжно определить строение основания на глубине. Плотный сухой верхний слой не исключает наличия ниже более слабого или водонасыщенного грунта.
Не даёт полной картины и опыт соседнего строительства. Геологическое строение территории может меняться локально. На одном участке естественный грунт выходит практически к поверхности, а рядом может находиться засыпанное понижение, старый котлован или мощный слой техногенной насыпи.
Для УШП важны сведения именно о площадке, на которой будет находиться здание.
Какие характеристики грунта имеют значение
Геологический отчёт содержит значительно больше информации, чем бытовое описание вроде «песок» или «глина». Один и тот же по названию грунт может находиться в разном состоянии и заметно различаться по своим расчётным характеристикам.
Состав грунта
Тип грунта влияет на его взаимодействие с водой, способность уплотняться и характер деформаций.
Песчаные грунты отличаются от глинистых не только внешним видом. У них различаются структура, водопроницаемость и реакция на изменение влажности. Внутри каждой большой группы также существует множество разновидностей.
Поэтому утверждение «на участке песок» само по себе не является достаточной характеристикой основания.
Плотность и состояние
Рыхлый грунт и плотный грунт одного состава ведут себя под нагрузкой по-разному. Состояние слоя влияет на его деформируемость и устойчивость.
Особого внимания требуют грунты, структура которых могла измениться в результате хозяйственной деятельности. Это характерно для старых подсыпок, обратной засыпки котлованов и участков, поверхность которых неоднократно перепланировалась.
Деформируемость
Для фундамента важно, насколько грунт способен изменять объём и форму под действием нагрузки.
Плита распределяет нагрузку по площади, но не устраняет деформации основания. Если под одной зоной здания грунт заметно более сжимаемый, чем под другой, основание может деформироваться неодинаково.
В проектировании учитывается не только возможная величина осадки, но и её неравномерность.
Влажность и водонасыщение
Вода способна существенно менять свойства некоторых грунтов. Особенно заметно это для мелкодисперсных разновидностей.
Состояние грунта может зависеть от сезонных условий, рельефа, поверхностного стока и положения водоносных горизонтов. Поэтому сведения о влажности рассматриваются вместе с общей гидрогеологической обстановкой участка.
Грунтовые воды и их значение
Подземные воды влияют не только на удобство проведения земляных работ. Их положение связано с состоянием грунтов и условиями эксплуатации основания.
При анализе участка обращают внимание не просто на факт присутствия воды, а на характер её залегания. Вода может быть связана с постоянным горизонтом, локальными водонасыщенными прослойками или временным накоплением влаги.
Для проекта имеют значение:
- положение подземных вод;
- возможность изменения их уровня;
- наличие водонасыщенных слоёв;
- связь гидрогеологических условий с рельефом;
- потенциальное влияние воды на грунты основания.
Однократное наблюдение не всегда описывает максимальное возможное положение воды. Гидрогеологическую информацию рассматривают вместе с другими сведениями об участке и сезонными особенностями территории.
Почему неоднородность грунта особенно важна
Однородное основание предсказуемее неоднородного. Проблема возникает, когда под одной частью здания находится относительно жёсткий слой, а под другой — более сжимаемый.
Причиной такой картины может быть природное строение площадки. Например, граница между различными слоями проходит наклонно или один из них постепенно выклинивается.
Существуют и искусственные причины:
- старые траншеи;
- засыпанные котлованы;
- локальные подсыпки;
- следы прежних сооружений;
- перемещённый при планировке грунт.
При внешне ровной поверхности такие особенности могут никак себя не проявлять.
Для плитного фундамента имеет значение именно изменение свойств основания в пределах всей площади здания. Средняя характеристика участка способна скрывать локальную слабую зону, поэтому инженерная оценка не сводится к определению одного «главного» типа грунта.
Насыпные грунты под будущей УШП
Насыпной грунт нельзя автоматически считать ни плохим, ни подходящим основанием. Его свойства зависят от происхождения, состава, давности образования, однородности и состояния.
Есть существенная разница между контролируемым инженерным заполнением и случайной старой насыпью неизвестного состава.
В техногенном слое могут находиться вперемешку песок, глинистый грунт, строительные остатки и органические включения. Такой массив способен иметь сильно различающиеся свойства даже на небольшом расстоянии.
Если насыпь выявлена в пределах будущего здания, для проектировщика важны её толщина, распространение и характеристики. Одного факта наличия насыпного грунта недостаточно для вывода о пригодности участка или выборе конкретного решения.
Слабые грунты и локальные прослойки
Отдельного внимания требуют грунты, способные давать значительные деформации или существенно менять свойства при изменении условий.
Слабый слой не обязательно располагается непосредственно у поверхности. Он может находиться глубже и быть перекрыт более плотным грунтом. Его значение оценивают с учётом положения относительно зоны, воспринимающей нагрузку здания.
Нежелательно рассматривать геологический разрез как простую последовательность цветов и названий. Для проектирования важны свойства каждого значимого слоя и его положение.
Некоторые признаки требуют особенно внимательной инженерной оценки:
- слабые прослойки;
- рыхлые участки;
- органоминеральные и органические грунты;
- значительная неоднородность;
- водонасыщенные зоны;
- техногенные грунты неизвестного происхождения;
- резкие изменения строения основания по площади.
Наличие подобной особенности не означает автоматически невозможность применения УШП. Оно означает, что решение нельзя обосновывать только типовой конструкцией, использованной на другом участке.
Пучинистость и влажностные условия
В частном строительстве свойства грунта нередко сводят к одному признаку — пучинистый он или непучинистый. Такое упрощение не описывает всей работы основания.
Морозное воздействие связано не только с названием грунта. Значение имеют его структура, влажностные условия, наличие воды и температурный режим грунтовой толщи.
УШП включает теплоизоляцию и обычно рассматривается как комплексная система, однако это не отменяет необходимости понимать свойства основания. Геологические сведения используются совместно с проектными решениями по подготовке площадки, теплоизоляции и отводу воды.
Ошибка заключается в попытке заменить исследование основания одним универсальным правилом: например, считать определённый тип грунта всегда безопасным или всегда проблемным. Реальные условия обычно сложнее.
Что можно узнать из инженерно-геологического отчёта
Хороший отчёт позволяет получить не набор отдельных терминов, а модель грунтовых условий строительной площадки.
В документации могут быть представлены геологические разрезы, описание выявленных грунтов, результаты исследований их свойств, сведения о подземных водах и инженерные характеристики выделенных слоёв.
Для владельца участка наиболее полезно понимать несколько вещей:
- какие слои обнаружены;
- насколько их положение стабильно по площади;
- имеются ли слабые или искусственно сформированные грунты;
- где расположены водонасыщенные зоны;
- какие особенности способны влиять на работу основания.
Интерпретация расчётных характеристик относится к работе специалистов. От владельца дома не требуется самостоятельно превращать лабораторные показатели в конструкцию фундамента.
Как геология связана с проектом УШП
Результаты исследований сами по себе не определяют конструкцию плиты. Они становятся исходными данными для проектирования.
Проектировщик рассматривает геологию вместе с характеристиками будущего здания: его геометрией, нагрузками, конструктивной схемой и условиями площадки.
На основании этих сведений оценивается работа системы «здание — фундамент — грунт». Геология может влиять на требования к основанию, конструктивное решение плиты и другие элементы проекта, связанные с взаимодействием фундамента с площадкой.
Важно различать геологические исследования и проектирование. Исследования отвечают на вопрос о свойствах участка. Проект определяет, каким должно быть техническое решение с учётом этих свойств.
Почему типовой проект не заменяет данные участка
Два одинаковых дома способны оказаться в совершенно разных инженерно-геологических условиях.
На одном участке под поверхностью может находиться достаточно однородный массив грунта. На другом — мощная насыпь, слабая прослойка или сложное чередование слоёв. Внешне площадки при этом могут выглядеть одинаково.
Типовая схема фундамента не содержит информации о конкретном грунте. Если конструкцию переносят с одного объекта на другой без проверки основания, фактически предполагается, что условия участков сопоставимы. Такое предположение может оказаться неверным.
УШП также не стоит воспринимать как конструкцию, которая благодаря большой площади автоматически компенсирует любые особенности основания. Плита действительно распределяет нагрузки иначе, чем отдельные опоры, но её работа всё равно зависит от деформаций грунта.
Геология и подготовка основания — не одно и то же
Иногда исследование грунта пытаются заменить усиленной подготовкой площадки: предполагается, что достаточно сформировать качественный искусственный слой и свойства естественного основания перестанут иметь значение.
Подготовка основания и геология решают разные задачи.
Подготовленный слой располагается на существующем грунтовом массиве. Если ниже находится слабая или неоднородная толща, её свойства не исчезают после устройства верхнего слоя.
Геологические сведения позволяют оценить именно природное или ранее сформированное основание, на которое в конечном счёте передаётся нагрузка всей системы.
Поэтому качественная подготовка площадки не является заменой пониманию её геологического строения.
Какие ошибки возникают при оценке грунта
Многие ошибочные представления связаны с чрезмерным упрощением информации об участке.
Ориентация только на название грунта
Фразы «там глина» или «у нас песок» недостаточно для инженерного вывода. Внутри одной группы грунты заметно различаются по состоянию и свойствам.
Вывод по соседнему дому
Соседняя постройка может находиться на другом сочетании слоёв, иметь иные нагрузки и другую конструкцию основания. Отсутствие заметных проблем у соседей не описывает геологию конкретного пятна застройки.
Оценка только верхнего слоя
Поверхностный грунт не обязательно определяет поведение всей толщи основания. Значимые слои могут находиться ниже.
Игнорирование старых подсыпок
Ровный участок не всегда имеет естественный рельеф. Под поверхностью могут сохраняться следы прежнего использования территории.
Сведение всей геологии к грунтовым водам
Уровень воды важен, но он является лишь одной частью картины. Не менее существенны состав, состояние и неоднородность грунтов.
Представление УШП как универсального основания
Название технологии не отменяет необходимость проектной оценки. Один и тот же тип фундамента может требовать разных решений при разных грунтовых условиях.
Что стоит обсудить с проектировщиком
Владельцу участка необязательно самостоятельно анализировать расчётные характеристики грунта, но полезно понимать содержание исходных данных.
При обсуждении проекта можно выяснить:
- какие слои считаются значимыми для основания здания;
- есть ли заметная неоднородность в пределах пятна застройки;
- обнаружены ли слабые или насыпные грунты;
- как гидрогеологические условия учитываются в проектной оценке;
- какие особенности геологии повлияли на выбранное конструктивное решение;
- имеются ли исходные данные, которые требуют дополнительного уточнения.
Такие вопросы позволяют отличить решение, основанное на характеристиках конкретного участка, от механического применения готовой схемы.
Что важнее всего увидеть в геологии под УШП
Для будущего фундамента важен не отдельный показатель и не бытовое название грунта, а общая картина основания.
Нужно понимать, из каких слоёв оно состоит, насколько они однородны, каковы их свойства и состояние, присутствуют ли слабые или техногенные участки и какую роль играет вода. Особое значение имеет изменение условий в пределах самого здания.
Геология не отвечает за проектировщика на вопрос, какой должна быть УШП. Она предоставляет данные, без которых обоснованная оценка конструкции становится значительно менее надёжной.
Утеплённая шведская плита работает не изолированно, а вместе с грунтовым основанием. Чем точнее известно строение этого основания, тем меньше необходимости опираться на предположения, опыт соседних участков и универсальные схемы. Для проекта ценность представляет именно конкретная инженерно-геологическая модель площадки — с реальными слоями, их свойствами, неоднородностью и условиями залегания воды.
