Плита перекрытия в панельном доме — один из основных несущих элементов здания. Она разделяет этажи, воспринимает нагрузки от пола, мебели, перегородок и людей, а затем передает их на другие элементы конструкции. При ремонте вопрос о толщине плиты возникает довольно часто: например, когда требуется оценить устройство пола, разобраться с перепадом уровней, понять происхождение слоя под отделкой или подготовиться к работам, способным затронуть перекрытие.
При этом сама формулировка «толщина перекрытия» нередко вводит в заблуждение. Видимая конструкция между квартирой сверху и помещением снизу состоит не только из железобетонной плиты. Над ней могут находиться стяжки, выравнивающие слои, звукоизоляция и напольное покрытие, а снизу — штукатурка или другие отделочные материалы. Измерение всей этой конструкции не дает толщину несущей плиты.
Нельзя и считать, что у всех панельных домов перекрытия одинаковые. Конструктивные решения различались в зависимости от проекта здания, времени строительства и применявшейся системы сборного железобетона. Поэтому достоверно определить параметры конкретной плиты только по внешнему виду квартиры невозможно.
Что представляет собой плита перекрытия в панельном доме
В большинстве панельных зданий перекрытие является частью общей несущей системы. Железобетонные элементы изготавливались заранее, после чего собирались на строительной площадке вместе со стеновыми панелями и другими конструкциями.
Плита должна выполнять сразу несколько задач:
- воспринимать постоянные и временные нагрузки;
- распределять их между опорными конструкциями;
- обеспечивать жесткость здания;
- разделять помещения разных этажей;
- служить основанием для конструкции пола;
- участвовать в обеспечении звукоизоляции между этажами.
Толщина железобетонного элемента связана с его конструкцией, способом опирания и расчетной работой. Она не является произвольной характеристикой, которую выбирали только ради экономии материала или удобства монтажа.
В одном здании могут встречаться разные по назначению элементы. Например, конструкция между жилыми этажами и перекрытие технической части здания не обязательно полностью совпадают. Даже похожие внешне плиты могут иметь различия в армировании, геометрии и способе работы.
Почему нельзя назвать одну толщину для всех панельных домов
Панельный дом — это не единый конструктивный тип с неизменным набором деталей. Под этим названием объединяется большое количество серий и проектов, создававшихся в разные годы.
На характеристики перекрытия могут влиять:
- конструктивная схема здания;
- размеры помещений и пролетов;
- способ опирания плит;
- назначение перекрытия;
- принятые проектные нагрузки;
- тип железобетонного элемента;
- особенности конкретной серии дома;
- период проектирования и строительства.
По этой причине сведения о соседнем здании, даже очень похожем внешне, нельзя автоматически переносить на собственный дом.
Совпадение этажности, формы фасада или планировки отдельных квартир также не гарантирует идентичности перекрытий. Здания могли возводиться по модифицированным проектам, а отдельные конструктивные решения со временем менялись.
Толщина плиты и толщина перекрытия — не одно и то же
Одна из самых распространенных ошибок связана со смешением двух понятий.
Железобетонная плита — несущий элемент.
Межэтажное перекрытие в бытовом понимании часто воспринимается как вся конструкция между чистым полом верхней квартиры и потолочной поверхностью нижней.
Между этими величинами может быть заметная разница.
Что может находиться над плитой
Поверх железобетона устраивают конструкцию пола. Ее состав зависит от проекта дома и последующих ремонтов.
Возможны:
- выравнивающая стяжка;
- засыпка;
- звукоизоляционный слой;
- различные листовые материалы;
- настил;
- клеевые слои;
- плитка, паркет, линолеум или другое покрытие;
- дополнительные слои, появившиеся после нескольких ремонтов.
В старых квартирах иногда обнаруживается сразу несколько поколений отделки. Новое покрытие могло укладываться поверх предыдущего, а уровень пола повышался постепенно.
Если измерять расстояние от чистого пола до потолка соседнего этажа, большая часть этих слоев попадет в результат.
Что может находиться снизу
Нижняя поверхность плиты тоже не обязательно видна непосредственно.
На потолке могут присутствовать:
- штукатурка;
- шпаклевочные слои;
- декоративное покрытие;
- подвесная конструкция;
- натяжной потолок;
- обшивка;
- дополнительная звукоизоляция.
Особенно заметно искажение при наличии подвесного или натяжного потолка. Видимая плоскость в таком случае расположена ниже железобетонной поверхности.
Почему визуальная оценка часто ошибочна
По внешнему виду помещения определить толщину плиты практически невозможно. Даже открытая кромка конструкции не всегда показывает только железобетон.
Например, возле технологического отверстия или старого прохода коммуникаций могут быть видны разные материалы. Часть из них относится к стяжке, часть — к заделке отверстия, часть — непосредственно к плите.
Ошибку вызывает и различие уровней пола. Иногда кажется, что большая высота ступеньки или порога связана с массивной плитой. На практике она может быть сформирована дополнительными слоями пола.
Ненадежными являются попытки оценивать толщину по:
- высоте дверных проемов;
- уровню подоконников;
- глубине розеток;
- толщине потолочной отделки;
- старым фотографиям ремонта;
- внешнему сходству с другим домом.
Такие признаки могут дать представление об устройстве отделки, но не позволяют надежно установить геометрию несущей конструкции.
Какие типы перекрытий могут встречаться
В жилищном строительстве применялись разные железобетонные решения. Для панельных зданий характерны крупноразмерные сборные элементы, однако конкретная конструкция зависит от проекта.
Сплошные железобетонные плиты
Такой элемент представляет собой массивную железобетонную конструкцию без продольных пустот, характерных для некоторых других типов сборных плит.
Ее работа определяется геометрией, армированием и способом опирания. В крупнопанельном строительстве подобные решения позволяли связать перекрытие со стеновыми элементами и обеспечить требуемую пространственную жесткость здания.
Плиты с конструктивными особенностями
Не каждое перекрытие обязательно выглядит как простой прямоугольный железобетонный лист одинаковой толщины по всей площади.
В конструкции могут присутствовать:
- участки усиления;
- технологические зоны;
- закладные элементы;
- монтажные соединения;
- специальные места для инженерных коммуникаций;
- особенности кромок и опорных участков.
Поэтому даже знание общей толщины элемента не дает полного представления о его устройстве.
От чего зависит толщина железобетонной плиты
Толщина связана не с одним параметром, а с совокупностью проектных условий.
Размер пролета
Перекрытие работает под нагрузкой между опорами. Чем сложнее расчетная схема, тем больше значение имеют жесткость элемента, армирование и его геометрия.
При этом нельзя сводить зависимость к простому правилу вроде «больше комната — толще плита». Конструкция рассчитывается целиком, а требуемая несущая способность достигается сочетанием разных параметров.
Схема опирания
Железобетонная плита может по-разному взаимодействовать с несущими стенами. Ее работа зависит от того, на какие элементы она опирается и как включена в пространственную систему здания.
Снаружи квартира не показывает эту схему полностью. Направление работы плиты не всегда совпадает с тем, как человек интуитивно воспринимает расположение комнаты.
Армирование
Железобетон состоит из бетона и стальной арматуры, работающих совместно. Несущая способность определяется не только количеством бетона.
Две конструкции похожих габаритов могут иметь различные схемы армирования и предназначаться для разных условий работы. Именно поэтому самостоятельная оценка прочности только по толщине не имеет достаточного основания.
Нагрузки
Перекрытие рассчитывается с учетом собственного веса и нагрузок, возникающих при эксплуатации здания.
К ним относятся масса конструкций пола, перегородок, оборудования и другие предусмотренные проектом воздействия.
Толщина плиты связана с этими условиями, но не позволяет сама по себе определить допустимую нагрузку для конкретного помещения.
Почему сведения о толщине особенно важны при ремонте
Во время обычной замены обоев или напольного покрытия конструкция плиты часто вообще не имеет значения. Интерес к ней появляется тогда, когда ремонт приближается к несущему основанию.
Поводом разобраться в устройстве перекрытия могут стать:
- планируемое изменение конструкции пола;
- обнаружение трещин или повреждений;
- старые отверстия неизвестного происхождения;
- необходимость разобраться с расположением инженерных коммуникаций;
- значительное увеличение массы новых слоев пола;
- работы, способные затронуть железобетон;
- подготовка к обследованию конструкции.
Знать только толщину при этом недостаточно. Более важны тип элемента, его положение, состояние и особенности армирования.
Почему сверление плиты нельзя оценивать только по ее толщине
Распространенная ошибка — считать, что любое вмешательство безопасно, если предполагаемая глубина меньше толщины железобетона.
Такая логика не учитывает внутреннее устройство элемента.
В плите располагается арматура. Могут присутствовать закладные детали и зоны соединения с другими конструкциями. Кроме того, неизвестно, где именно проходят инженерные коммуникации, если они были заложены в конструкцию или позднее оказались рядом с ней.
Поэтому одна цифра не отвечает на вопрос о допустимости конкретного вмешательства.
Даже точно установленная толщина не показывает:
- положение арматуры;
- ее направление;
- диаметр и количество стержней;
- состояние железобетона;
- расположение соединений;
- наличие скрытых коммуникаций;
- конструктивную роль выбранного участка.
Это особенно важно для работ, связанных с глубокими отверстиями, штробами и другими изменениями несущего элемента.

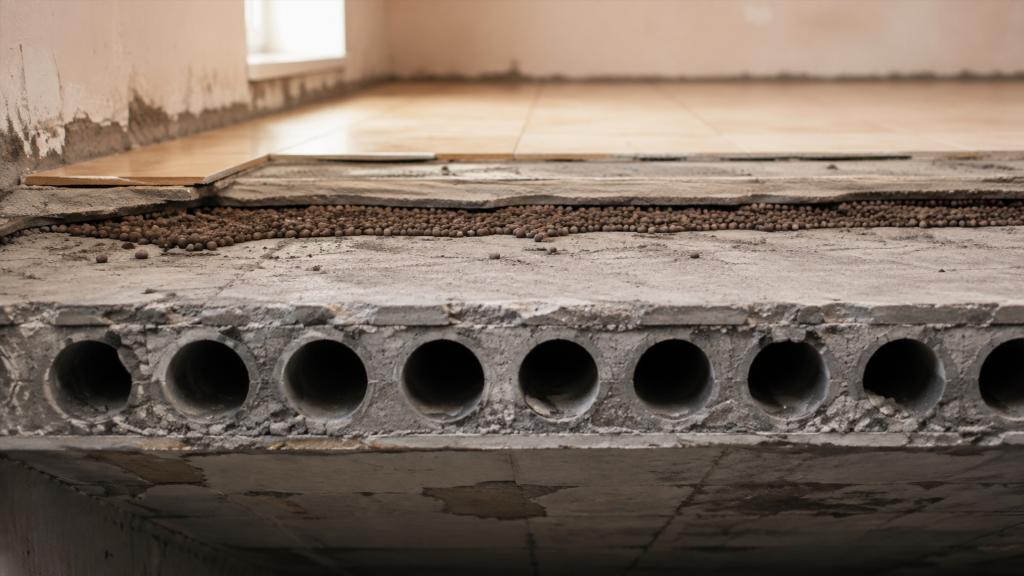

Как отличить плиту от слоев пола
Во время демонтажа старого покрытия граница между стяжкой и железобетоном не всегда очевидна человеку без опыта.
Стяжка тоже может выглядеть плотной, серой и похожей на бетон. Однако ее назначение другое. Она формирует основание пола, выравнивает поверхность и может распределять локальные нагрузки, но не заменяет несущую плиту здания.
На наличие отдельного верхнего слоя могут указывать:
- отличия в структуре материала;
- заметная граница между слоями;
- иная плотность;
- трещины, не продолжающиеся в нижнюю конструкцию;
- остатки засыпки или звукоизоляции;
- разница уровня в соседних помещениях.
Такие признаки позволяют предположить устройство пола, однако не являются достаточным основанием для самостоятельных выводов о несущей конструкции.
Почему стяжка может создавать ложное впечатление очень толстой плиты
В панельных домах уровень чистого пола формировался не только перекрытием. Для выравнивания основания и решения акустических задач поверх плиты могли устраиваться дополнительные слои.
После последующих ремонтов конструкция иногда становилась еще толще. Старую отделку не всегда удаляли полностью. Сверху появлялась новая стяжка, листовой материал или очередное напольное покрытие.
В результате при вскрытии небольшой зоны человек может увидеть значительную толщину минерального материала и принять ее целиком за железобетон.
Особенно часто это происходит около дверного проема или в месте демонтажа сантехнического оборудования, где видно сразу несколько слоев.
Можно ли определить плиту по серии дома
Информация о серии здания действительно способна значительно сузить круг вариантов, но использовать ее нужно осторожно.
Точно установленный проект дома позволяет искать сведения о его конструктивной системе. В технической документации могут быть указаны типы перекрытий, размеры элементов и другие характеристики.
Сложность состоит в том, что бытовое определение серии по фотографии или планировке может быть ошибочным. Существуют модификации, переходные варианты и внешне похожие здания.
Если характеристика плиты нужна для решения, связанного с несущими конструкциями, предположительная идентификация дома недостаточна.
Какие источники информации надежнее визуальных предположений
Для оценки конструкции полезнее опираться на документацию и обследование, чем на сравнение с фотографиями других квартир.
Информация может содержаться в:
- технической документации здания;
- проектных материалах;
- конструктивных чертежах;
- документах по обследованию;
- материалах, где точно указана серия и модификация дома.
Если документы отсутствуют или вызывают сомнения, характеристики конкретной конструкции уточняют обследованием.
Такой подход особенно важен, когда информация нужна не из общего интереса, а перед вмешательством в перекрытие.
Какие ошибки встречаются чаще всего
Большинство ошибочных выводов появляется из-за попытки получить точную характеристику косвенным способом.
Перенос параметров с похожего дома
Внешне одинаковые здания могут относиться к разным модификациям или иметь конструктивные отличия.
Измерение всей конструкции пола
Толщина стяжки, покрытия и других слоев прибавляется к железобетону и завышает результат.
Оценка по отверстию неизвестного происхождения
Старое отверстие может иметь заделку, расширение или проходить через несколько материалов. Его края не обязательно показывают исходную структуру перекрытия.
Попытка определить несущую способность по толщине
Толщина — только одна из характеристик. Без сведений об армировании, бетоне, опирании и состоянии конструкции вывод о допустимой нагрузке ненадежен.
Снятие отделки ради поиска плиты без ясной задачи
Само обнаружение железобетона часто не дает нужной информации. Если требуется узнать свойства конструкции, важнее понять, какие именно данные нужны для последующего решения.
Что стоит уточнить перед ремонтом, затрагивающим перекрытие
Если работы выходят за пределы косметической отделки, полезно заранее собрать сведения о конструкции.
Имеет смысл установить:
- какой тип перекрытия использован в доме;
- точно ли определена серия или проект здания;
- какие слои находятся над плитой;
- имеются ли старые отверстия или повреждения;
- присутствуют ли признаки ремонта железобетона;
- затрагивает ли планируемое решение несущую часть;
- требуется ли обследование конкретного участка.
Такая информация дает гораздо больше, чем попытка найти универсальную цифру толщины.
Какие признаки требуют дополнительного внимания
Сам по себе вопрос о толщине плиты не означает наличие проблемы. Но при осмотре перекрытия могут обнаруживаться признаки, которые не стоит объяснять только особенностями отделки.
К ним относятся:
- заметное разрушение бетона;
- открытая или сильно корродировавшая арматура;
- значительные трещины в железобетоне;
- следы старых крупных вырезов;
- деформации;
- локальное отслоение материала;
- последствия длительного увлажнения.
Причины таких дефектов различаются. По фотографии или одному внешнему признаку определить их надежно нельзя. Здесь важнее состояние конструкции, чем ее номинальная толщина.
Почему толщина плиты не отвечает на вопрос о допустимости перепланировки
При перепланировке иногда пытаются использовать толщину перекрытия как главный ориентир: чем массивнее конструкция, тем более свободным кажется выбор решений.
Такой подход неверен.
Возможность изменения планировки зависит не только от перекрытия. Значение имеют несущие стены, нагрузка на конструкции, расположение инженерных систем и характер самих изменений.
Даже подробная информация о плите не заменяет оценки всей затрагиваемой части здания.
Что дает понимание конструкции перекрытия владельцу квартиры
Разбираться в принципиальном устройстве перекрытия полезно даже без намерения проводить сложные строительные работы.
Это помогает не путать стяжку с несущей плитой, осторожнее относиться к вмешательству в железобетон и понимать ограничения бытовых измерений.
Полезно помнить несколько вещей:
- плита перекрытия является частью несущей системы здания;
- видимая толщина пола не равна толщине плиты;
- панельные дома конструктивно неодинаковы;
- одна толщина не описывает прочность элемента;
- точные характеристики надежнее искать в документации конкретного здания;
- вмешательство в железобетон требует понимания его внутреннего устройства.
Итог
Толщина плиты перекрытия в панельном доме определяется конструктивным решением конкретного здания и не сводится к одной универсальной величине. Разные проекты и модификации домов могут использовать отличающиеся элементы, а внешнее сходство зданий не подтверждает совпадение их конструкций.
Главная бытовая ошибка — принимать за толщину плиты всю конструкцию между полом и потолком. Стяжка, звукоизоляция, засыпки, напольные покрытия и потолочная отделка увеличивают видимую толщину перекрытия, не являясь частью несущего железобетона.
Для общего понимания устройства квартиры достаточно различать несущую плиту и отделочные слои. Если же параметры нужны перед работами, способными затронуть перекрытие, ориентироваться только на внешний вид, измерения через отделку или сведения о похожем доме не стоит. Существенную информацию дают тип конструкции, проект здания, состояние железобетона, особенности армирования и расположение конкретного участка в несущей системе.
