Трубчатый рекуператор используют в вентиляционных системах для передачи части тепла между вытяжным и приточным воздухом без их прямого смешивания. В холодный период воздух, удаляемый из помещения, отдает тепло через стенки труб более холодному приточному потоку. В теплое время направление теплового обмена может меняться: более прохладный удаляемый воздух частично снижает температуру поступающего снаружи.
Сам принцип выглядит достаточно просто, однако фактическая эффективность такого теплообмена зависит сразу от нескольких факторов. Важны материал и геометрия труб, площадь поверхности, скорость воздуха, разница температур, состояние внутренних каналов и даже образование конденсата. Изменение одного параметра нередко влияет сразу на несколько характеристик системы: теплоотдачу, аэродинамическое сопротивление, стабильность работы и требования к обслуживанию.

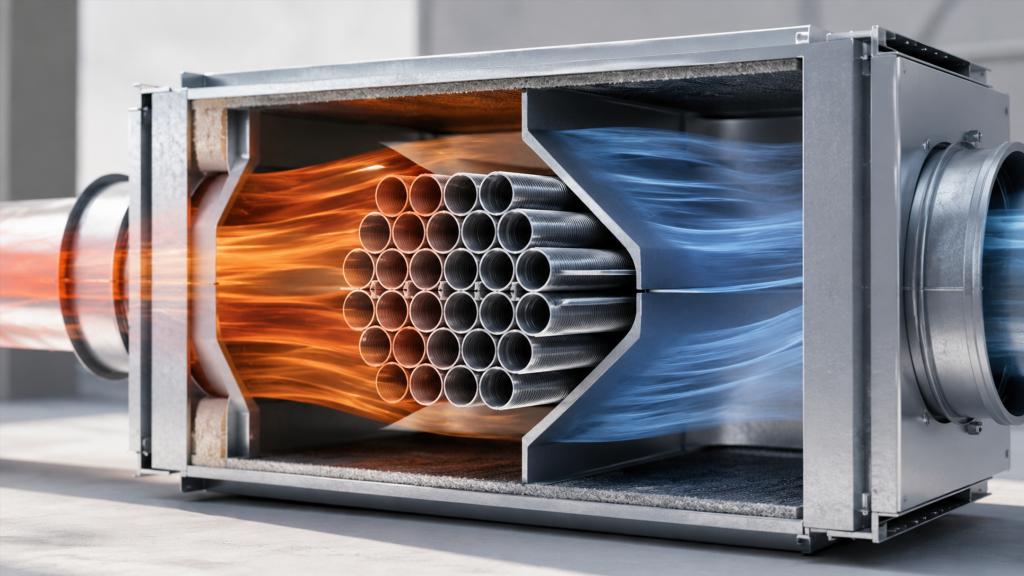

Как устроен теплообмен в трубчатом рекуператоре
В основе работы лежит передача тепла через разделяющую поверхность. Один воздушный поток проходит внутри труб, другой движется снаружи или по отдельной группе каналов. Между ними находится стенка, поэтому сами воздушные массы при исправной конструкции не должны напрямую смешиваться.
Передача тепла включает несколько последовательных процессов:
- тепло переходит от более теплого воздуха к поверхности трубы;
- распространяется через материал стенки;
- от поверхности трубы передается более холодному воздушному потоку.
На результат влияет не только теплопроводность материала. Даже хорошо проводящая тепло стенка не обеспечит высокую отдачу, если площадь контакта мала или воздух проходит теплообменную зону слишком быстро.
Трубчатая конструкция интересна тем, что позволяет получить большую площадь поверхности в сравнительно компактном объеме. Множество каналов создают значительную границу раздела между двумя потоками. При этом увеличение количества или длины труб не дает неограниченного роста эффективности: вместе с площадью теплообмена обычно растет сопротивление движению воздуха.
Площадь теплообмена и размеры труб
Один из ключевых факторов — площадь поверхности, через которую передается тепло. Чем дольше воздух контактирует с разделяющей стенкой и чем больше площадь этой стенки, тем больше потенциальная возможность для теплообмена.
В трубчатом рекуператоре площадь зависит от:
- количества труб;
- их длины;
- наружного и внутреннего диаметра;
- расположения каналов относительно воздушного потока;
- общей компоновки теплообменного блока.
Однако оценивать площадь отдельно от остальных характеристик неправильно. Очень длинный или чрезмерно плотный теплообменник способен создать заметное сопротивление вентиляции. Воздуху становится сложнее проходить через систему, а фактический расход может уменьшиться.
Из-за этого эффективный теплообменник — не обязательно тот, в котором просто используется максимально возможное количество труб. Конструкция должна обеспечивать разумный баланс между площадью контакта и свободным движением воздуха.
Почему диаметр труб имеет значение
Диаметр влияет сразу на несколько процессов. При одинаковом объеме теплообменника множество тонких труб способны дать большую суммарную площадь поверхности, чем небольшое количество крупных каналов. Но уменьшение проходного сечения повышает чувствительность к загрязнению и может увеличивать аэродинамическое сопротивление.
Крупные каналы, напротив, создают более свободный путь для воздуха, но при ограниченных размерах корпуса площадь теплообмена может оказаться меньше.
Поэтому сам по себе диаметр не служит универсальным показателем качества. Его рассматривают вместе с количеством каналов, их длиной, расходом воздуха и особенностями всей вентиляционной системы.
Материал труб и теплопередача
Материал разделяющей поверхности должен передавать тепло от одного потока другому. Разные материалы заметно отличаются по теплопроводности, толщине стенок, устойчивости к влаге и эксплуатационным свойствам.
Высокая теплопроводность способствует передаче энергии через стенку, однако она является только частью общей картины. На практике сопротивление теплопередаче создают также воздушные слои по обе стороны поверхности.
Материал труб оценивают сразу по нескольким признакам:
- способности проводить тепло;
- устойчивости к конденсату;
- долговечности;
- возможности очистки;
- стабильности геометрии;
- совместимости с условиями эксплуатации.
Тонкая стенка обычно оказывает меньшее сопротивление теплопередаче, чем толстая, если речь идет об одном и том же материале. Но чрезмерное уменьшение толщины способно повлиять на механическую устойчивость труб.
Почему хороший материал не гарантирует высокий результат
Даже материал с высокой теплопроводностью не компенсирует неудачную геометрию теплообменника. Если воздух почти не контактирует с поверхностью или проходит через блок слишком быстро, возможности материала используются лишь частично.
С другой стороны, достаточно развитая площадь теплообмена может уменьшить влияние умеренной теплопроводности стенки.
Именно сочетание материала и конструкции определяет реальное поведение рекуператора, а не отдельная характеристика трубы.
Скорость движения воздуха
Воздушный поток должен провести внутри теплообменника некоторое время. Чем быстрее воздух движется по каналам, тем меньше времени остается для передачи тепла.
Но чрезмерное замедление тоже нельзя считать безусловным преимуществом. Вентиляционная система должна обеспечивать необходимый воздухообмен, а рекуператор является лишь одним из ее элементов.
При изменении скорости одновременно меняются:
- продолжительность контакта воздуха с поверхностью;
- интенсивность теплоотдачи;
- сопротивление движению потока;
- производительность вентиляции;
- возможный уровень шума.
Поэтому оценивать рекуператор только по температуре воздуха после теплообменника недостаточно. Важно учитывать, какой воздушный поток при этом фактически проходит через систему.
Схема движения потоков
Характер взаимного движения приточного и вытяжного воздуха заметно влияет на способность системы передавать тепло.
Потоки могут двигаться в разных направлениях относительно друг друга. В теплообменниках встречаются параллельные, встречные и перекрестные схемы. Они отличаются распределением температуры вдоль поверхности и характером теплообмена.
При встречном движении температурная разница между воздушными потоками может сохраняться на большей длине теплообменника. Это создает благоприятные условия для передачи тепла. При других схемах температурное поле формируется иначе.
В трубчатых конструкциях реальная картина часто сложнее простой теоретической модели. Воздух распределяется между многочисленными каналами, меняет направление и проходит вокруг труб. Любая неравномерность потока способна уменьшить полезную площадь поверхности.
Равномерность распределения воздуха
Большой теплообменник может работать хуже ожидаемого, если воздух идет преимущественно через отдельные участки.
Поток всегда стремится двигаться по пути с меньшим сопротивлением. Если внутри корпуса есть зоны с различной плотностью труб, неудачные повороты или свободные пространства, часть воздуха может пройти теплообменник слишком быстро.
Появляются участки, которые используются интенсивно, тогда как другие почти не участвуют в передаче тепла.
Признаки неравномерного распределения могут проявляться через:
- неодинаковую температуру разных участков;
- повышенное сопротивление при сравнительно небольшой полезной отдаче;
- зоны усиленного образования конденсата;
- различную степень загрязнения каналов.
С точки зрения эффективности важна не только общая площадь труб, но и то, насколько полно воздух взаимодействует с этой площадью.
Разница температур между потоками
Теплообмен становится интенсивнее при заметной разнице температур. Если приточный и вытяжной воздух имеют близкую температуру, количество передаваемого тепла уменьшается.
Поэтому одинаковый рекуператор может показывать разные результаты в разную погоду. При сильном охлаждении наружного воздуха температурный потенциал для передачи тепла возрастает, однако одновременно увеличивается вероятность появления других эффектов — в частности, конденсации влаги и переохлаждения отдельных участков.
Результат работы нельзя оценивать по одному случайному измерению. Поведение теплообменника связано с текущими условиями, расходом воздуха и влажностью.
Влажность и образование конденсата
Удаляемый из жилых помещений воздух содержит водяной пар. При контакте с холодными поверхностями его температура может снизиться до уровня, при котором часть влаги превращается в жидкость.
В трубчатом рекуператоре конденсат способен возникать на поверхности или внутри отдельных каналов — в зависимости от того, как устроено движение потоков.
Само образование влаги связано с физикой теплообмена и не всегда означает неисправность. Проблемы возникают, если конструкция не учитывает возможное накопление воды.
Конденсат может влиять на:
- состояние внутренних поверхностей;
- сопротивление воздушному потоку;
- загрязнение теплообменника;
- долговечность отдельных материалов;
- стабильность работы в холодный период.
Что происходит при сильном охлаждении
Если температура поверхности становится достаточно низкой, сконденсировавшаяся вода способна замерзать. Лед уменьшает проходное сечение каналов и ухудшает движение воздуха.
Возникает неблагоприятная цепочка: проход становится уже, сопротивление растет, распределение воздуха меняется, а теплообмен перестает соответствовать обычному режиму.
Поэтому работа рекуператора при низких наружных температурах требует учитывать не только передачу тепла, но и поведение влаги.
Загрязнение внутренних поверхностей
Со временем на стенках теплообменника могут появляться пыль и другие загрязнения, переносимые воздушными потоками. Их влияние нельзя свести только к вопросу чистоты.
Отложения способны создавать дополнительный слой между воздухом и поверхностью трубы. Тепло проходит через него хуже, чем через чистую стенку. Одновременно загрязнение может уменьшать проходное сечение каналов.
Особенно чувствительны к этому конструкции с небольшими каналами и большим количеством труднодоступных участков.
При оценке рекуператора полезно обращать внимание не только на его характеристики в новом состоянии, но и на возможность поддерживать поверхность теплообмена в рабочем состоянии.
Аэродинамическое сопротивление
Один из главных компромиссов трубчатой конструкции связан с сопротивлением воздуху.
Чтобы увеличить теплообмен, хочется создать большую площадь поверхности и заставить воздух дольше взаимодействовать с ней. Но дополнительные трубы, изгибы и узкие промежутки затрудняют движение потока.
Повышенное сопротивление может привести к нескольким последствиям:
- фактический расход воздуха снижается;
- вентиляционному оборудованию требуется преодолевать большую нагрузку;
- возрастает чувствительность системы к загрязнению;
- возможно увеличение аэродинамического шума.
Поэтому рекуператор нельзя рассматривать отдельно от вентиляционного тракта. Высокая тепловая отдача при слишком малом воздушном потоке сама по себе не делает систему эффективной.
Герметичность разделения потоков
Смысл рекуператора заключается в передаче тепла без прямого перемешивания приточного и вытяжного воздуха. Если между каналами возникают нежелательные перетоки, эксплуатационные свойства системы меняются.
Герметичность особенно зависит от:
- состояния соединений;
- качества разделяющих поверхностей;
- устойчивости материала к деформации;
- сохранения целостности конструкции со временем.
Повреждение трубы или нарушение соединения может создать путь между воздушными каналами. Такая ситуация уже относится не к снижению эффективности теплообмена, а к изменению самой схемы вентиляции.
Почему процент эффективности нельзя оценивать отдельно от воздухообмена
Температурная эффективность рекуператора показывает, насколько приточный воздух приблизился по температуре к вытяжному. Этот показатель удобен для сравнения режимов, но без учета расхода воздуха он дает неполную картину.
Представим два режима. В одном через теплообменник проходит небольшой объем воздуха, который успевает хорошо нагреться. В другом воздушный поток значительно больше, но повышение температуры каждого отдельного объема оказывается меньше.
Первый вариант может выглядеть более привлекательным по температурному показателю, хотя система при этом обеспечивает существенно меньший воздухообмен.
Для практической оценки важна совокупность характеристик:
- количество перемещаемого воздуха;
- температурная разница;
- сопротивление рекуператора;
- стабильность работы;
- потребление энергии вентиляционным оборудованием;
- поведение системы при изменении наружных условий.
Что чаще всего ухудшает работу трубчатого рекуператора
Снижение эффективности редко связано только с одним фактором. Чаще одновременно проявляются несколько причин.
К типичным относятся:
- недостаточная площадь теплообмена;
- чрезмерно высокая скорость воздуха;
- неравномерное распределение потоков;
- загрязнение труб;
- образование большого количества конденсата;
- обмерзание отдельных участков;
- слишком высокое аэродинамическое сопротивление;
- утечки воздуха между зонами системы;
- обход части теплообменной поверхности основным потоком.
Некоторые из этих проблем способны усиливать друг друга. Например, загрязнение уменьшает проходное сечение, из-за чего меняется распределение воздуха. Конденсат дополнительно удерживает частицы, а при отрицательной температуре может возникнуть обмерзание.
Трубчатая конструкция и ее преимущества
Трубчатые теплообменники привлекательны развитой поверхностью теплообмена и понятным принципом разделения потоков. Геометрию можно адаптировать под разные компоновки вентиляционного оборудования.
К потенциальным достоинствам относятся:
- большая площадь поверхности при использовании множества каналов;
- возможность физически разделить приточный и вытяжной воздух;
- разнообразие материалов и геометрии;
- сравнительно понятный принцип теплообмена;
- возможность получить компактный теплообменный блок при подходящей компоновке.
Однако каждое преимущество имеет обратную сторону. Большое количество труб усложняет движение воздуха и очистку, компактность может сопровождаться плотной компоновкой, а увеличение длины каналов повышает сопротивление.
Ограничения трубчатого рекуператора
Трубчатый принцип не является универсальным решением для любой вентиляционной системы. Его характеристики сильно зависят от конкретной конструкции.
Среди наиболее заметных ограничений выделяются аэродинамическое сопротивление, чувствительность к загрязнению узких каналов, необходимость учитывать конденсат и возможность неравномерного распределения воздуха.
Теплообменник также занимает определенный объем. Попытка значительно увеличить его эффективность за счет площади поверхности обычно приводит либо к увеличению размеров, либо к усложнению внутренней структуры.
Поэтому при оценке важнее смотреть не на отдельное достоинство, а на баланс нескольких свойств.
Какие характеристики действительно важны при оценке
Один показатель не способен полноценно описать трубчатый рекуператор. Полезнее рассматривать несколько связанных характеристик.
Тепловая отдача
Она показывает, насколько интенсивно система передает тепло между потоками. На нее влияют площадь, материал, геометрия и условия эксплуатации.
Воздушный расход
Рекуперация является частью вентиляции, поэтому сохранение достаточного воздухообмена остается принципиально важным.
Сопротивление
Чем сильнее теплообменник мешает движению воздуха, тем сложнее вентиляционной системе поддерживать необходимый поток.
Устойчивость к влаге
Конструкция должна сохранять работоспособность при появлении конденсата и изменении влажности воздуха.
Возможность обслуживания
Теплообменная поверхность постепенно загрязняется. Чем сложнее доступ к каналам, тем сильнее первоначальные характеристики могут отличаться от поведения конструкции после длительной эксплуатации.
Почему большой рекуператор не всегда эффективнее маленького
Интуитивно кажется, что увеличение размеров должно автоматически улучшать теплообмен. На практике значение имеет то, как используется дополнительный объем.
Если увеличение размера сопровождается ростом площади контакта и при этом воздух распределяется равномерно, эффективность действительно может повыситься. Если же внутри возникают застойные зоны или основная часть потока идет по наиболее свободным каналам, дополнительная поверхность почти не участвует в работе.
Сходная ситуация возникает при чрезмерно плотной компоновке. Площадь становится больше, но сопротивление возрастает настолько, что воздухообмен ухудшается.
Габариты имеют значение только вместе с геометрией и характером движения воздуха.
Как оценивать идею трубчатого рекуператора на общем уровне
При рассмотрении такой конструкции полезно отказаться от поиска одной «главной» характеристики. Хороший теплообменник должен одновременно передавать заметную часть тепла, не создавать чрезмерного препятствия воздушному потоку и сохранять рабочие свойства при влажности и загрязнении.
Для общей оценки стоит обращать внимание на несколько вопросов:
- насколько велика реально используемая поверхность теплообмена;
- равномерно ли оба воздушных потока взаимодействуют с трубами;
- не становится ли путь воздуха чрезмерно сложным;
- как конструкция ведет себя при образовании влаги;
- сохраняется ли возможность очистки внутренних поверхностей;
- надежно ли разделены приточный и вытяжной каналы;
- насколько характеристики зависят от изменения температуры и расхода воздуха.
Такой подход дает более реалистичное представление о конструкции, чем оценка только по материалу труб или их количеству.
Итог
Эффективность трубчатого рекуператора формируется одновременно тепловыми и аэродинамическими процессами. Большая площадь поверхности способствует передаче тепла, но плотная и длинная система каналов повышает сопротивление. Теплопроводный материал облегчает передачу энергии через стенку, но не устраняет влияние скорости воздуха и распределения потоков. Низкая температура увеличивает потенциал теплообмена, одновременно повышая значение конденсации и возможного обмерзания.
Поэтому трубчатый рекуператор правильнее рассматривать как систему взаимосвязанных характеристик. Значение имеют геометрия труб, площадь поверхности, материал, расход воздуха, схема движения потоков, влажность, загрязнение и сопротивление. Именно их сочетание определяет, насколько полно теплообменник использует тепло удаляемого воздуха, не ухудшая основную задачу вентиляции — стабильный воздухообмен в доме.
