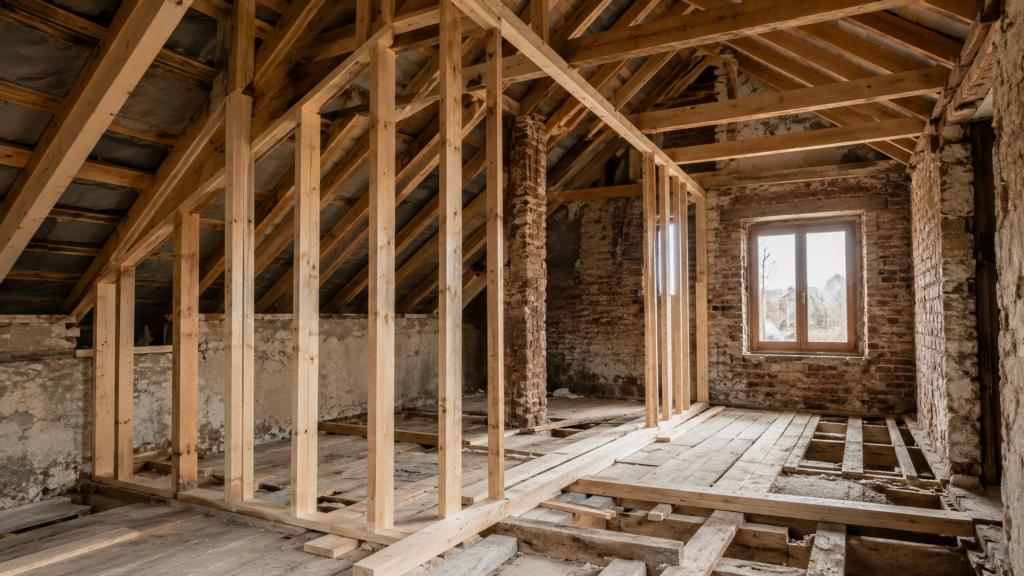

Каркасная мансарда позволяет увеличить полезную площадь дома без возведения полноценного тяжелого этажа. Для старого здания такое решение часто выглядит особенно привлекательным: существующий дом сохраняется, а пространство под крышей превращается в дополнительный жилой уровень. Однако сама по себе малая масса каркасной конструкции не означает, что надстройку можно рассматривать отдельно от состояния здания.
Старый дом уже много лет работает как единая конструктивная система. Фундамент воспринимает нагрузки от стен и перекрытий, стены передают их вниз, перекрытия связывают отдельные части здания, а кровля защищает всю конструкцию от осадков и ветра. Появление мансарды меняет эту систему. Возникают дополнительные нагрузки, меняется геометрия крыши, могут появляться новые точки опирания и иное распределение усилий.
Поэтому перед проектированием каркасной мансарды важно оценивать не только будущую надстройку, но и состояние всего существующего дома — от основания до верхнего перекрытия.
Почему небольшой вес мансарды не снимает вопросов к старому дому
Каркасные конструкции действительно заметно легче многих традиционных решений из кирпича, блоков или железобетона. Благодаря этому их часто используют при реконструкции. Но дополнительный этаж — это не только масса стоек, утеплителя и отделки.
На существующие конструкции начинают воздействовать:
- вес самого каркаса;
- масса кровельной системы;
- внутренняя и наружная обшивка;
- утепление и инженерные элементы;
- перекрытие и отделочные материалы;
- эксплуатационная нагрузка от людей, мебели и оборудования;
- снеговая и ветровая нагрузка на изменившуюся крышу.
Важна не только общая величина нагрузки, но и то, куда она передается. Новые стойки или элементы крыши могут опираться на участки, которые раньше не воспринимали значительных усилий.
Из-за этого формулировка «каркасная мансарда легкая» сама по себе ничего не говорит о возможности ее устройства на конкретном старом доме.
Состояние фундамента
Фундамент остается конечным звеном, через которое большая часть нагрузки передается на грунт. Его состояние имеет принципиальное значение даже в тех случаях, когда надстройка планируется из сравнительно легких материалов.
У старых домов встречаются разные основания: ленточные фундаменты, столбчатые конструкции, каменная кладка, кирпичные основания, бетон различного качества. Иногда часть фундамента ремонтировалась в разные годы, поэтому его фактическое состояние может заметно отличаться по периметру здания.
Какие признаки требуют внимания
При общей оценке дома настораживают:
- заметные трещины в фундаменте или цоколе;
- раскрывающиеся трещины в стенах;
- просадка отдельных участков здания;
- выраженный перекос конструкций;
- следы длительного увлажнения основания;
- разрушение поверхности бетона или кладки;
- неодинаковое состояние разных частей дома.
Отдельная трещина еще не объясняет причину проблемы. Важно понимать ее характер, направление и связь с другими деформациями здания.
Дом может внешне выглядеть устойчивым, хотя часть конструкций уже работает на пределе своих возможностей. Дополнительная нагрузка способна изменить сложившееся равновесие.
Что может рассказать состояние стен
Стены старого дома выполняют не только ограждающую функцию. Во многих зданиях именно они воспринимают нагрузки от перекрытий и крыши.
Материал стен имеет большое значение. Кирпичная кладка, деревянный сруб, брус, старые шлакоблоки или смешанные конструкции стареют по-разному и требуют разной оценки.
Трещины и деформации
Особое внимание обычно привлекают трещины возле углов здания, оконных и дверных проемов, в местах сопряжения стен и на участках изменения высоты.
Характер трещин может указывать на разные процессы:
- неравномерную осадку;
- локальное ослабление кладки;
- деформацию перемычек;
- движение отдельных частей здания;
- последствия прежней перестройки;
- недостаточную пространственную жесткость.
Для деревянных стен важны также состояние венцов или элементов каркаса, следы биологического повреждения, длительное увлажнение и выраженные деформации.
Если стена потеряла часть первоначальной жесткости или несущей способности, размещение над ней новой конструкции требует особенно внимательного проектного анализа.
Верхнее перекрытие как ключевая часть реконструкции
При превращении чердака в мансарду существующее перекрытие часто оказывается одной из самых ответственных частей здания.
Чердачное перекрытие могло изначально рассчитываться на условия, значительно отличающиеся от эксплуатации жилого помещения. Оно десятилетиями работало с определенной схемой нагрузок, а после реконструкции требования к нему меняются.
Что оценивают в перекрытии
Значение имеют:
- материал балок;
- их фактическое состояние;
- наличие прогибов;
- следы протечек;
- повреждение древесины;
- состояние мест опирания;
- изменения, выполненные во время прежних ремонтов;
- наличие вырезов, отверстий и ослабленных участков.
Для деревянных перекрытий критически важны зоны, скрытые внутри стен или возле наружного контура. Именно там последствия многолетнего увлажнения могут быть сильнее, чем на открытой части балки.
Внешне ровный потолок нижнего этажа не всегда означает хорошее состояние несущих элементов.
Существующая крыша и стропильная система
Каркасная мансарда практически всегда затрагивает конструкцию крыши. Даже если часть старых элементов предполагается сохранить, режим их работы может измениться.
Старая стропильная система могла иметь промежуточные стойки, подкосы и другие элементы, которые занимают значительную часть чердака. При создании жилого пространства возникает желание удалить мешающие детали, но некоторые из них выполняют важную несущую функцию.
Удаление или перенос элементов без понимания их роли способен изменить передачу нагрузок на стены и перекрытия.
Что важно выяснить о старой крыше
До принятия концепции мансарды необходимо понимать:
- какие элементы несут основную нагрузку;
- где расположены точки опирания;
- есть ли деформации стропил;
- присутствуют ли следы многолетних протечек;
- проводилась ли реконструкция кровли раньше;
- какие элементы были заменены или усилены;
- существуют ли скрытые повреждения древесины.
Иногда новая мансарда фактически требует создания другой конструктивной схемы крыши. В таком случае вопрос уже не сводится к отделке существующего чердака.
Пространственная жесткость старого дома
Дом должен противостоять не только вертикальным нагрузкам. На него воздействует ветер, возникают горизонтальные усилия, отдельные элементы стремятся смещаться относительно друг друга.
Новая мансарда меняет высоту здания и площадь, воспринимающую ветер. Из-за этого характеристики пространственной жесткости приобретают дополнительное значение.
Особенно внимательно оценивают старые здания, в которых:
- стены слабо связаны между собой;
- имеются крупные проемы;
- удалялись внутренние стены;
- неоднократно менялась планировка;
- существуют пристройки разных лет;
- отдельные части дома выполнены из разных материалов.
Пристройка и основной дом могут иметь разные фундаменты, различную жесткость и собственные деформации. Использовать их как единую опору для надстройки без анализа рискованно.
Почему история реконструкций важна не меньше возраста дома
Возраст здания сам по себе не определяет его пригодность к реконструкции. Хорошо сохранившийся старый дом иногда находится в более понятном состоянии, чем сравнительно новое здание после многочисленных переделок.
Сложности появляются, когда в разные годы:
- расширялись оконные проемы;
- разбирались внутренние стены;
- устраивались пристройки;
- менялась конструкция перекрытий;
- заменялась крыша;
- выполнялось локальное усиление;
- фундамент ремонтировался отдельными участками.
Такие изменения способны полностью изменить первоначальную схему работы здания.
Особенно важны переделки, о которых нет чертежей или достоверной информации. Видимая конструкция в этом случае может не отражать фактическое устройство скрытых узлов.
Материал старого дома влияет на характер проверки
Требования к оценке существующего здания нельзя свести к одному универсальному набору признаков.
Деревянный дом
Для деревянных зданий большое значение имеют состояние нижних частей стен, мест соединений, балок и зон возле кровли.
Древесина может долго сохранять нормальный внешний вид при локальном повреждении в скрытом участке. Повторяющееся увлажнение, плохая вентиляция и старые протечки постепенно снижают надежность отдельных элементов.
Также необходимо учитывать естественные деформации древесины и изменения геометрии здания за годы эксплуатации.
Кирпичный дом
У кирпичной кладки анализируют состояние швов, трещины, локальные разрушения и качество участков возле проемов.
Старые стены иногда имеют неоднородную структуру. За десятилетия отдельные участки могли перекладываться, ремонтироваться или дополняться другими материалами.
Дом из блоков
Для блочных стен важны характер кладки, наличие повреждений, состояние верхней части стены и конструктивных элементов, распределяющих нагрузку.
Особое значение имеет то, как новая надстройка будет взаимодействовать с существующей коробкой здания.
Геометрия дома и уже существующие деформации
Перед реконструкцией важна не только прочность отдельных материалов, но и фактическая геометрия дома.
Старое здание может иметь:
- отклонение стен от вертикали;
- перепады уровня перекрытия;
- прогибы балок;
- деформированную линию кровли;
- неодинаковую высоту противоположных стен;
- смещение отдельных конструктивных частей.
Некоторые деформации сформировались давно и больше почти не развиваются, другие продолжают изменяться. Для проекта мансарды эта разница принципиальна.
Простое выравнивание отделочными материалами не устраняет причину деформации и не делает основание для новой конструкции надежнее.
Влага как скрытый фактор риска
Состояние старого дома невозможно оценивать только по трещинам и прогибам. Не менее важна история увлажнения.
Протечки кровли, конденсат, капиллярная влага, повреждение водосточной системы и плохое проветривание чердака могут годами воздействовать на конструкции.
Наиболее уязвимы:
- концы деревянных балок;
- элементы возле наружных стен;
- участки под старыми протечками;
- зоны вокруг дымовых и вентиляционных каналов;
- нижние элементы деревянных стен;
- места, закрытые поздней отделкой.
После устройства мансарды доступ к части этих участков становится сложнее. Скрытое повреждение, которое не было выявлено до реконструкции, может проявиться уже после завершения работ.
Коммуникации тоже становятся частью проекта
Появление жилого уровня связано не только с несущим каркасом. Мансарде могут потребоваться отопление, электроснабжение, вентиляция, освещение и другие инженерные системы.
Старые коммуникации здания могли проектироваться для другой площади и другого режима эксплуатации.
Здесь важна не самостоятельная попытка увеличить возможности существующих систем, а понимание самого факта: изменение площади дома способно потребовать пересмотра инженерной части проекта.
Особое внимание требуется, если оборудование и сети уже неоднократно переделывались или их фактическая схема не соответствует сохранившейся документации.
Лестница и изменение внутренних конструкций
Для эксплуатации мансарды требуется связь с нижним этажом. Появление лестницы обычно связано с новым проемом в перекрытии или использованием существующего.
Такой проем нельзя рассматривать только как элемент планировки. Он затрагивает перекрытие и может менять работу балок.
Одновременно лестница требует достаточного пространства на обоих уровнях. Иногда именно возможность организовать нормальную связь этажей оказывает заметное влияние на общую концепцию реконструкции.
Поэтому оценка мансарды только снаружи дома дает неполную картину. Ее устройство связано и с изменением внутренней структуры здания.
Что может стать причиной отказа от первоначальной идеи
Не всякий старый дом рационально надстраивать даже легкой каркасной конструкцией.
Серьезными ограничениями могут стать:
- активные деформации здания;
- выраженные проблемы с фундаментом;
- сильно поврежденные несущие стены;
- неудовлетворительное состояние перекрытия;
- многочисленные неизвестные переделки;
- сложное сочетание нескольких пристроек;
- необходимость масштабной реконструкции существующей коробки.
Иногда после обследования выясняется, что сама мансарда составляет лишь небольшую часть необходимых работ. Основные затраты и сложность могут быть связаны с приведением существующего дома в состояние, пригодное для реконструкции.
В таком случае первоначальная идея требует пересмотра еще до выбора отделки, утепления или формы крыши.
Что стоит выяснить до разработки проекта
До детального проектирования полезно собрать максимум достоверной информации о существующем здании.
Особенно ценны:
- старые планы и чертежи;
- сведения о возрасте основных частей дома;
- информация о пристройках;
- данные о ремонтах фундамента;
- история замены крыши;
- сведения о демонтаже стен;
- фотографии прежних этапов ремонта;
- информация о длительных протечках или подтоплениях.
Даже старые фотографии иногда помогают понять, какие элементы существовали до последующих переделок.
При обследовании важен не только перечень обнаруженных дефектов, но и связь между ними. Трещина в стене, перекос перекрытия и деформация крыши могут оказаться проявлениями одного процесса.
Какие вопросы полезно обсудить с проектировщиком
Профессиональная оценка должна давать понимание не только того, можно ли создать мансарду в принципе, но и того, как предполагаемая конструкция взаимодействует с существующим домом.
Полезно получить ответы на вопросы:
- какие части здания будут воспринимать дополнительные нагрузки;
- какие существующие конструкции вызывают сомнения;
- требуется ли дополнительное обследование скрытых участков;
- насколько изменяется работа стен и перекрытий;
- можно ли использовать существующую стропильную систему;
- как повлияют старые пристройки и перестройки;
- какие участки дома особенно чувствительны к дополнительной нагрузке;
- насколько исходное состояние здания соответствует выбранной концепции мансарды.
Чем раньше обнаруживаются ограничения, тем меньше решений приходится пересматривать после начала реконструкции.
Почему отделку стоит обсуждать после конструктивной части
При планировании мансарды легко начать с видимых вещей: расположения окон, формы потолка, материалов стен, пола и оформления комнат.
Для старого дома последовательность приоритетов должна быть другой. Сначала требуется понять состояние существующей конструкции и принцип работы будущей надстройки.
Иначе может возникнуть красивый архитектурный замысел, который плохо сочетается с реальными возможностями здания.
Форма крыши, размеры помещений, расположение перегородок и даже варианты окон могут зависеть от выбранной несущей схемы. Конструктивные ограничения способны заметно изменить первоначальную планировку.
Каркасная мансарда как часть реконструкции всего здания
Главная особенность мансарды на старом доме заключается в том, что она не является отдельным объектом, который просто устанавливают сверху.
Новая конструкция становится частью уже существующего здания и меняет условия его работы. Ее надежность зависит не только от качества каркаса, но и от состояния фундамента, стен, перекрытий, крыши и связей между ними.
Хорошо сохранившийся дом с понятной конструктивной схемой предоставляет намного больше возможностей для реконструкции. Здание с активными деформациями, скрытыми повреждениями и многочисленными неизвестными переделками требует значительно более осторожной оценки.
Каркасная технология помогает снизить массу надстройки, но не отменяет требований к существующему основанию. Именно состояние старого дома определяет, насколько задуманная мансарда совместима с ним и какие изменения потребуются еще до начала основных работ.
