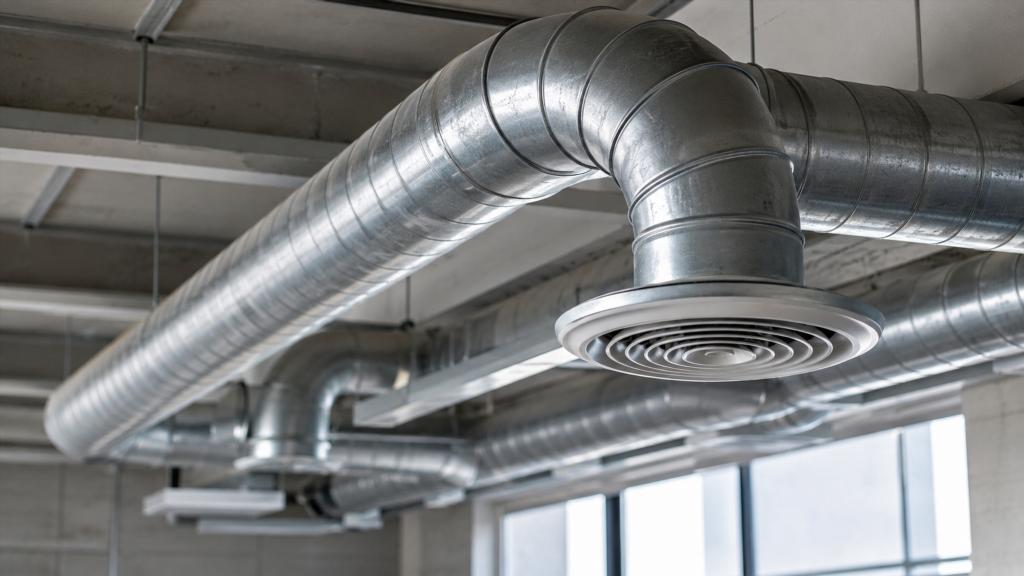

Диаметр вентиляционной трубы напрямую связан с тем, как воздух проходит по системе, насколько заметен шум и сможет ли вентиляция выполнять свою задачу без лишней нагрузки. При этом рассматривать диаметр отдельно от назначения помещения, конфигурации воздуховодов и способа перемещения воздуха нельзя. Одинаковая по размеру труба может нормально работать в одной системе и оказаться неудачным решением в другой.
В частном доме вентиляционная сеть часто включает несколько помещений, повороты, переходы, решётки, вытяжные каналы и другие элементы. Каждый из них влияет на движение воздуха. Из-за этого выбор диаметра относится не столько к подбору «подходящей трубы», сколько к оценке всей системы.
Понимание общих принципов помогает заметить сомнительные решения ещё на этапе планирования, разобраться в причинах шума или слабого воздухообмена и грамотнее обсуждать проект со специалистом.
Что означает диаметр вентиляционной трубы
Диаметр характеризует размер внутреннего проходного сечения круглого воздуховода. Через этот канал перемещается воздух, поступающий в помещение или удаляемый из него.
Чем больше площадь прохода, тем больше пространства получает воздушный поток. Однако из этого не следует, что наиболее крупный воздуховод всегда предпочтительнее. Размер канала связан с целым набором характеристик системы:
- объёмом перемещаемого воздуха;
- скоростью воздушного потока;
- сопротивлением воздуховода;
- уровнем аэродинамического шума;
- особенностями вентилятора;
- длиной и конфигурацией трассы;
- количеством поворотов и переходов;
- способом организации вентиляции.
Диаметр представляет собой один из элементов общей системы, а не самостоятельную характеристику её эффективности.
Как диаметр связан с движением воздуха
Воздушный поток проходит через ограниченное пространство воздуховода. Если при одинаковом объёме перемещаемого воздуха уменьшить проходное сечение, скорость потока возрастает. При увеличении сечения скорость обычно становится ниже.
Эта зависимость имеет практическое значение. Слишком высокая скорость может сопровождаться более заметным шумом и ростом сопротивления. Слишком низкая сама по себе также не гарантирует хорошей работы вентиляции, поскольку система должна обеспечивать необходимое перемещение воздуха между помещениями и внешней средой.
Цель проектирования заключается не в поиске максимально большого или минимально допустимого диаметра, а в согласовании размеров каналов с режимом работы всей вентиляционной сети.
Почему узкий воздуховод может создавать проблемы
Когда через небольшое сечение пытаются пропустить значительный воздушный поток, условия его движения становятся менее благоприятными. Это может проявляться несколькими способами.
Характерные последствия:
- усиление шума около решёток и каналов;
- свист или шорох воздуха;
- рост сопротивления сети;
- снижение фактической производительности вентилятора;
- неравномерное распределение воздуха;
- более заметное влияние поворотов, решёток и других элементов.
Особенно чувствительны к этому протяжённые системы, где воздух проходит через несколько участков различной формы.
При этом сам факт наличия трубы небольшого диаметра не означает ошибку. Для некоторых участков системы компактное сечение может быть вполне уместным. Значение имеет сочетание размера канала и воздушного потока.
Почему слишком большой канал тоже не всегда удобен
Увеличение диаметра снижает сопротивление прямого участка и позволяет перемещать воздух при меньшей скорости. Однако чрезмерное увеличение сечения создаёт другие ограничения.
Крупный воздуховод занимает больше пространства. Его сложнее разместить в перекрытиях, технических нишах, подвесных потолках или небольших хозяйственных помещениях. Возникают более массивные переходы, соединения и декоративные элементы.
Большой размер также может оказаться неоправданным, если через канал проходит небольшой объём воздуха. В таком случае увеличиваются габариты системы без заметной практической пользы.
Какие факторы влияют на выбор диаметра
Диаметр вентиляционной трубы связан сразу с несколькими исходными условиями. Рассматривать их лучше вместе.
Назначение вентиляционного канала
Разные участки вентиляции выполняют разные задачи. Один канал может обслуживать отдельное помещение, другой объединяет несколько ветвей, третий используется для выброса воздуха наружу.
Магистральный участок обычно несёт больший воздушный поток, чем отдельное ответвление. По этой причине размеры каналов внутри одной системы нередко отличаются.
Одинаковый диаметр всех труб выглядит проще с точки зрения монтажа, но не всегда соответствует характеру движения воздуха.
Объём воздуха
Количество воздуха, которое должно проходить через канал, существенно влияет на требования к его сечению. Чем выше поток, тем большее пространство необходимо для его перемещения без чрезмерного роста скорости и сопротивления.
При этом сам требуемый воздухообмен зависит от назначения помещений, режима использования дома и устройства вентиляционной системы. Определять конкретные размеры только по площади комнаты или одному бытовому признаку некорректно.
Длина трассы
Короткий прямой участок и длинный воздуховод с несколькими поворотами работают по-разному.
По мере движения воздух испытывает сопротивление. Чем протяжённее трасса, тем сильнее суммарное влияние трения и местных препятствий. Из-за этого одинаковые по диаметру воздуховоды могут иметь заметно разные характеристики в зависимости от их конфигурации.
Длина особенно важна в принудительных системах, где реальный воздушный поток зависит от того, какое сопротивление способен преодолеть вентилятор.
Количество поворотов
Каждый поворот изменяет направление воздушного потока и создаёт дополнительное сопротивление. Резкие изменения направления обычно влияют на движение воздуха сильнее, чем плавные участки.
Поэтому две системы одинаковой длины и с одинаковыми трубами могут работать неодинаково. Прямая трасса зачастую создаёт более благоприятные условия, чем сеть с большим количеством изгибов.
Переходы между разными сечениями
В вентиляционной системе нередко используются переходники. Они позволяют соединять каналы разных размеров или форм.
Переход сам по себе не является недостатком. Важен характер изменения сечения. Резкое сужение может заметно влиять на скорость и структуру воздушного потока, а неудачная последовательность нескольких переходов способна увеличивать сопротивление сети.
Чем сложнее конфигурация, тем меньше смысла оценивать диаметр одного отдельно взятого участка без учёта соседних элементов.
Естественная и принудительная вентиляция
Тип вентиляции заметно меняет подход к оценке воздуховодов.
Естественная вентиляция
В естественной системе движение воздуха возникает из-за разницы давления, температуры и других физических факторов. Механический вентилятор постоянно не поддерживает поток.
Такая система особенно чувствительна к сопротивлению каналов. Длинные горизонтальные участки, резкие повороты, сильные сужения и загрязнение решёток могут заметно ухудшать движение воздуха.
Диаметр канала здесь рассматривают вместе с высотой вытяжного пути, расположением выхода и общей конфигурацией вентиляции.
Принудительная вентиляция
В механической системе воздух перемещает вентилятор. Это даёт больше возможностей для управления потоком, но не отменяет влияния размеров воздуховодов.
Вентилятор работает не сам по себе, а в определённой сети. Чем выше сопротивление воздуховодов, тем сложнее обеспечить требуемый поток. Устройство, которое показывает высокую производительность в свободном режиме, после подключения к длинной и сложной сети может перемещать заметно меньше воздуха.
Поэтому оценка диаметра без характеристик вентилятора даёт неполную картину.
Как диаметр влияет на шум
Шум вентиляции зависит не только от двигателя вентилятора. Его источником может становиться сам воздушный поток.
При высокой скорости воздуха усиливаются завихрения. Они особенно заметны около:
- решёток;
- клапанов;
- резких поворотов;
- сужений;
- тройников;
- переходов между воздуховодами.
В жилых помещениях шумовая сторона вентиляции играет важную роль. Система может обеспечивать движение воздуха, но при этом создавать постоянный гул или шорох, который становится заметен ночью.
Увеличение проходного сечения иногда помогает уменьшить скорость воздушного потока, но само по себе не устраняет все причины шума. Источник может находиться в решётке, вентиляторе, вибрации корпуса, неправильном соединении элементов или неудачной конфигурации трассы.
Диаметр и форма воздуховода
Слово «диаметр» относится прежде всего к круглым трубам. В жилых домах также встречаются прямоугольные и плоские каналы.
Сравнивать воздуховоды разных форм только по ширине одной стороны нельзя. На движение воздуха влияет площадь проходного сечения и форма канала.
Круглые воздуховоды имеют ряд особенностей:
- относительно равномерное распределение потока;
- меньшее отношение площади стенок к проходному сечению;
- удобство герметичного соединения;
- хорошая аэродинамика.
Плоские и прямоугольные каналы удобны там, где мало места по высоте. Их проще скрывать над потолком или вдоль стены, но одинаковые внешние габариты не означают одинаковую способность пропускать воздух.
При замене круглой трубы плоским каналом важно учитывать не внешний размер, а характеристики эквивалентного воздушного прохода и сопротивления.
Почему диаметр может меняться по ходу системы
В разветвлённой вентиляционной сети количество воздуха на разных участках неодинаково.
Представим систему, где несколько помещений соединены с общей вытяжной линией. По отдельным ответвлениям проходит воздух только из конкретных помещений. После соединения поток возрастает, поскольку магистраль принимает воздух сразу из нескольких ветвей.
Из-за этого постепенное изменение сечения может быть нормальной частью проекта.
Проблема возникает не из-за самого перехода между диаметрами, а из-за несоответствия размеров реальному распределению потока.
Что происходит при объединении нескольких каналов
Распространённая ошибка восприятия заключается в том, что два отдельных небольших канала иногда считают эквивалентными одной трубе с диаметром, равным сумме их диаметров. Геометрически это неверно.
Проходное сечение круглой трубы зависит от площади круга, а не просто от величины диаметра. При объединении ветвей необходимо учитывать суммарный воздушный поток и площадь прохода.
Это одна из причин, по которой сложные разветвлённые системы лучше оценивать как единую сеть.
Какие элементы кроме трубы влияют на сопротивление
Даже правильно подобранный по сечению воздуховод не гарантирует хорошую вентиляцию, если остальные элементы создают значительные препятствия.
На движение воздуха влияют:
- вентиляционные решётки;
- обратные клапаны;
- фильтры;
- шумоглушители;
- тройники;
- заслонки;
- переходники;
- гибкие участки;
- дефлекторы;
- вытяжные устройства.
Особенно заметно сопротивление может меняться при загрязнении фильтра или решётки. Система, которая раньше работала нормально, со временем начинает перемещать меньше воздуха даже без изменения диаметра каналов.
Жёсткие и гибкие воздуховоды
Диаметр обозначает геометрический размер канала, но поверхность его стенок и способность сохранять форму также имеют значение.
Жёсткая гладкая труба обычно создаёт более предсказуемые условия для воздушного потока. Гибкий воздуховод удобен при прокладке на сложных участках, однако его внутренняя поверхность и возможные провисы могут увеличивать сопротивление.
Если гибкий канал сильно растянут, сжат или образует несколько изгибов, фактические условия движения воздуха будут отличаться от условий в прямой гладкой трубе аналогичного номинального размера.
Поэтому одинаковая маркировка диаметра ещё не означает полностью одинаковые аэродинамические свойства.
Почему нельзя оценивать вентиляцию только по размеру трубы
Когда вентиляция работает плохо, внимание часто сразу обращают на диаметр канала. Это понятный, но слишком узкий подход.
Слабый воздухообмен может быть связан с другими причинами:
- недостаточным притоком воздуха;
- загрязнением решёток или фильтров;
- неправильной работой вентилятора;
- большим сопротивлением длинной трассы;
- обратной тягой;
- закрытыми клапанами;
- негерметичными соединениями;
- неудачным расположением воздухозаборных и вытяжных элементов.
Замена трубы на более крупную не обязательно исправит проблему, если её источник находится в другой части системы.
Типичные ошибки при оценке диаметра
Некоторые подходы выглядят простыми, но способны привести к неудачной вентиляционной сети.
Выбор только по размеру патрубка оборудования
Диаметр присоединительного патрубка вентилятора или другого устройства не всегда определяет оптимальный размер всей трассы. Производитель задаёт геометрию конкретного соединения, тогда как канал может иметь другую длину и сопротивление.
Одинаковый диаметр для всей сети
В разветвлённой системе воздушный поток меняется от участка к участку. Унификация труб иногда удобна, но не является универсальным техническим принципом.
Сильное сужение ради экономии места
Уменьшение воздуховода помогает вписать его в ограниченное пространство, однако может увеличить скорость воздуха и сопротивление. Особенно заметны последствия на участках с большим потоком.
Игнорирование решёток и переходников
Даже широкий воздуховод может работать неудовлетворительно, если на его концах установлены элементы с существенно меньшим свободным проходом.
Оценка только по ощущениям
Сильный поток у одной решётки ещё не означает хороший воздухообмен во всём доме. Аналогично слабое ощущение движения воздуха рукой не всегда указывает на неисправность. Вентиляция оценивается по работе системы в целом.
На что смотреть при существующей вентиляции
Если система уже смонтирована, полезно оценивать не только размер труб, но и характер её работы.
Признаки, которые заслуживают внимания:
- постоянный свист или заметный шум;
- слабое удаление влажного воздуха;
- запотевание поверхностей;
- разные по интенсивности потоки в похожих помещениях;
- заметные вибрации воздуховодов;
- частое загрязнение отдельных решёток;
- ухудшение работы после подключения дополнительных ветвей.
Такие признаки не позволяют самостоятельно установить точную причину, но помогают определить, какую часть системы стоит проверить подробнее.
Какие вопросы стоит уточнить перед выбором воздуховодов
При обсуждении вентиляции со специалистом полезнее спрашивать не только «какой нужен диаметр», а рассматривать несколько связанных характеристик.
Имеет смысл уточнить:
- какой воздушный поток предполагается на каждом участке;
- почему выбрано именно такое сечение;
- где изменяется размер канала;
- как повороты и переходы влияют на сопротивление;
- какая скорость воздуха ожидается в основных участках;
- учитываются ли решётки, клапаны и фильтры;
- согласована ли сеть с характеристиками вентилятора;
- каким образом ограничивается шум;
- есть ли возможность обслуживания и очистки каналов.
Такие вопросы позволяют оценить не отдельную трубу, а качество проектного решения.
Можно ли использовать один размер вентиляционных труб во всём доме
Технически единый размер может встречаться в простых системах, однако это не правило.
Если все участки переносят примерно одинаковый воздушный поток и трасса имеет простую конфигурацию, одинаковые трубы упрощают монтаж и соединение элементов. В разветвлённой системе ситуация иная: по мере объединения потоков нагрузка на магистральные участки меняется.
Слишком сильная унификация иногда приводит к тому, что одни ветви получаются избыточно крупными, а другие — недостаточными.
Разумнее рассматривать размеры как часть общей схемы распределения воздуха.
Что важнее: диаметр или производительность вентилятора
Противопоставлять эти характеристики неправильно. Они связаны друг с другом.
Вентилятор создаёт условия для движения воздуха, а сеть оказывает сопротивление. Реальный режим работы появляется в результате взаимодействия обоих факторов.
Мощный вентилятор не превращает неудачно спроектированные узкие каналы в эффективную систему. Аналогично крупные воздуховоды не обеспечивают необходимого воздухообмена, если отсутствует достаточная движущая сила или приток воздуха.
Эффективная вентиляция представляет собой согласованную систему, где соответствуют друг другу:
- объём воздуха;
- размеры каналов;
- конфигурация трассы;
- характеристики оборудования;
- сопротивление элементов;
- требования к уровню шума.
Как оценивать диаметр без упрощений
При рассмотрении вентиляционной трубы полезно отказаться от идеи универсального размера. Диаметр имеет смысл только вместе с задачей конкретного участка.
Небольшое сечение может быть нормальным для отдельного ответвления с умеренным потоком. Более крупный канал может понадобиться там, где объединяются несколько ветвей. Один и тот же размер способен работать по-разному в короткой прямой трассе и в длинной системе с поворотами.
Главный принцип состоит в согласованности параметров. Воздуховод должен обеспечивать движение требуемого объёма воздуха без неоправданного сопротивления, чрезмерной скорости и лишнего шума.
Диаметр вентиляционной трубы — не формальная цифра на маркировке, а характеристика, которая влияет на поведение всей системы. Чем сложнее вентиляционная сеть, тем важнее рассматривать её целиком: от притока воздуха до конечной вытяжной точки, включая вентиляторы, переходы, решётки, фильтры и повороты. Такой подход помогает отличить обоснованное решение от случайного выбора трубы по принципу «чтобы поместилась» или «чем больше, тем лучше».
